Configurer la communication Mitsubishi MC
Cette section présente comment configurer la communication Mitsubishi MC. Avant la configuration, veuillez confirmer que vous avez déjà sélectionné le robot et accédé à l’interface de configuration de la communication.
-

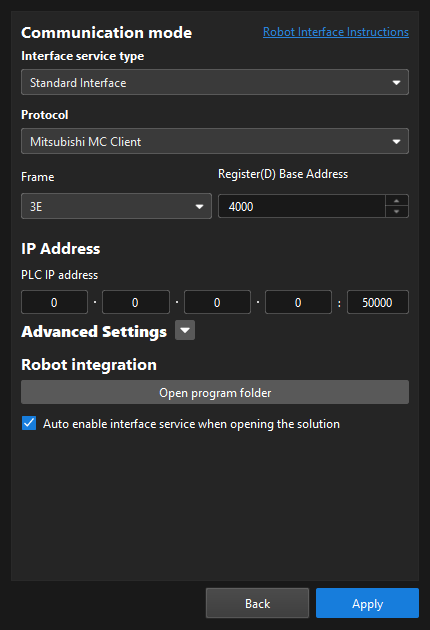

Dans la section Mode de communication, effectuez les configurations suivantes.
-
Définissez le paramètre « Type de service d’interface » sur Interface standard, et définissez le paramètre « Protocole » sur Mitsubishi MC Client.
-
Dans la liste déroulante Trame, sélectionnez 3E dans la plupart des cas.
-
Définissez l’adresse de base du registre (D).
Les types de structures utilisés pour la communication occupent au total 728 registres D.
-
-
Dans la section Adresse IP, renseignez l’adresse IP et le numéro de port du PLC. Le numéro de port doit être défini à 50000 ou plus.
-
(Optionnel) Dans la section Paramètres avancés, configurez les paramètres selon vos besoins.
-
Nombre maximal de poses à envoyer à chaque fois: Lorsque vous utilisez la commande d’exécution du projet Mech-Vision, vous pouvez définir le nombre maximal de poses que le système de vision peut envoyer à chaque fois. Le nombre maximal est 30.
-
Délai d’attente pour l’obtention des données Mech-Viz (s): Si vous utilisez la commande d’exécution du projet Mech-Viz et que Mech-Viz ne renvoie pas le résultat pendant la période de délai spécifiée, un code d’erreur de dépassement de délai sera renvoyé.
-
Délai d’attente pour l’obtention des données Mech-Vision (s): Si vous utilisez la commande d’exécution du projet Mech-Vision et que Mech-Vision ne renvoie pas le résultat pendant la période de délai spécifiée, un code d’erreur de dépassement de délai sera renvoyé.
-
Retourner «1102:Déclenchement réussi» après la capture: Dans des scénarios œil-en-main, si vous sélectionnez cette option, le système de vision renverra «1102:Déclenchement réussi» après que la caméra a terminé la capture d’image. De cette façon, le robot peut se déplacer immédiatement sans attendre la fin de l’exécution du projet Mech-Vision, ce qui réduit le temps de cycle. Si vous ne sélectionnez pas cette option, le robot doit attendre l’arrêt de l’exécution du projet Mech-Vision avant de se déplacer.
Après avoir sélectionné cette option, Délai d’attente de fin de capture (s) sera affiché. Si la caméra a besoin d’une période relativement longue pour capturer l’image, spécifiez un délai d’attente plus long. -
Configuration des propriétés: Ce bouton n’a aucun effet sur le protocole sélectionné. Veuillez ignorer ce bouton.
-
Réinitialiser: Réinitialise les éléments de configuration précédents (sauf Configuration des propriétés) aux valeurs par défaut.
-
-
(Optionnel) Sélectionnez Activer automatiquement le service d’interface à l’ouverture de la solution. Lorsque la solution est ouverte, vous n’avez pas besoin de démarrer le service d’interface manuellement.
-
Cliquez sur le bouton Appliquer.
Ensuite, vous devez compléter le reste de la Configuration de l’interface standard selon l’objet de communication.
