Opération logique sur les masques
Fonction

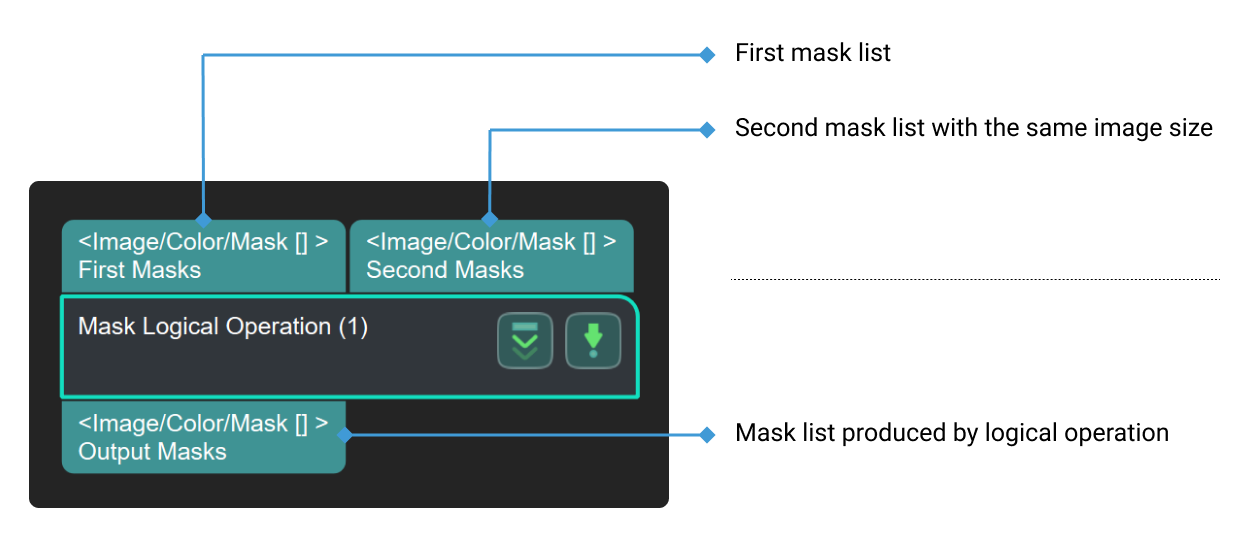

Cette étape est utilisée pour effectuer des opérations logiques sur deux listes de masques de même taille.
Lorsqu’il n’y a qu’un seul masque, l’image du masque lui-même sera inversée.
Scénario d’utilisation
Cette étape est largement utilisée dans tous les scénarios impliquant des opérations logiques sur les masques.
Description des paramètres
Paramètres d’opération
- Opération logique
-
Description du paramètre: Ce paramètre est utilisé pour sélectionner le type d’opération logique sur les masques.
Options:
-

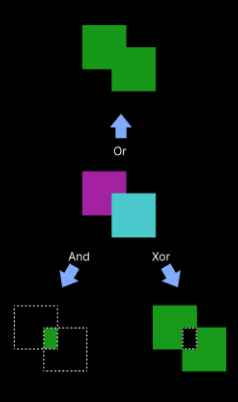

Et: L’option par défaut. Extraire la partie commune des deux listes de masques.
-
Ou: Combiner les deux listes de masques en entrée.
-
Xor: Supprimer la partie commune des deux listes de masques.
-

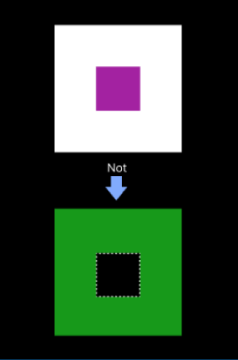

Non: Inverser un masque en entrée, en transformant la partie noire (généralement l’arrière-plan) en blanc et la partie blanche (généralement le contour ou les bords de l’objet) en noir.
-
Paramètres d’utilisation des masques d’entrée
|
Le réglage du paramètre n’est pas disponible lorsque le type de Opération logique est Non. |
- Type de correspondance
-
Description du paramètre: Ce paramètre est utilisé pour spécifier la correspondance entre les masques dans les deux listes de masques d’entrée.
Options:
-
FirstToAll: Le premier masque dans la deuxième liste de masques correspondra à tous les masques dans la première liste de masques.
-
OneToOne (valeur par défaut): Tous les masques dans la deuxième liste de masques correspondront aux masques dans la première liste un par un. Utiliser tous les masques du deuxième groupe de masques pour correspondre à ceux du premier groupe de masques.
-
