Mesurer les distances entre cercles
Cette étape est utilisée pour mesurer les distances entre des cercles.
Application d’exemple

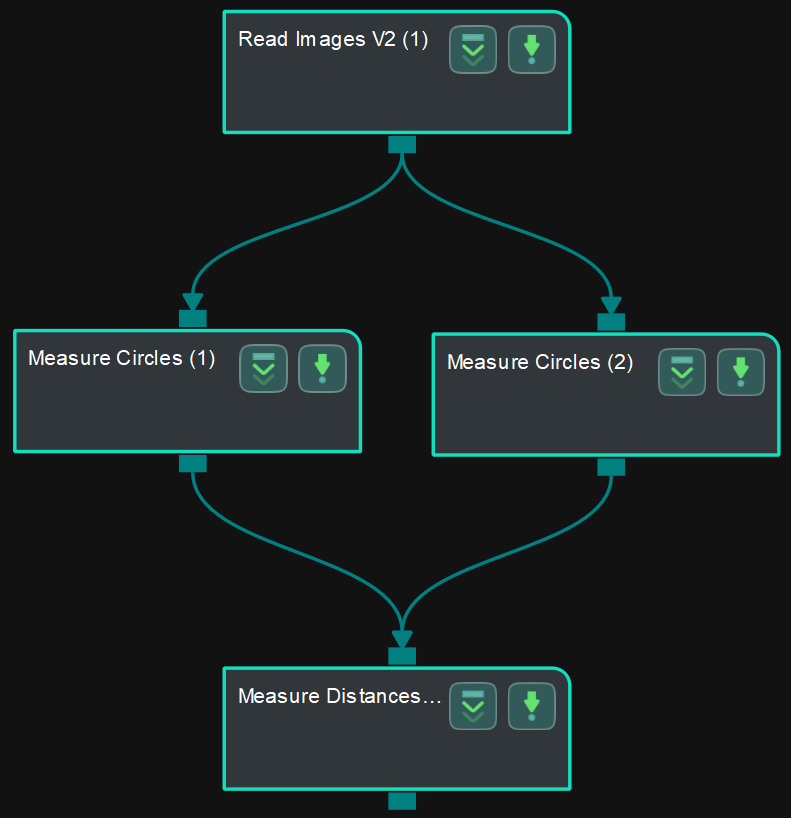

Connectez Lire des images V2, Mesurer des cercles, et Mesurer les distances entre cercles pour mesurer la distance entre les centres de deux cercles ou la distance la plus courte entre deux cercles.
Connecter les étapes
-
Cliquez sur Mesurer des cercles (1), allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image en couleur).
-
Cliquez sur Mesurer des cercles (2), allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image en couleur).
-
Cliquez sur Mesurer les distances entre cercles, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Measure Circles_1_Circles comme Entrée 2 (Cercles) et Measure Circles_2_Circles comme Entrée 3 (Cercles).
Configurer les paramètres et lire le résultat
-
Configurer dans Lire des images V2
Cliquez sur l’étape et configurez la Source d’image, le Chemin du fichier/dossier d’image, et d’autres paramètres dans le panneau Paramètres de l’étape. Cliquez sur Exécuter pour lancer le projet après les réglages.
-

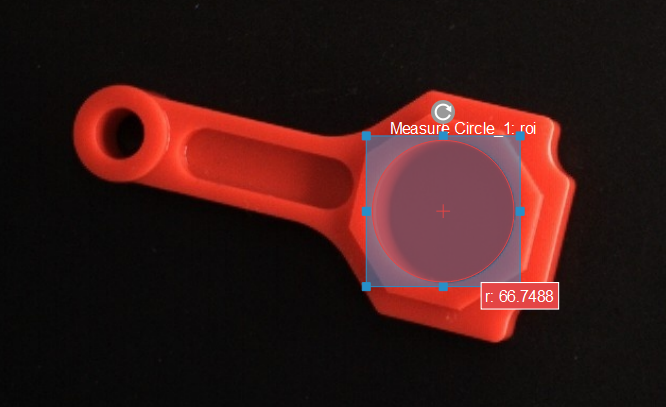

Configurer dans Mesurer des cercles (1)
Cliquez sur l’étape et sélectionnez une ROI dans la zone du canevas.
-

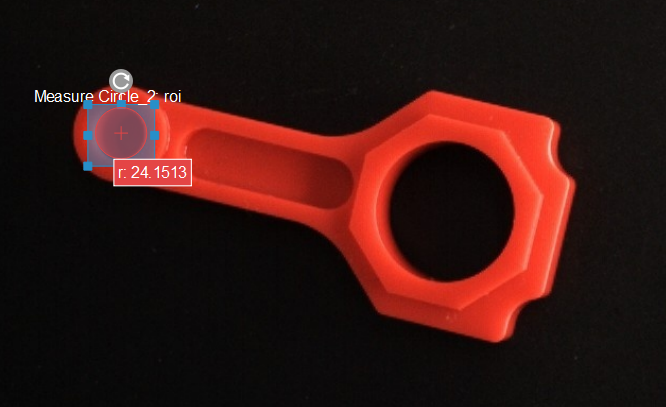

Configurer dans Mesurer des cercles (2)
Cliquez sur l’étape et sélectionnez une ROI dans la zone du canevas.
-
Configurer dans Mesurer les distances entre cercles

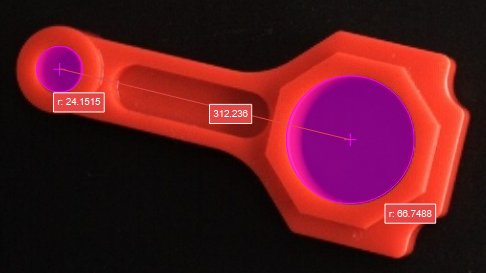

Cliquez sur l’étape, et par défaut la distance (en pixels) entre les centres de deux cercles sera affichée dans la zone du canevas.

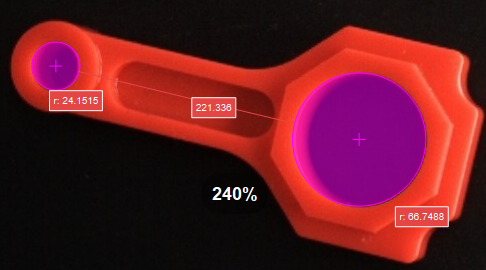

Vous pouvez basculer le Mode de distance sur Le plus proche dans le panneau Paramètres de l’étape. Exécutez de nouveau le projet pour mesurer la distance la plus courte du cercle au segment de ligne.
-
Le résultat de la mesure sera également affiché dans les panneaux Sortie de mesure et Vue des résultats. Vous pouvez aussi définir la LSL (limite inférieure de spécification) et la USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
