Calcul des intersections entre un segment de droite et un cercle
Fonction

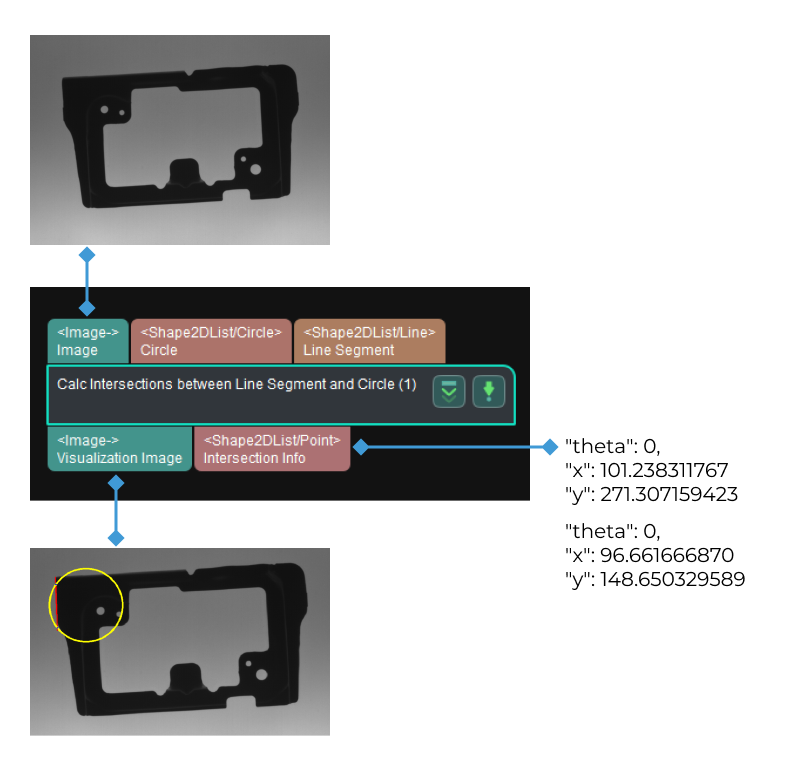

Cette étape est utilisée pour calculer les coordonnées, en pixels, des points d’intersection entre un cercle et un segment de droite.
Scénario d’utilisation
Cette étape est généralement utilisée pour localiser des points caractéristiques d’objets dans des scénarios de mesure.
Réglage des paramètres
Type d’intersection
Description: Spécifie le type d’intersection que vous souhaitez calculer.
Liste de valeurs: Prolongement de la droite et À l’intérieur des extrémités.
Valeur par défaut: À l’intérieur des extrémités
-
À l’intérieur des extrémités: Calcule les intersections situées entre les extrémités d’un segment de droite. Si le segment de droite n’intersecte pas le cercle, les informations d’intersection en sortie seront nulles.
-
Prolongement de la droite: Calcule les intersections sur le prolongement de la droite définie par le segment. Si le prolongement de la droite et le cercle n’intersectent pas, les informations d’intersection en sortie seront nulles.

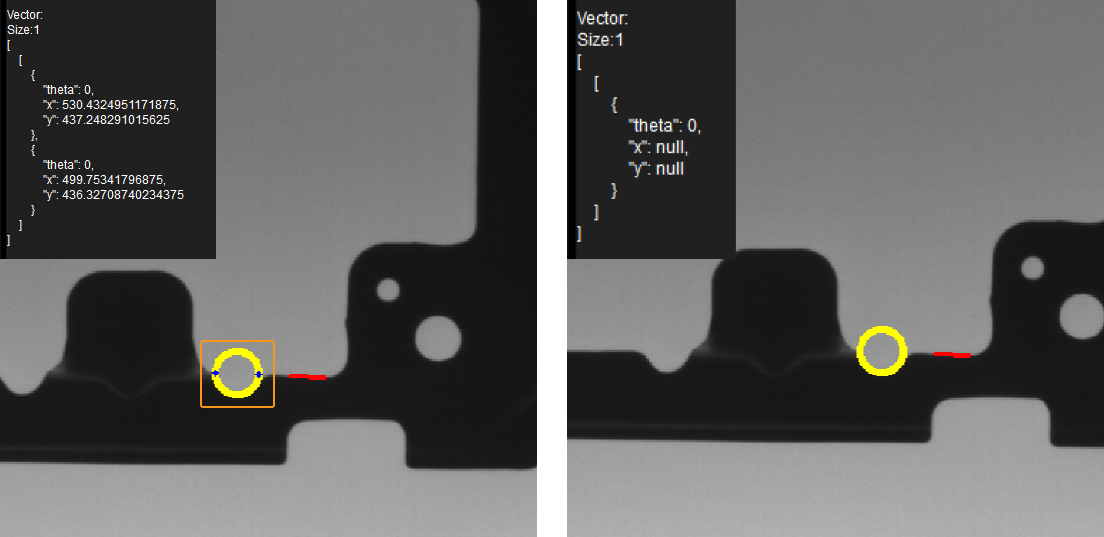

Comme illustré ci-dessous, la figure de gauche montre le résultat calculé lorsque le type d’intersection est Prolongement de la droite, et la figure de droite montre le résultat calculé lorsque le type d’intersection est À l’intérieur des extrémités. Le point bleu représente l’intersection.
