Opération logique sur des listes booléennes
Fonction

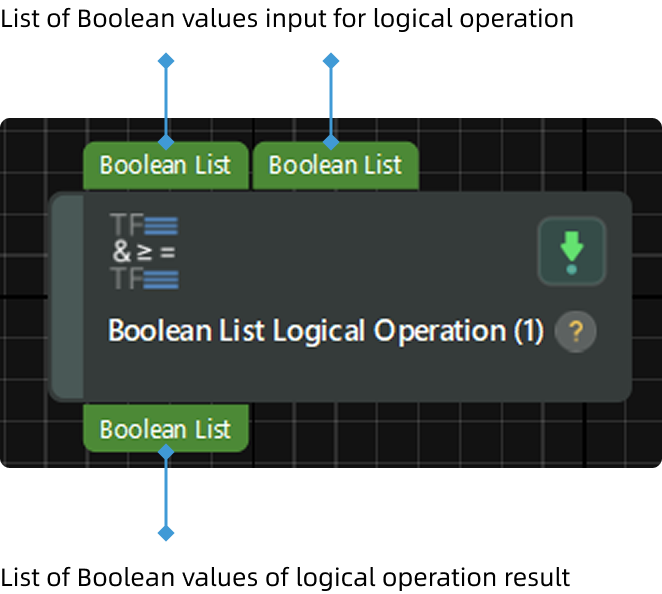

Cette Étape effectue des opérations logiques sur les listes booléennes d’entrée (Vrai/Faux) selon l’opérateur logique spécifié.
Scénario d’utilisation
Cette Étape est une Étape générale d’opérations logiques, généralement utilisée après des Étapes liées à la détermination et à la validation. Elle combine les résultats de plusieurs conditions précédentes et s’applique à divers scénarios de détermination logique. Le résultat de l’opération peut être consulté via Tout accepter.
Description des paramètres
- Opérateur logique
-
Description: Ce paramètre est utilisé pour sélectionner l’opérateur logique.
Liste de valeurs:
-
Et: La sortie est vraie uniquement lorsque toutes les valeurs d’entrée sont vraies.
-
Ou: La sortie est vraie lorsqu’au moins une valeur d’entrée est vraie.
-
Xor: La sortie est vraie lorsque les deux valeurs d’entrée sont différentes; la sortie est fausse lorsque les deux valeurs d’entrée sont identiques.
-
Non: Effectue une négation logique sur une seule valeur d’entrée. Si l’entrée est vraie, la sortie est fausse; si l’entrée est fausse, la sortie est vraie.
Valeur par défaut: Et
-
- Nombre de ports
-
Description: Ce paramètre est utilisé pour définir le nombre de listes booléennes d’entrée.
Valeur par défaut: 2
