Mesurer les angles entre segments
Cette étape est utilisée pour mesurer les angles entre des segments de ligne.
Exemple d’application

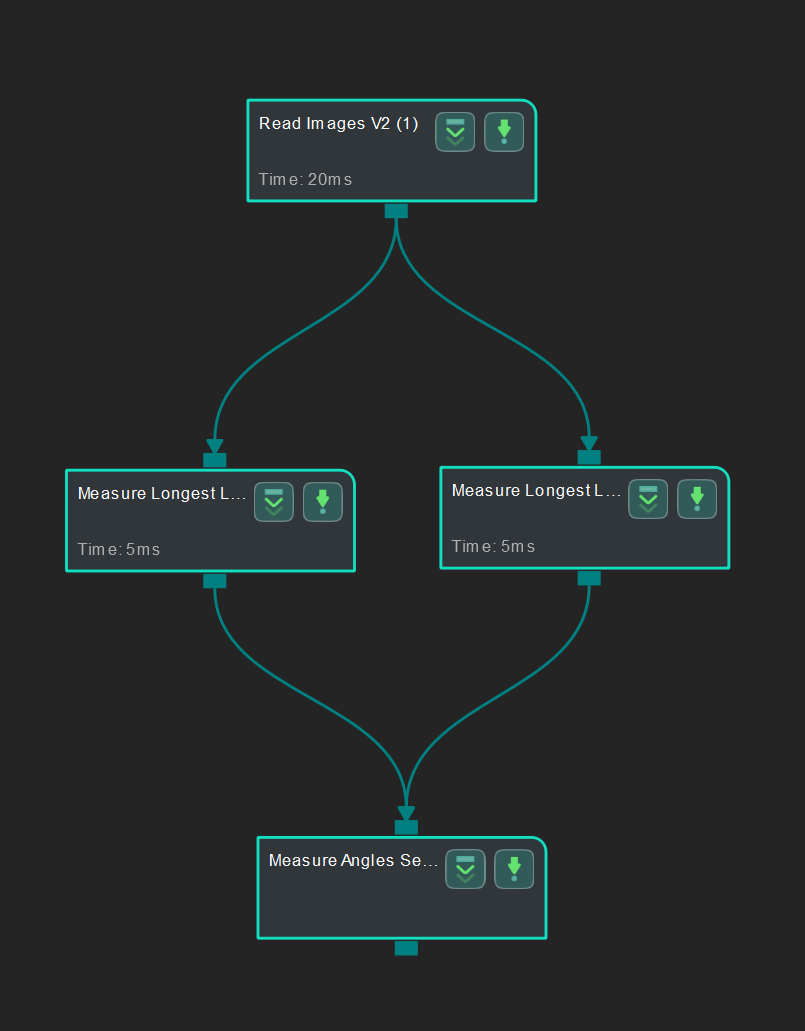

Connectez Lire des images V2, Mesurer le segment de ligne le plus long, et Mesurer les angles entre segments pour mesurer l’angle entre deux segments de ligne.
Connecter les étapes
-
Cliquez sur Mesurer le segment de ligne le plus long (1) , allez dans le panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).
-
Cliquez sur Mesurer le segment de ligne le plus long (2) , allez dans le panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).
-
Cliquez sur Mesurer les angles entre segments, allez dans le panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Measure Longest Line Segment_1_Line Segments comme Entrée 2 (Segments de ligne) et Measure Longest Line Segment_2_Line Segments comme Entrée 3 (Segments de ligne).
Configurer les paramètres et lire le résultat
-
Configurer dans Lire des images V2
Cliquez sur l’étape et configurez la source d’image, le chemin du fichier/dossier d’image et d’autres paramètres dans le panneau Paramètres de l’étape. Après la configuration, cliquez sur Exécuter pour exécuter le projet.
-

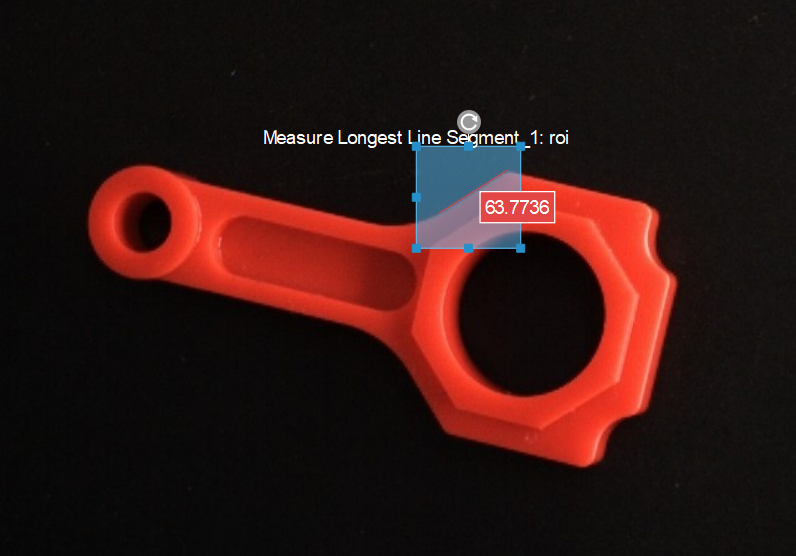

Configurer dans Mesurer le segment de ligne le plus long (1)
Cliquez sur l’étape et sélectionnez une zone d’intérêt (ROI) dans la zone du canevas.
-

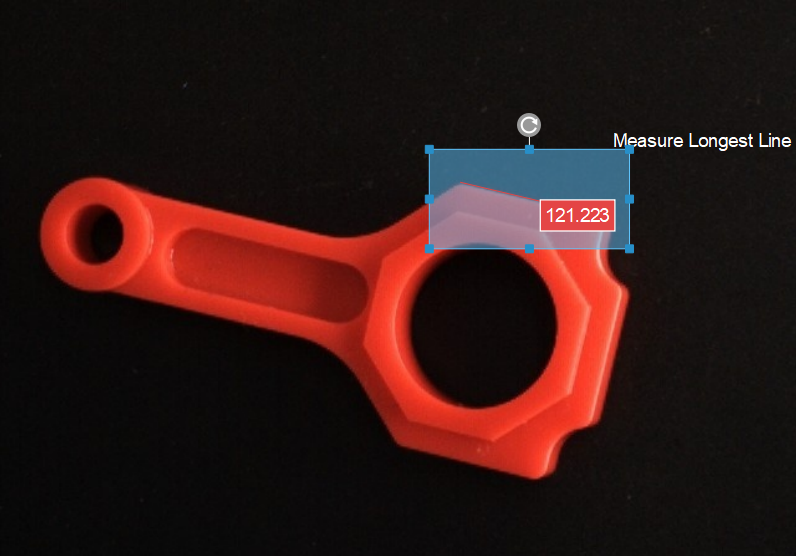

Configurer dans Mesurer le segment de ligne le plus long (2)
Cliquez sur l’étape et sélectionnez une zone d’intérêt (ROI) dans la zone du canevas.
-

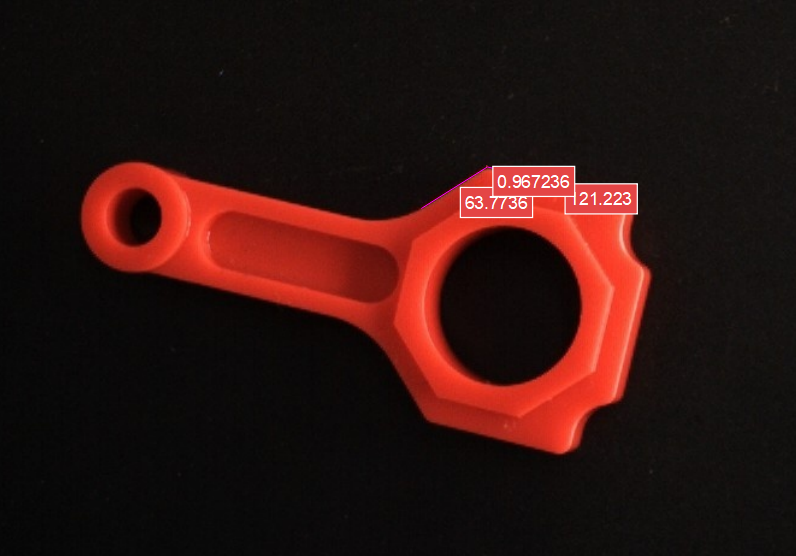

Le résultat de la mesure sera également affiché dans les panneaux Sortie de mesure et Vue des résultats. Vous pouvez aussi définir les LSL (limite de spécification inférieure) et USL (limite de spécification supérieure) pour vérifier si la mesure est conforme à la spécification.
