Mesurer l’objet cible
L’éditeur d’objet cible propose une fonction de mesure. En cliquant sur
dans le coin supérieur droit de la zone de visualisation du flux de travail « Edit model », les boutons liés à la mesure se déploieront, facilitant la mesure de l’objet cible.
|
Pendant le processus de mesure, si vous souhaitez conserver tous les résultats de mesure dans la zone de visualisation, vous pouvez cliquer sur |
|
Après avoir obtenu le résultat de mesure pour l’objet cible actuel dans la zone de visualisation, le résultat restera visible dans la zone de visualisation même après avoir cliqué sur le bouton Retour/Suivant ou après être passé à un autre objet cible. |

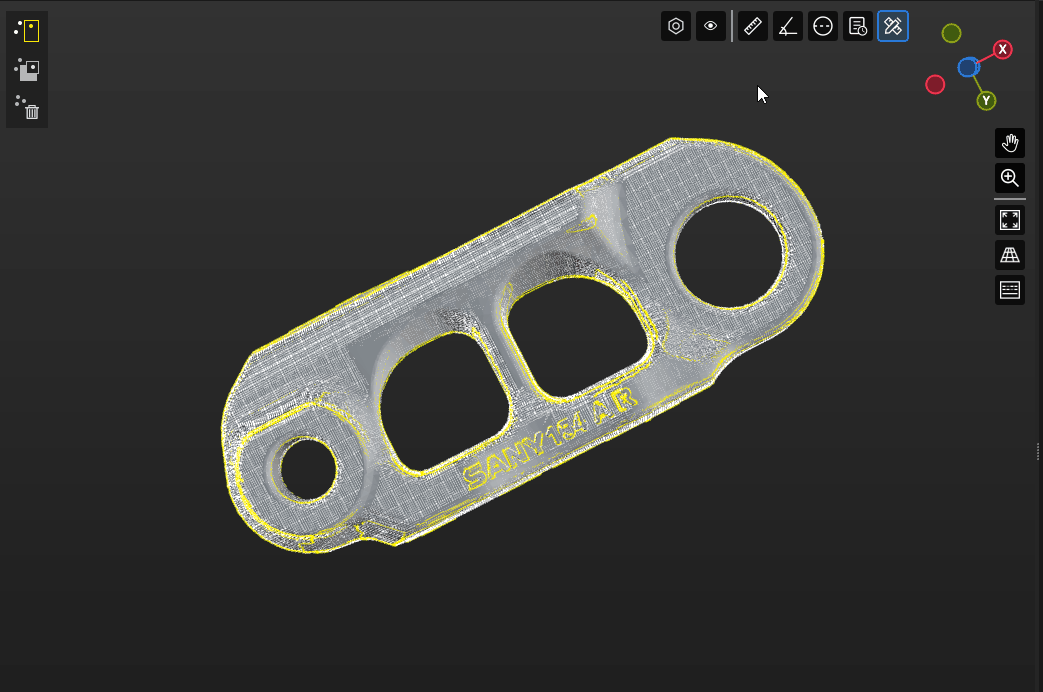

Mesurer la distance en ligne droite entre deux points
Cliquez sur
. Puis appuyez sur Maj et sélectionnez deux points sur l’objet cible en cliquant avec le bouton gauche de la souris pour mesurer la distance en ligne droite entre eux.
Mesurer l’angle entre deux arêtes
Cliquez sur
. Puis appuyez sur Maj et sélectionnez trois points sur l’objet cible en cliquant avec le bouton gauche de la souris pour mesurer l’angle entre deux arêtes.

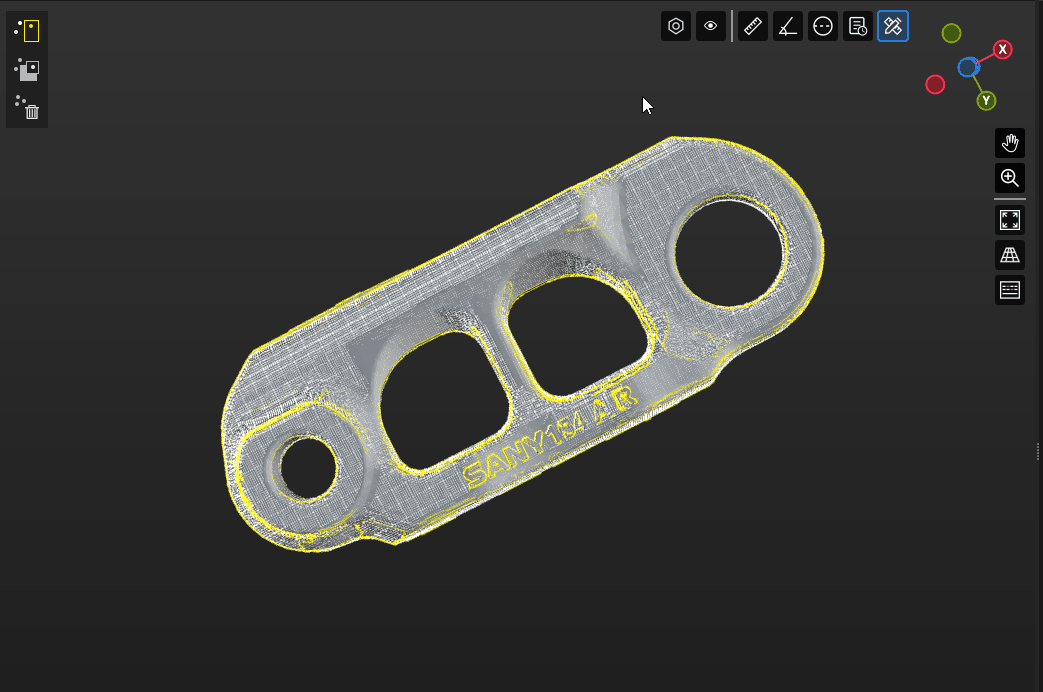

Mesurer le diamètre d’un cercle
Cliquez sur
. Puis appuyez sur Maj et sélectionnez trois points sur le cercle en cliquant avec le bouton gauche de la souris pour mesurer son diamètre.
