Traiter des formes 2D

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Fonction

Cette étape traite les formes des images binaires d’entrée selon la méthode spécifiée.

Scénario d’utilisation

Cette étape est généralement utilisée pour traiter les contours des objets afin de faciliter divers calculs dans des scénarios de mesure.

Entrée et sortie

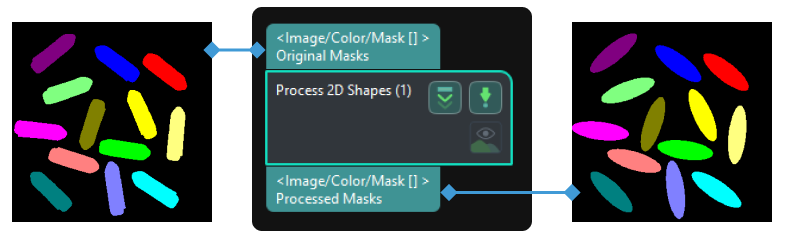

Par exemple, lorsque Ellipse est sélectionnée, l’entrée et la sortie de cette étape sont montrées ci-dessous.

process 2d shapes input and output

Description des paramètres

Forme cible

Description: Ce paramètre spécifie la méthode pour traiter l’image 2D.

Liste des valeurs: Convexe, Ellipse, Cercle circonscrit, Cercle inscrit, Boîte englobante, Rectangle circonscrit, Rectangle inscrit et Centre intérieur.

  • Convexe: Génère l’enveloppe convexe de la forme originale.

  • Ellipse: Génère une ellipse ayant les mêmes moments du premier et du deuxième ordre que la forme originale.

  • Cercle circonscrit: Génère un cercle circonscrit minimal de la forme originale.

  • Cercle inscrit: Génère un cercle inscrit maximal de la forme originale.

  • Boîte englobante: Génère une boîte englobante minimale avec des côtés parallèles aux bords de l’image.

  • Rectangle circonscrit: Génère un rectangle circonscrit minimal de la forme originale.

  • Rectangle inscrit: Génère un rectangle inscrit maximal avec des côtés parallèles aux bords de l’image.

  • Centre intérieur: Génère le point du squelette de la forme originale le plus proche du centre de gravité.

Recommandation de réglage: Veuillez sélectionner une méthode en fonction des besoins réels.

Exemples de réglage

Convexe

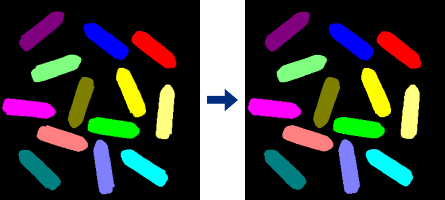

Lorsque Convexe est sélectionné comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes convex

Ellipse

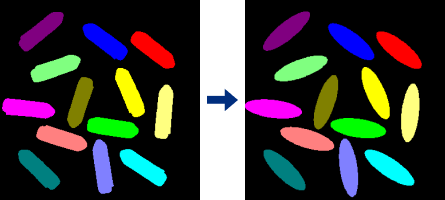

Lorsque Ellipse est sélectionnée comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes ellipse

Cercle circonscrit

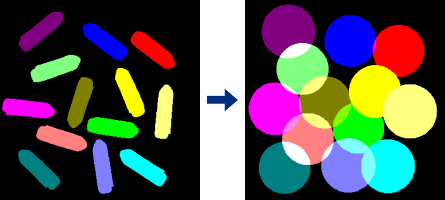

Lorsque Cercle circonscrit est sélectionné comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes circumcircle

Cercle inscrit

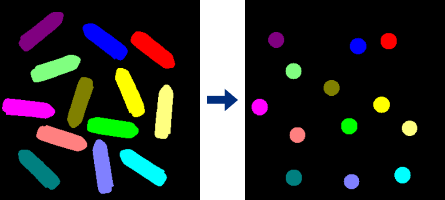

Lorsque Cercle inscrit est sélectionné comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes incircle

Boîte englobante

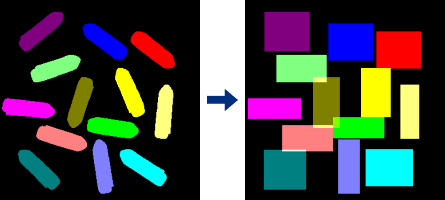

Lorsque Boîte englobante est sélectionnée comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes bounding box

Rectangle circonscrit

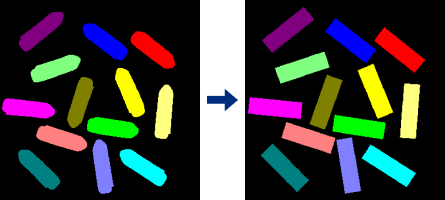

Lorsque Rectangle circonscrit est sélectionné comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes circumscribed rectangle

Rectangle inscrit

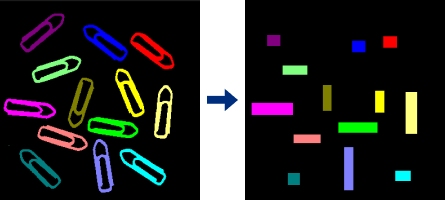

Lorsque Rectangle inscrit est sélectionné comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes inscribed rectangle

Centre intérieur

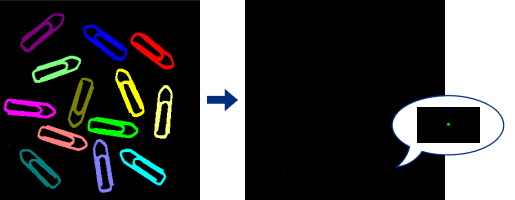

Lorsque Centre intérieur est sélectionné comme forme cible, la forme 2D avant et après traitement est montrée ci-dessous.

process 2d shapes inner center
