Mesurer les différences de hauteur des points par rapport au plan
Cette étape est utilisée pour calculer la différence de hauteur des points par rapport au plan dans un nuage de points.
Exemples d’application

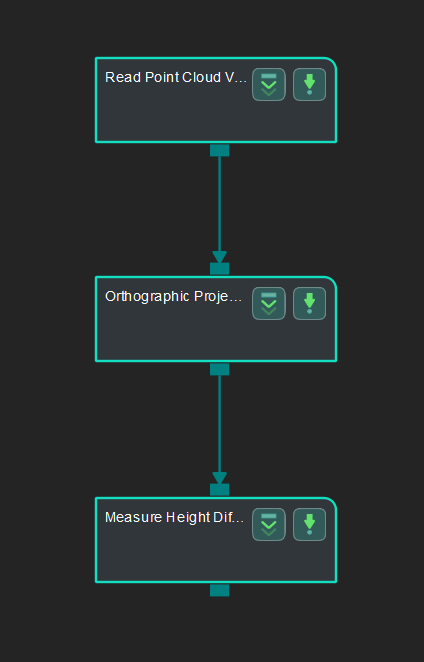

Connectez Lecture du nuage de points V2, Projection orthographique, et Mesurer les différences de hauteur des points par rapport au plan pour calculer la différence de hauteur des points par rapport au plan dans le nuage de points.
Connecter les étapes
-
Cliquez sur Projection orthographique, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Point Cloud V2_1_Point Cloud With Normals comme Entrée 1 (Nuage de points avec normales).
-
Cliquez sur Mesurer les différences de hauteur des points par rapport au plan, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Orthographic Projection_1_Depth Image comme Entrée 1 (Arrière-plan de visualisation) et Orthographic Projection_1_Orthographic Scale Ratio comme Entrée 2 (Rapport d’échelle orthographique).
Configurer les paramètres
-
Configurer dans Lecture du nuage de points V2
Cliquez sur l’étape et configurez la source du nuage de points et les autres paramètres dans le panneau Paramètres de l’étape. Cliquez sur Exécuter pour lancer le projet après ces réglages.
-
Configurer dans Mesurer les différences de hauteur des points par rapport au plan
-
Conservez les paramètres de calcul de la hauteur par défaut.
-

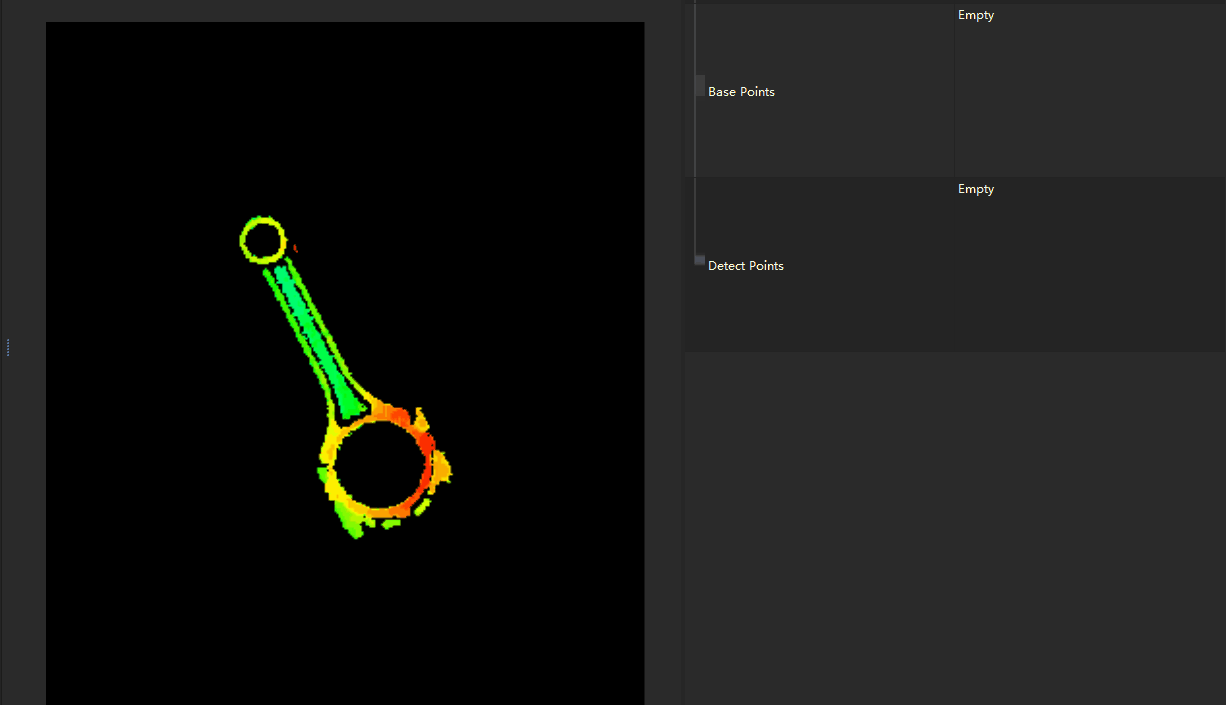

Ajoutez trois points de base pour définir un plan dans le nuage de points.
-
Ajoutez un point de détection.
-
-
La différence de hauteur mesurée des points par rapport au plan sera affichée dans les panneaux Sortie de mesure et Vue des résultats. Vous pouvez également définir les LSL (limite inférieure de spécification) et USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
