Mesurer les distances des cercles aux segments
Cette étape sert à mesurer les distances des cercles aux segments de droite.
Exemple d’application

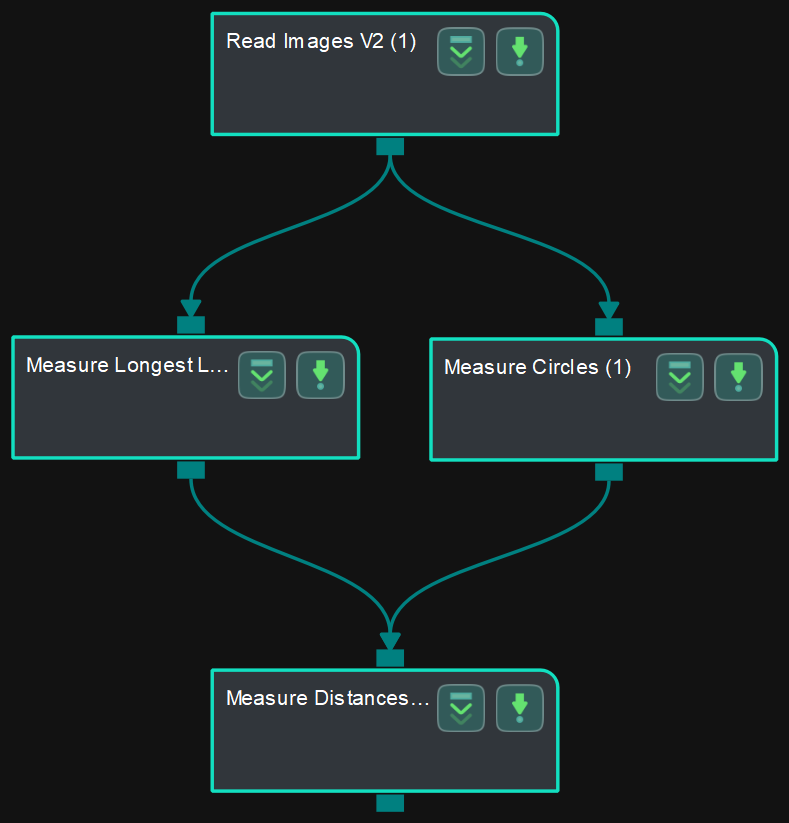

Connectez Lire les images V2, Mesurer des cercles, Mesurer le segment de droite le plus long, et Mesurer les distances des cercles aux segments pour mesurer la distance des cercles aux segments de droite.
Connecter les étapes
-
Cliquez sur Mesurer des cercles, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).
-
Cliquez sur Mesurer le segment de droite le plus long, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).
-
Cliquez sur Mesurer les distances des cercles aux segments, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Measure Circles_1_Circles comme Entrée 2 (Cercles) et Measure Longest Line Segment_1_Line Segments comme Entrée 3 (Segments de droite).
Configurer les paramètres et lire le résultat
-
Configurer dans Lire les images V2
Cliquez sur l’étape et configurez la source d’image, le chemin du fichier/dossier d’image et d’autres paramètres dans le panneau Paramètres de l’étape. Cliquez sur Exécuter pour lancer le projet après les réglages.
-
Configurer dans Mesurer des cercles

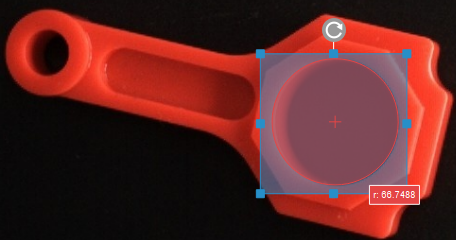

Cliquez sur l’étape et sélectionnez une région d’intérêt (ROI) dans la zone du sketchpad.
-
Configurer dans Mesurer le segment de droite le plus long

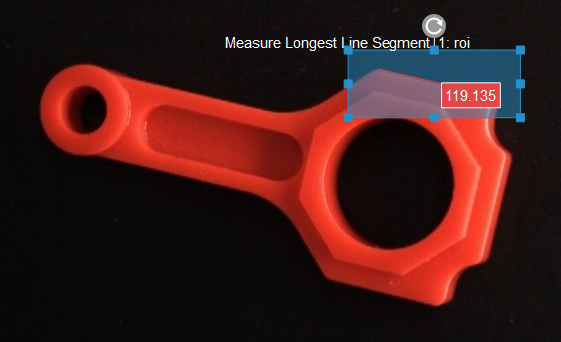

Cliquez sur l’étape et sélectionnez une région d’intérêt (ROI) dans la zone du sketchpad.
-
Configurer dans Mesurer les distances des cercles aux segments

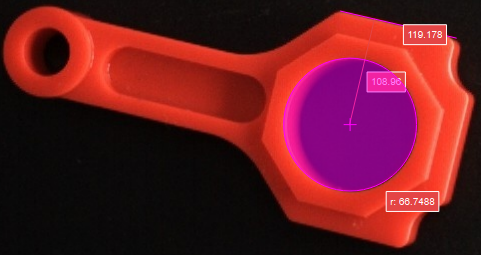

Cliquez sur l’étape, et la distance (en pixels) entre le centre du cercle et le segment de droite sera affichée par défaut dans la zone du sketchpad.
Vous pouvez passer le mode de distance sur Nearest dans le panneau Paramètres de l’étape. Exécutez à nouveau le projet pour mesurer la distance la plus courte entre le cercle et le segment de droite.
-
Le résultat de la mesure sera également affiché dans les panneaux Sortie de mesure et Vue des résultats. Vous pouvez aussi définir la LSL (limite inférieure de spécification) et l’USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
