Basculer les axes des poses
Fonction

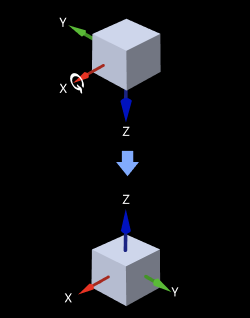

Basculer l’axe sélectionné vers la direction positive ou négative autour d’un axe de rotation spécifié, comme illustré ci-dessous.
Scénario d’utilisation
Cette étape est généralement utilisée pour basculer un certain axe des poses vers une direction spécifiée lors d’une phase ultérieure du traitement des poses.
Description des paramètres
Paramètres de visualisation
- Type de pose à visualiser
-
Paramètre par défaut: Après.
Liste d’options: Après, Avant et Tous.
Instruction: Ce paramètre détermine le type de pose à visualiser, y compris les poses de sortie basculées (par défaut), les poses d’entrée à basculer, ainsi que les poses d’entrée et de sortie.
Paramètres des axes
- Axe à basculer
-
Paramètre par défaut: Z
Options: X, Y et Z
Instruction: Sélectionnez l’axe à basculer.
- Type de direction
-
Paramètre par défaut: Négatif.
Options: Négatif, Positif.
Description: la direction cible de l’axe à basculer. Par exemple, si Axe à basculer est défini sur Z, et que le Type de direction est Positif, l’axe Z d’une pose qui forme un angle inférieur à 90° avec l’axe positif dans le repère du monde ne sera pas ajusté, tandis que l’axe qui forme un angle supérieur à 90° avec l’axe positif dans le repère du monde sera basculé de 180° autour de l’axe de référence. De même, lorsque le Type de direction est défini sur Négatif, seuls les axes qui forment des angles supérieurs à 90° avec l’axe négatif dans le repère du monde seront basculés. - Axe de référence autour duquel effectuer la rotation
-
Paramètre par défaut: X
Options: X, Y et Z
Description: Sélectionnez un axe de référence autour duquel effectuer la rotation.
L’axe à basculer et l’axe de référence ne peuvent pas être les mêmes.

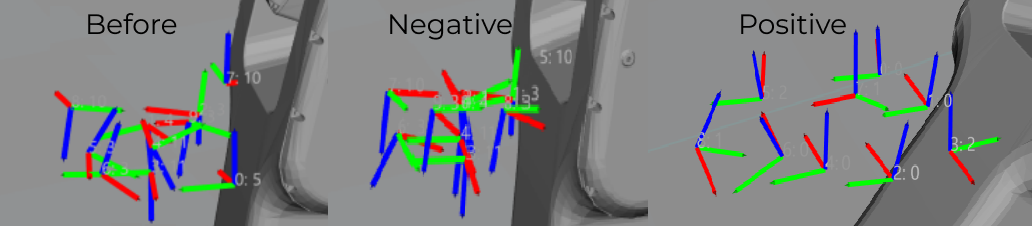

Exemple: La figure ci-dessous montre un exemple où l’axe Z est l’axe à basculer, et l’axe X est l’axe de référence.
