Créer un modèle d’objet
Fonction
Cette étape est utilisée pour générer automatiquement des nuages de points de différentes formes selon le « Type de modèle » spécifié.
Scénario d’utilisation
Cette étape est utilisée pour générer automatiquement des nuages de points de formes spécifiées pouvant être utilisés comme modèles de nuage de points.
Entrée et sortie

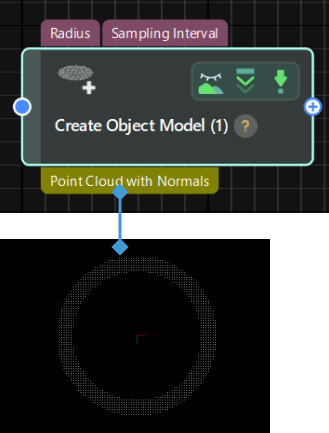

En prenant la création du nuage de points d’un anneau simple comme exemple, l’entrée et la sortie de cette étape sont illustrées dans la figure suivante.
|
Le port d’entrée de cette étape est facultatif, c’est-à-dire que les informations de taille du modèle de nuage de points peuvent être définies soit via le port d’entrée, soit via les paramètres de l’étape. |
Description des paramètres
Paramètres généraux
- Type d’objet
-
Description: Ce paramètre permet de sélectionner le type d’objet pour la création du modèle.
Liste de valeurs: Cercle, Anneau simple, Rectangle, Surface cylindrique courbe. Les images des différents types d’objets sont présentées dans le tableau ci-dessous.

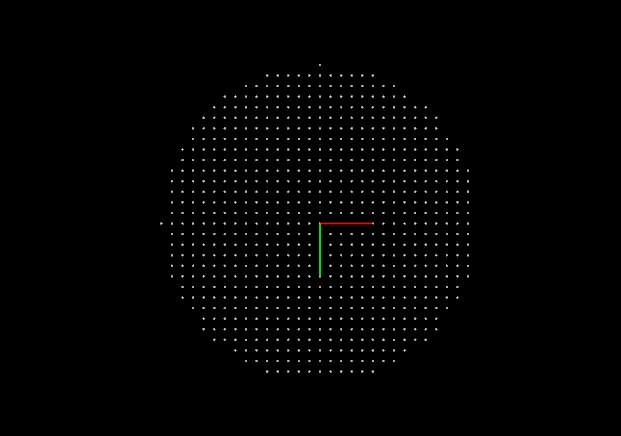

Type d’objet Image Cercle

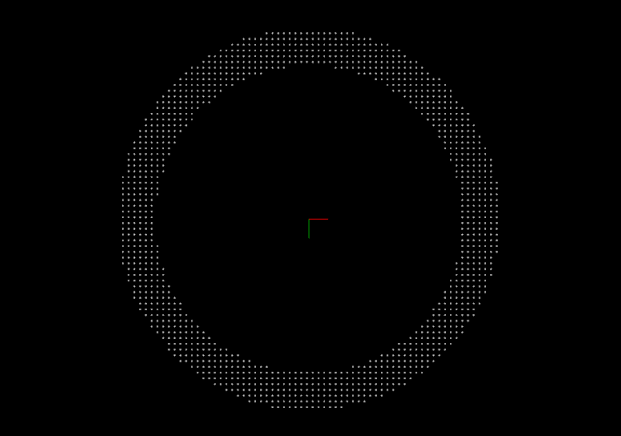

Anneau simple

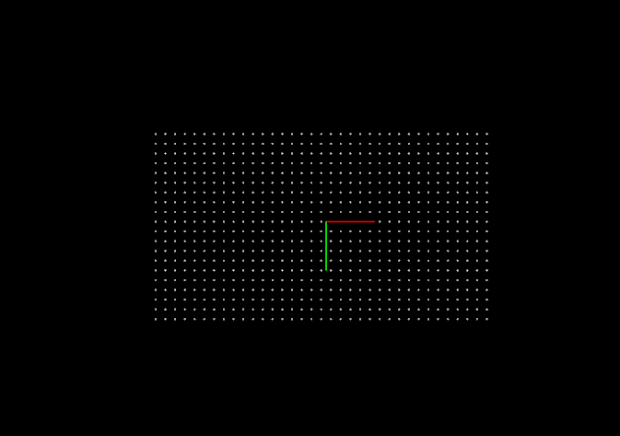

Rectangle

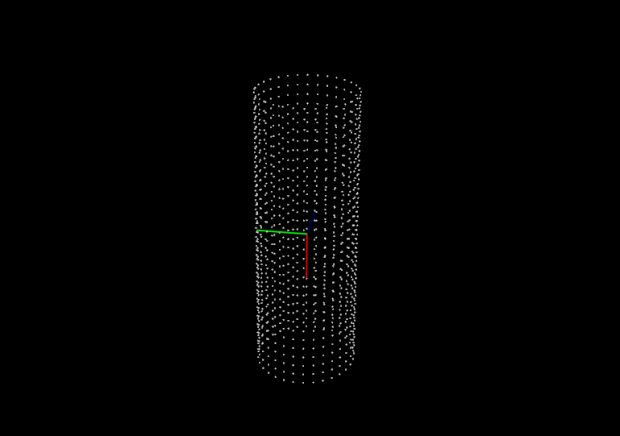

Surface cylindrique courbe
- Type de modèle
-
Description: Ce paramètre permet de sélectionner le type de modèle à générer.
Liste de valeurs: Modèle de surface, Modèle de contour.
- Intervalle d’échantillonnage
-
Description: Ce paramètre permet de définir l’intervalle d’échantillonnage pour le sous-échantillonnage du nuage de points (en mm). Une valeur plus grande produit un nuage de points plus clairsemé, tandis qu’une valeur plus petite produit un nuage de points plus dense.
Valeur par défaut: 1.000 mm
Paramètres spécifiques au type d’objet
Cercle
Lorsque le Type d’objet est défini sur Cercle, le paramètre suivant doit être configuré.
- Rayon
-
Description: Ce paramètre permet de définir le rayon du cercle (en mm).
Valeur par défaut: 1.000 mm
Anneau simple
- Rayon externe
-
Description: Ce paramètre permet de définir le rayon externe de l’anneau (en mm).
Valeur par défaut: 1.000 mm
- Rayon interne
-
Description: Ce paramètre permet de définir le rayon interne de l’anneau (en mm).
Valeur par défaut: 1.000 mm
Rectangle
- Longueur
-
Description: Ce paramètre permet de définir la longueur du rectangle (en mm).
Valeur par défaut: 1.000 mm
- Largeur
-
Description: Ce paramètre permet de définir la largeur du rectangle (en mm).
Valeur par défaut: 1.000 mm
- Angle
-
Description: Ce paramètre permet de définir l’angle entre le grand côté du rectangle et l’axe X (en °).
Valeur par défaut: 0°
