Détecter la caractéristique de forme d’une région
Fonction

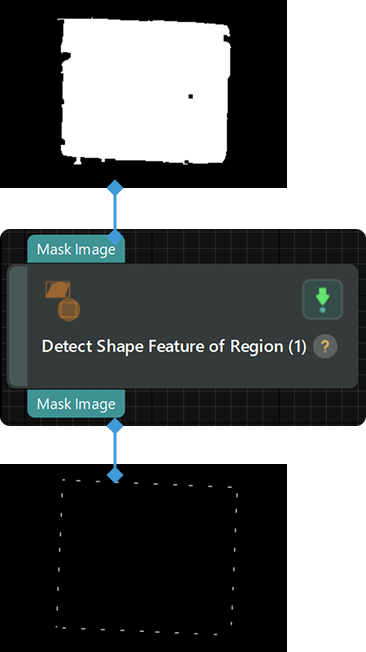

Cette Étape détecte les rectangles circonscrits et inscrits de la région de pixels non nuls du masque.
Scénario d’utilisation
Cette Étape est une Étape générale pour le traitement de masques. Elle n’a pas de scénarios d’utilisation fixes.
Description des paramètres
- Type de caractéristique de région
-
Description: Ce paramètre permet de sélectionner la méthode de détection que vous souhaitez utiliser.
Liste des valeurs: AlignedCircumscribedRect, AlignedInscribedRect, LargestInscribedRect et SmallestCircumscribedRect
Le tableau suivant présente ces valeurs, avec des masques de sacs utilisés comme exemples pour illustrer les résultats de calcul.
Méthode de détection Description Illustration AlignedCircumscribedRect
Calcule le rectangle circonscrit du masque d’entrée, qui peut s’aligner au plus près du bord du masque.
AlignedInscribedRect
Calcule le rectangle inscrit du masque d’entrée, qui peut s’aligner au plus près du bord du masque.
LargestInscribedRect
Calcule le rectangle inscrit maximal du masque d’entrée.
SmallestCircumscribedRect
Calcule le rectangle circonscrit minimal des masques d’entrée.
Valeur par défaut: AlignedCircumscribedRect
Les sections suivantes présentent les paramètres pour chaque type de caractéristique de région.
AlignedCircumscribedRect
Lorsque ce type de caractéristique de région est sélectionné, les paramètres suivants doivent être ajustés.
- Rayon de recherche d’alignement
-
Description: Ce paramètre permet de déterminer si le masque coïncide avec le rectangle circonscrit. Lorsque la distance entre un point de contour et un point du contour du rectangle circonscrit est inférieure à ce rayon, le point de contour est considéré comme coïncidant avec le point du contour du rectangle circonscrit.
Valeur par défaut: 3 px
Recommandation de réglage: Il est recommandé d’utiliser la valeur par défaut.
- Remplir la caractéristique de région
-
Description: Ce paramètre permet de choisir s’il faut remplir le rectangle circonscrit. S’il est sélectionné, le rectangle circonscrit sera rempli.
Paramètre par défaut: Non sélectionné.
AlignedInscribedRect
Lorsque ce type de caractéristique de région est sélectionné, les paramètres suivants doivent être ajustés.
- Rayon de recherche d’alignement
-
Description: Ce paramètre permet de déterminer si le masque coïncide avec le rectangle inscrit. Lorsque la distance entre un point de contour et un point du contour du rectangle inscrit est inférieure à ce rayon, le point de contour est considéré comme coïncidant avec le point du contour du rectangle inscrit.
Valeur par défaut: 3 px
Recommandation de réglage: Il est recommandé d’utiliser la valeur par défaut.
- Pas de translation
-
Description: Le pas de translation du centre du rectangle lors du calcul du rectangle inscrit. Plus la valeur est petite, plus le temps de calcul est long et plus la précision du calcul du rectangle inscrit est élevée.
Valeur par défaut: 10 px
- Remplir la caractéristique de région
-
Description: Ce paramètre permet de choisir s’il faut remplir le rectangle inscrit. S’il est sélectionné, le rectangle inscrit sera rempli.
Paramètre par défaut: Non sélectionné.
LargestInscribedRect
Lorsque ce type de caractéristique de région est sélectionné, les paramètres suivants doivent être ajustés.
- Pas de rotation (0 à 360)
-
Description: Le pas de rotation le long du grand axe du rectangle lors du calcul du rectangle inscrit maximal. Plus la valeur est petite, plus le temps de calcul est long et plus la précision du calcul du rectangle inscrit maximal est élevée.
- Pas de translation
-
Description: Le pas de translation du centre du rectangle lors du calcul du rectangle inscrit maximal. Plus la valeur est petite, plus le temps de calcul est long et plus la précision du calcul du rectangle inscrit maximal est élevée.
Valeur par défaut: 10 px
- Remplir la caractéristique de région
-
Description: Ce paramètre permet de déterminer s’il faut remplir le rectangle inscrit maximal. S’il est sélectionné, le rectangle inscrit maximal sera rempli.
Paramètre par défaut: Non sélectionné.
SmallestCircumscribedRect
Lorsque ce type de caractéristique de région est sélectionné, les paramètres suivants doivent être ajustés.
- Remplir la caractéristique de région
-
Description: Ce paramètre permet de déterminer s’il faut remplir le rectangle circonscrit minimal. S’il est sélectionné, le rectangle circonscrit minimal sera rempli.
Paramètre par défaut: Non sélectionné.
