Plaque de calibration

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

La plaque de calibration est généralement utilisée pour la vérification des paramètres intrinsèques et la calibration main-œil. Cet article présente les types, les modèles et les méthodes de montage des plaques de calibration.

Si vous avez besoin des dessins d’installation et des modèles 3D des plaques de calibration, cliquez sur ici pour les télécharger.

Types et modèles de plaques de calibration

Mech-Mind propose deux types de plaques de calibration : CGB et OCB.

CGB

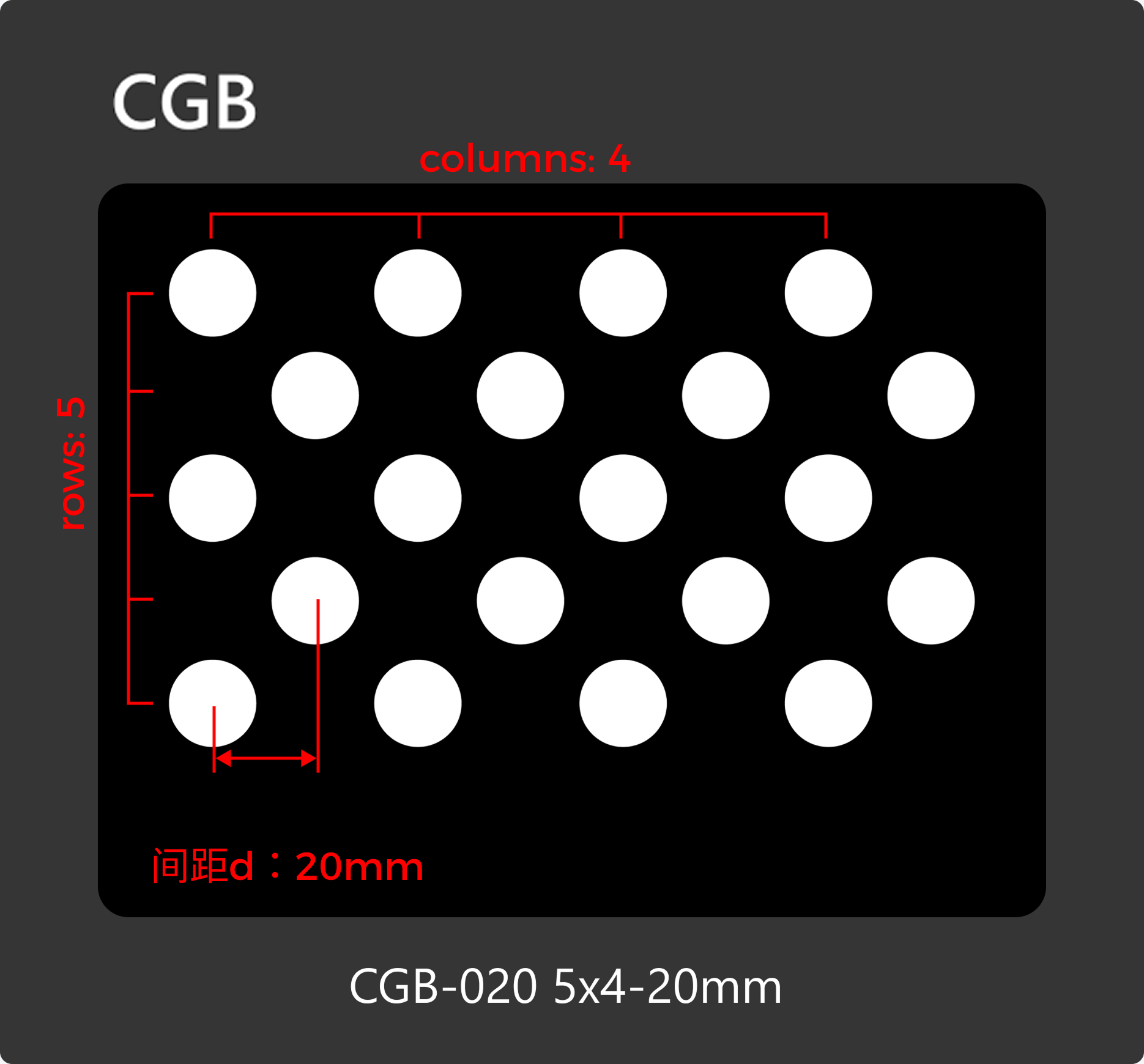

La figure suivante montre une plaque de calibration de type CGB (CGB-020 à titre d’exemple).

cgb
  • La figure ci-dessus est fournie à titre indicatif ; le produit réel peut différer.

  • La plaque de calibration de type CGB comporte 5 x 4 cercles de calibration disposés de manière asymétrique.

  • d est l’espacement des cercles de calibration, c’est-à-dire la distance, selon la direction horizontale/verticale, entre les centres de deux cercles de calibration adjacents.

  • La plaque de calibration de type CGB est monobloc et ne nécessite pas de plaque d’adaptation supplémentaire.

Modèle Matériau d (mm) Lignes Colonnes Dimensions (mm)

CGB-020

Fibre de carbone

20

5

4

185 x 145 x 2

CGB-035

35

5

4

303 x 243 x 2

CGB-050

50

5

4

420 x 340 x 3

OCB

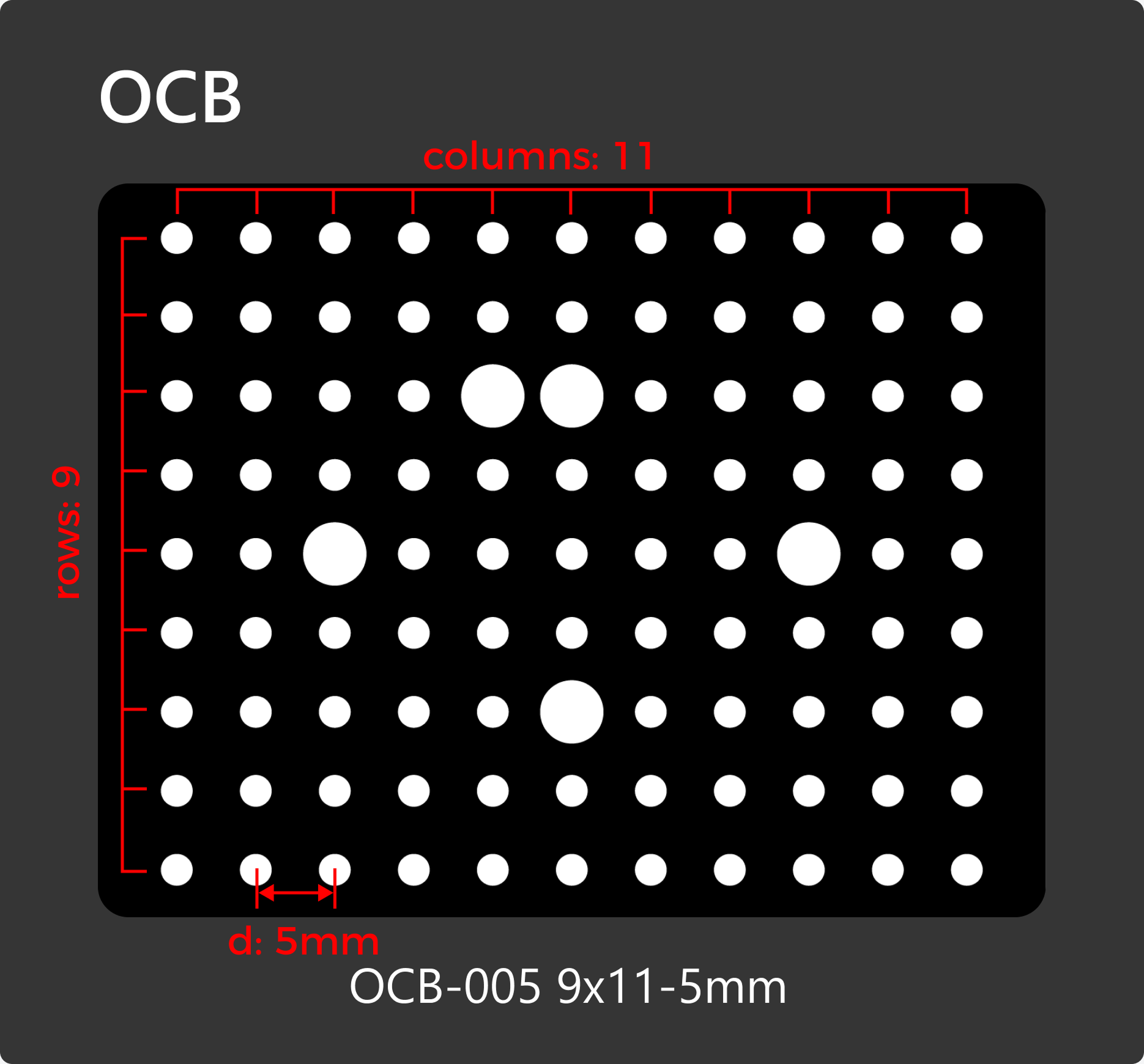

La figure suivante montre une plaque de calibration de type OCB (OCB-005 à titre d’exemple).

ocb
  • La figure ci-dessus est fournie à titre indicatif ; le produit réel peut différer.

  • La plaque de calibration de type OCB comporte 11 x 9 cercles de calibration.

  • d est l’espacement des cercles de calibration, c’est-à-dire la distance, selon la direction horizontale/verticale, entre les centres de deux cercles de calibration adjacents.

  • Les plaques de calibration de type OCB ne possèdent pas de trous de montage et ne peuvent donc pas être fixées sur le dernier axe du robot. Elles ne peuvent être utilisées que lorsque la caméra est montée en mode Eye in Hand (EIH).

Modèle Matériau d (mm) Lignes Colonnes Dimensions (mm)

OCB-005

Verre

5

9

11

60 x 55 x 3

OCB-010

10

9

11

120 x 110 x 3

OCB-020

20

9

11

240 x 220 x 3

Sélectionner le modèle de plaque de calibration

Le choix d’une plaque de calibration appropriée peut améliorer la précision et la stabilité de la calibration. Dans les projets réels, sélectionnez la plaque de calibration adéquate en fonction du modèle de caméra et de la distance de travail effective.

Pour déterminer le modèle de la caméra, veuillez consulter Comment lire le numéro de série de la caméra. Si vous ne parvenez toujours pas à déterminer le modèle de la caméra, contactez le support technique de Mech-Mind.

Modèle de caméra Distance de travail (mm) Modèle recommandé

UHP-140-GL

300±20

OCB-005

NANO-GL

300–600

CGB-020

NANO ULTRA-GL

250–500

CGB-020

PRO S-GL

500–800

CGB-020

800–1000

CGB-035

PRO M-GL

1000–1500

CGB-035

1500–2000

CGB-050

LSR S-GL

500–1000

CGB-035

1000–1500

CGB-050

LSR L-GL

1200–3000

CGB-050

DEEP-GL

1200–3500

CGB-050

PRO XS-GL

300–600

CGB-020

Log S

500–800

CGB-020

800–1000

CGB-035

Log M

1000–1500

CGB-035

1500–2000

CGB-050

Laser L Enhanced

1500–3000

CGB-050

Monter la plaque de calibration

Dans les scénarios de calibration suivants, vous pouvez monter la plaque de calibration sur le dernier axe du robot.

  • Calibration automatique dans le scénario Eye to Hand (ETH)

  • Calibration manuelle dans le scénario ETH (poses aléatoires multiples de la plaque de calibration)

Pour les autres scénarios de calibration et les vérifications des paramètres intrinsèques, il n’est pas nécessaire de monter la plaque de calibration. Veuillez placer la plaque de calibration au centre du plan des objets.

La plaque de calibration peut être montée à l’extrémité du robot de deux façons, comme illustré ci-dessous :

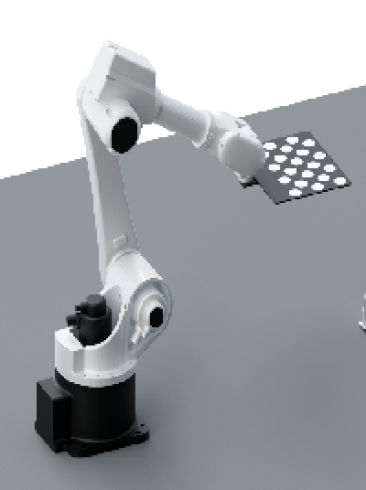

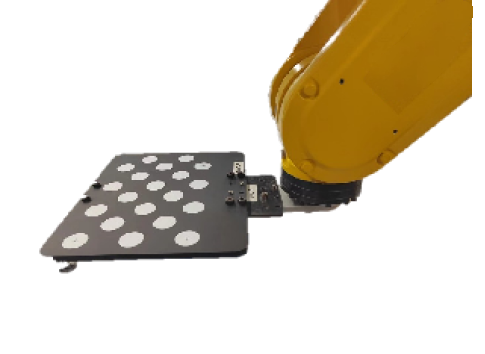

Montage direct Montage via une bride de robot

mount calib board

mount flange

Si vous utilisez une bride de robot pour monter la plaque de calibration, vous devez acheter auprès de Mech-Mind un modèle de plaque de calibration approprié. Pour plus de détails, consultez Sélectionner le modèle de robot et le modèle de bride de robot.
