Alerte personnalisée
Cette section présente la fonction et l’utilisation des alertes personnalisées.
Fonction
L’Alerte personnalisée dans Mech-Vision permet aux utilisateurs de définir des conditions de déclenchement, des codes d’alerte et des messages d’alerte. Lorsqu’une anomalie est détectée dans les données pendant l’exécution du projet, le système déclenche automatiquement des alertes afin d’aider les utilisateurs à identifier et résoudre rapidement les problèmes, garantissant une production stable.

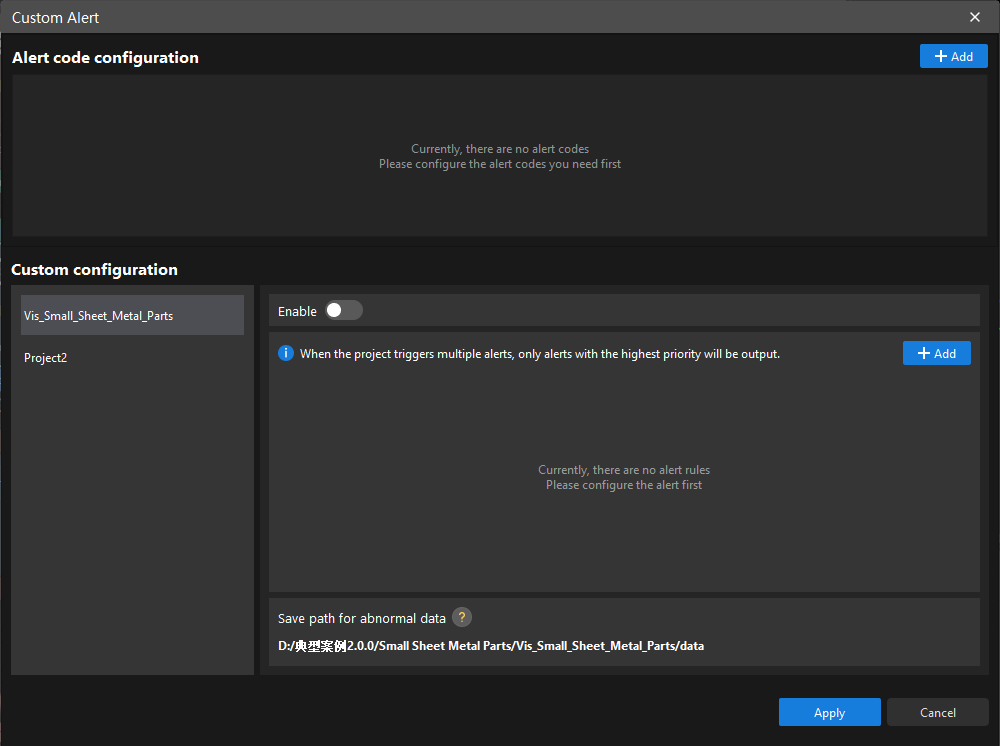

Vous pouvez accéder à l’interface via , comme illustré ci-dessous.
Configurer des alertes personnalisées
Cette section explique comment configurer des alertes personnalisées pour le projet. Le flux de travail principal est illustré dans la figure ci-dessous.
-
Configurer des codes d’alerte : Préconfigurez les codes d’alerte et leurs messages d’alerte correspondants ; une fois définis, ils peuvent être utilisés dans différents projets.
-
Sélectionner le projet : Sélectionnez le projet auquel l’alerte personnalisée sera appliquée.
-
Configurer les alertes pour le projet : Configurez des alertes personnalisées pour le projet sélectionné, y compris l’Étape, la Condition de déclenchement, le Code d’alerte et la Priorité.
-
Appliquer la configuration des alertes : Enregistrez et appliquez la configuration ci-dessus.
Configurer les codes d’alerte
Selon les besoins réels, cliquez sur Ajouter pour préconfigurer les codes d’alerte et leurs messages d’alerte correspondants ; une fois définis, ils peuvent être utilisés dans différents projets.

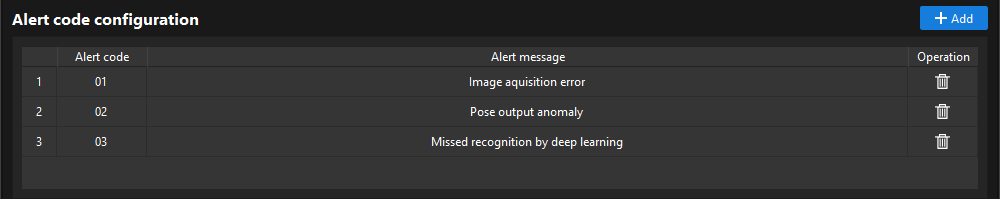

Les champs 01-99 seront utilisés lors de la configuration des codes d’alerte, c’est-à-dire qu’il est possible de définir jusqu’à 99 codes d’alerte. Comme illustré dans la figure ci-dessous, trois codes d’alerte ont été configurés, chacun avec son message d’alerte correspondant.
|
Les codes d’alerte doivent être uniques et ne peuvent pas être définis à 0. |
|
Dans le code d’état renvoyé via la commande de l’Interface standard, 60 (échec) ou 61 (réussite) sera automatiquement ajouté avant le code d’alerte personnalisé. Par exemple, si le code d’alerte personnalisé dans Mech-Vision est 02, alors le code d’état renvoyé par la commande de l’Interface standard est 6002. |
Sélectionner le projet
Après avoir configuré les codes d’alerte, vous pouvez choisir le projet auquel vous souhaitez appliquer l’alerte personnalisée.
Configurer les alertes pour le projet
Après avoir sélectionné le projet, vous pouvez cliquer sur le bouton Ajouter à droite pour définir la Priorité, l’Étape, la Condition de déclenchement, etc., pour le projet. Après la configuration, vous pouvez choisir d’appliquer ou non la configuration d’alerte ci-dessus dans le projet en activant ou désactivant le bouton Activer.
La figure suivante montre la configuration du projet « vis_Track link picking ».
|
Lorsque le projet déclenche plusieurs alertes, seules les alertes de priorité la plus élevée seront émises. |
Appliquer la configuration des alertes
Une fois la configuration d’alerte ci-dessus terminée, vous pouvez cliquer sur le bouton Appliquer pour appliquer la configuration au projet.
|
Les alertes personnalisées configurées peuvent être déclenchées lorsque l’Étape « Vérifier le résultat de vision » dans Mech-Viz s’exécute. Consultez Vérifier le résultat de vision pour plus d’informations. |
Vérifier les alertes
|
Par défaut, les alertes personnalisées sont consignées au niveau E dans le journal et ne peuvent pas être modifiées. |
Après la configuration, si l’exécution du projet est anormale, vous pouvez consulter les messages d’alerte dans le panneau Log. Comme illustré dans la figure ci-dessous, le projet a déclenché une alerte avec le code 01.
Après avoir activé la fonctionnalité Stockage de données, les alertes engendrées par des données anormales (images 2D et cartes de profondeur acquises par la caméra, journaux d’erreurs et fichiers de recettes de paramètres) seront enregistrées dans le chemin défini.
|
S’il existe une alerte système, les alertes personnalisées ne seront pas déclenchées. |
