Mesurer la différence de hauteur point à point
Cette étape est utilisée pour calculer la différence de hauteur entre le point de détection et le point de base.
Un segment de ligne reliant les deux points spécifiés sera automatiquement tracé, et la variation des hauteurs le long de la ligne sera affichée dans le widget de vue de hauteur.
Exemples d’application

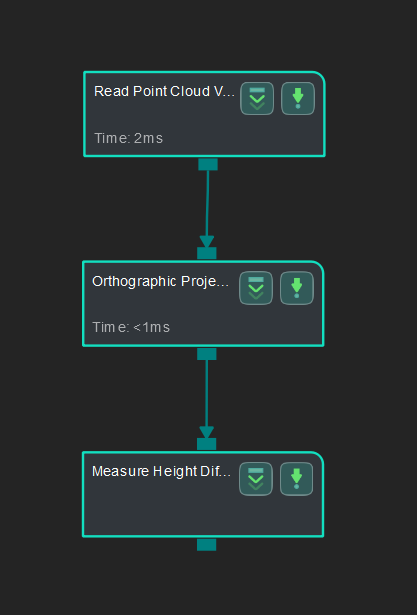

Connectez Lire le nuage de points V2, Projection orthographique, et Mesurer la différence de hauteur point à point pour calculer la différence de hauteur entre le point de détection et le point de base.
Connecter les étapes
-
Cliquez sur Projection orthographique, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Point Cloud V2_1_Point Cloud With Normals comme Entrée 1 (Nuage de points avec normales).
-
Cliquez sur Mesurer la différence de hauteur point à point, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Orthographic Projection_1_Depth Image comme Entrée 1 (Arrière-plan de visualisation).
Configurer les paramètres
-
Configurer dans Lire le nuage de points V2 Cliquez sur l’étape et configurez la source du nuage de points et d’autres paramètres dans le panneau Paramètres de l’étape. Après la configuration, cliquez sur Exécuter pour lancer le projet selon les réglages.
-

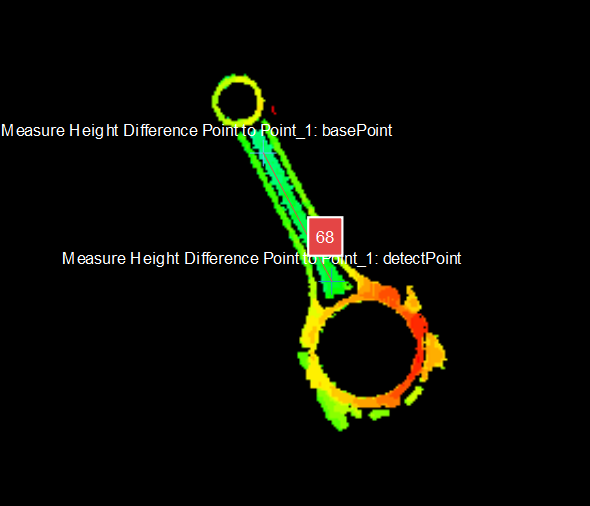

Configurer dans Mesurer la différence de hauteur point à point Le point de base et le point de détection sont situés par défaut dans le coin supérieur gauche de la zone du bloc de dessin. Veuillez les faire glisser sur le nuage de points.

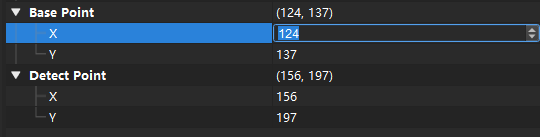

Vous pouvez également ajuster la position des points dans le panneau Paramètres de l’étape, comme indiqué ci-dessous.
Lire le résultat
La distance entre deux points sera affichée dans la zone du bloc de dessin. Cliquez sur l’étape Mesurer la différence de hauteur point à point et vérifiez le résultat de la mesure dans le panneau Sortie de mesure.

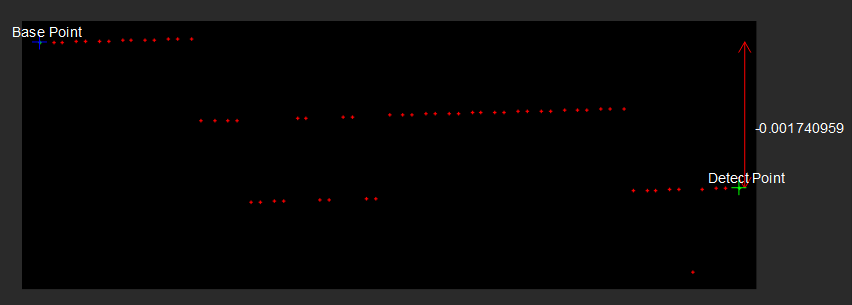

La variation des hauteurs le long de la ligne sera affichée dans le widget de vue de hauteur.
Le résultat de la mesure sera également affiché dans les panneaux Sortie de mesure et Vue des résultats. Vous pouvez également définir le LSL (limite inférieure de spécification) et l’USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
