Mesurer les différences de hauteur des points par rapport à la ligne de base
Cette étape permet de calculer la différence de hauteur des points par rapport à la ligne de base.
Exemple d’application

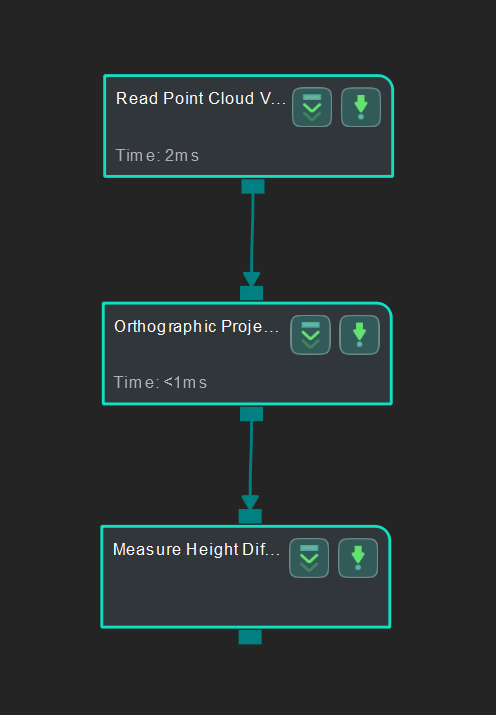

Connectez Lire le nuage de points V2, Projection orthographique, et Mesurer les différences de hauteur des points par rapport à la ligne de base afin de calculer la différence de hauteur des points par rapport à la ligne de base.
Connecter les étapes
-
Cliquez sur Projection orthographique, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Point Cloud V2_1_Point Cloud With Normals comme Input 1 (Nuage de points avec normales).
-
Cliquez sur Mesurer les différences de hauteur des points par rapport à la ligne de base, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Orthographic Projection_1_Depth Image comme Input 1 (Arrière-plan de visualisation).
Configurer les paramètres
-
Configurer dans Lire le nuage de points V2 Cliquez sur l’étape et configurez la source du nuage de points et les autres paramètres dans le panneau Paramètres de l’étape. Cliquez sur Exécuter pour lancer le projet après les réglages.
-

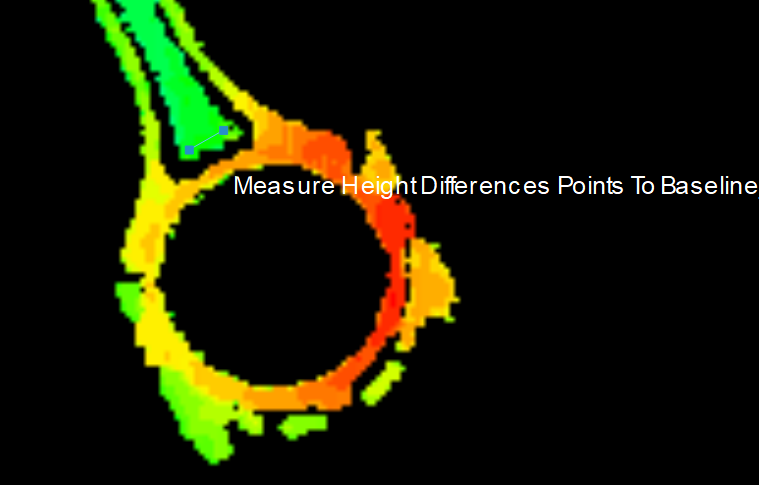

Configurer dans Mesurer les différences de hauteur des points par rapport à la ligne de base Par défaut, la ligne de base est située dans le coin supérieur gauche de la zone de dessin, faites-la glisser sur le nuage de points et ajustez la longueur.

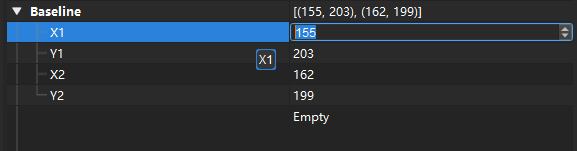

Vous pouvez également ajuster la position de la ligne de base dans le panneau Paramètres de l’étape, comme illustré ci-dessous.

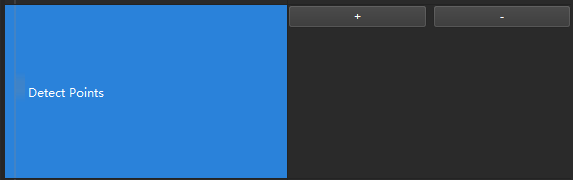

Cliquez sur le bouton + pour ajouter un ou plusieurs points de détection :
Faites glisser les points nouvellement ajoutés depuis le coin supérieur gauche de la zone de dessin vers le nuage de points : image::measure-height-differences-points-to-baseline-move_point.png[align="center"]

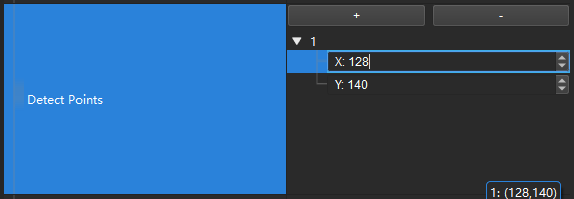

Vous pouvez également ajuster la position des points de détection dans le panneau Paramètres de l’étape, comme illustré ci-dessous.
Lire le résultat

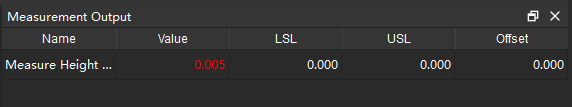

Cliquez sur l’étape Mesurer les différences de hauteur des points par rapport à la ligne de base et vérifiez le résultat de la mesure dans le panneau Sortie de la mesure.
|
Si plusieurs points de détection ont été ajoutés, il y aura plusieurs résultats de mesure. |
Le résultat de la mesure sera également affiché dans les panneaux Sortie de la mesure et Vue des résultats. Vous pouvez également définir la LSL (limite inférieure de spécification) et la USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
