Détecter un sommet
Fonction
Cette étape est utilisée pour détecter et mesurer des sommets dans l’image d’entrée.
|
Avant d’utiliser cette étape, activez l’option step_measure2d sous menu: Menu[Aide > À propos des plugins] dans la barre de menus. Ce n’est qu’alors que l’opération pourra être effectuée. |

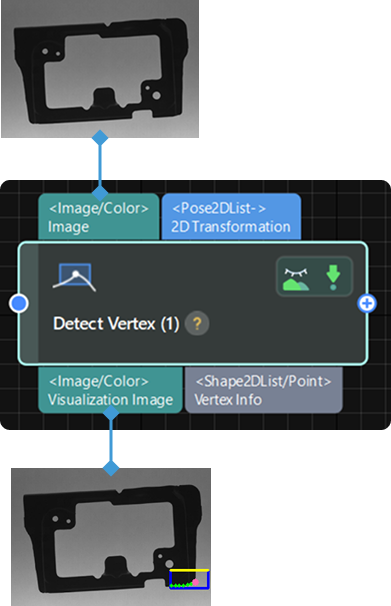

Scénario d’utilisation
Cette étape est généralement utilisée pour trouver les sommets des objets dans des scénarios de mesure.
Description des paramètres
- ROI
-
Description : Ce paramètre est utilisé pour spécifier la région d’intérêt (ROI), qui limite la plage de détection et de mesure d’un sommet.
Instruction : La procédure d’utilisation de cette étape est la suivante.
-
Ouvrir la vue Zone de mesure (2D) : Allez dans menu: Menu[Affichage > Vue d’affichage] dans la barre de menus, et sélectionnez l’option Zone de mesure (2D). Ensuite, basculez vers le volet Zone de mesure (2D) dans le volet de configuration du projet à droite.
-
Sélectionner l’étape actuelle : Cliquez pour sélectionner l’étape actuelle dans l’espace de travail de programmation graphique.
-
Sélectionner la région à détecter : Dans le volet Zone de mesure (2D) à droite, la boîte de sélection est affichée par défaut dans le coin supérieur gauche de l’image. Il est recommandé de zoomer l’image à une échelle appropriée au préalable. Placez le curseur de la souris sur la boîte de sélection. Lorsqu’il se transforme en icône de main, maintenez le bouton gauche de la souris enfoncé pour faire glisser et redimensionner la boîte.
-
Confirmer les paramètres du ROI : Une fois la sélection terminée, les valeurs de la région sélectionnée (Centre X, Centre Y, Largeur, Hauteur et Angle) seront affichées dans les paramètres du ROI.
-
- Correction de position et d’orientation
-
Description : Ce paramètre est utilisé pour ajuster la position et l’orientation du ROI selon la transformation 2D en entrée.
Réglage par défaut : Non sélectionné
Instruction : S’il est sélectionné, le ROl défini lors de l’exécution précédente sera converti à la position et à l’orientation qui s’adaptent à l’objet dans l’image d’entrée de l’exécution actuelle, conformément à la transformation 2D en entrée.
- Nombre de cadres de détection de bords
-
Description du paramètre : Ce paramètre est utilisé pour définir le nombre de cadres de détection de bords générés dans le ROI défini. Des points de bord de l’objet utilisés pour l’ajustement seront générés dans chaque cadre de détection de bords. Plus la valeur est grande, plus l’échantillonnage des points de bord est dense et plus la précision de l’ajustement est élevée ; toutefois, cela augmente aussi la charge de calcul. Si la valeur est trop petite, des détails de bord peuvent être perdus.
Valeur par défaut : 10
Instruction : Définissez le paramètre selon les besoins réels.
- Seuil inférieur de variation du niveau de gris
-
Description : Cette étape est utilisée pour définir le seuil inférieur de la variation du niveau de gris des points dans les cadres de détection de bords.
Valeur par défaut : 20
Instruction : Les points à l’intérieur des cadres de détection de bords sont considérés comme des points de bord de l’objet lorsque leurs variations de gradient de niveau de gris dépassent le seuil inférieur défini ; lorsque les variations de gradient passent en dessous du seuil, ils sont ignorés.
- Demi-largeur du cadre de détection de bords
-
Description : Ce paramètre est utilisé pour définir la demi-largeur du cadre de détection de bords.
Valeur par défaut : 1
Instruction : Augmentez la valeur lorsque le bord est peu net ; diminuez-la de manière appropriée lorsque le bord est net.
- Sigma du filtre gaussien
-
Description : Ce paramètre est utilisé pour filtrer l’image verticalement à l’intérieur des cadres de détection de bords.
Valeur par défaut : 1.0
Recommandation de réglage : Il est recommandé d’utiliser la valeur par défaut.
- Type de polarité du bord
-
Description : Ce paramètre est utilisé pour spécifier quel type de variation de niveau de gris sera considéré comme des points de bord de l’objet. La variation de niveau de gris est définie comme la variation verticale de haut en bas dans un cadre de détection de bords.
Liste de valeurs : Blanc vers Noir, Noir vers Blanc, Les deux
-
Blanc vers noir : Les variations de niveau de gris passant du blanc au noir dans les cadres seront considérées comme des points sur les bords de l’objet.
-
Noir vers blanc : Les variations de niveau de gris passant du noir au blanc dans les cadres seront considérées comme des points sur les bords de l’objet.
-
Les deux : Les variations de niveau de gris, à la fois du noir au blanc et du blanc au noir dans les cadres, seront considérées comme des points sur les bords de l’objet.
Valeur par défaut : Les deux
-
- Sélection des bords
-
Description : Ce paramètre est utilisé pour sélectionner les points de bord détectés dans le cadre de détection de bords pour ajuster le bord complet.
Liste de valeurs : Premier, Second, Dernier, Tous
-
Premier : Le premier point de haut en bas dans le cadre sera sélectionné pour l’ajustement.
-
Second : Le deuxième point de haut en bas dans le cadre sera sélectionné pour l’ajustement.
-
Dernier : Le dernier point de haut en bas dans le cadre sera sélectionné pour l’ajustement.
-
Tous : Tous les points dans le cadre seront sélectionnés pour l’ajustement.
Valeur par défaut : Premier
-
Paramètres de visualisation
- Dessiner les points de bord
-
Description : Ce paramètre est utilisé pour déterminer s’il faut afficher sur l’image les points de bord de l’objet utilisés pour l’ajustement. Les points de bord de l’objet sont détectés via les variations de niveaux de gris dans les cadres de détection de bords qui sont générés et disposés parallèlement le long de la direction latérale dans le ROI sélectionné manuellement.
Réglage par défaut : Sélectionné
Instruction : Lorsqu’il est activé, les points de bord sont affichés en vert. L’affichage peut être activé/désactivé selon les besoins.
- Dessiner le ROI
-
Description : Ce paramètre est utilisé pour déterminer s’il faut afficher la frontière du ROI sélectionné manuellement sur l’image.
Réglage par défaut : Sélectionné
Instruction : Lorsqu’il est activé, le ROI est tracé en bleu. L’affichage peut être activé/désactivé selon les besoins.
- Dessiner le sommet
-
Description : Ce paramètre est utilisé pour déterminer s’il faut afficher le sommet détecté dans le ROI sur l’image.
Réglage par défaut : Sélectionné
Instruction : Lorsqu’il est activé, le sommet est affiché en rose. L’affichage peut être activé/désactivé selon les besoins.
- Dessiner la ligne de base
-
Description : Ce paramètre est utilisé pour déterminer s’il faut afficher la ligne de base du ROI sur l’image, qui est le côté supérieur du ROI.
Réglage par défaut : Sélectionné
Instruction : Lorsqu’il est activé, la ligne de base est affichée en jaune. L’affichage peut être activé/désactivé selon les besoins.
