Créer et enregistrer un projet
Cette section fournit des informations sur la création d’un nouveau projet Mech-Vision, l’enregistrement du projet et la convention de nommage des noms de projet.
Créer de nouveaux projets
Il existe trois façons de créer un nouveau projet :
-
Après création d’une nouvelle solution, créez un nouveau projet vide dans celle-ci.
-
Sélectionnez dans la barre de menus pour créer un nouveau projet vide.
-
Appuyez sur Ctrl + N au clavier pour créer un nouveau projet vide.
|
Vous ne pouvez créer un nouveau projet qu’après avoir créé une nouvelle solution. |
Enregistrer des projets

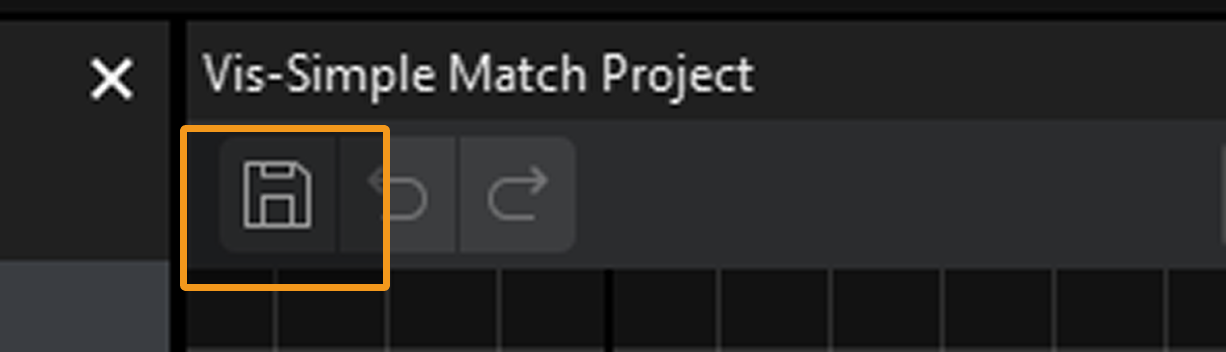

Vous pouvez enregistrer un projet unique dans une solution ou enregistrer tous les projets de la solution.
Convention de nommage des noms de projet
La convention de nommage recommandée des projets Mech-Vision est indiquée ci-dessous.
| Composants du nom | Description |
|---|---|
Vis |
Pour distinguer les projets Mech-Vision des projets Mech-Viz (obligatoire) |
Nom de l’objet + scénario d’application |
Par exemple : CartonDepalletizing/DiscBrakeMachineTending/ElectricMotorAssembly/SpongeGluing/ParcelPicking |
N° ou position de la caméra |
N° de caméra : 1#CrackDetection1#HeatTreating1# |
Fonction spécifique ou spéciale |
Fonction spécifique : Category1WorkpieceRecognition/ReflectiveWorkpieceRecognition/BinDetection/ModelMaking |
Le tableau ci-dessous donne quelques exemples de noms.
| Scénario | Nom d’exemple |
|---|---|
Cellule robotique unique + caméra unique |
Vis-CartonDepalletizing |
Vis-DiscBrakeMachineTending |
|
Vis-ElectricMotorAssembly |
|
Vis-SpongeGluing |
|
Vis-ParcelPicking |
|
Cellule robotique unique + plusieurs caméras |
Vis-WorkpieceMachineTending-LeftCamera |
Plusieurs cellules robotiques + plusieurs caméras |
Vis-CrankshaftMachineTending-CrackDetection1#LeftCamera |
Plusieurs cellules robotiques + plusieurs caméras + fonction |
Vis-CrankshaftMachineTending-CrackDetection1#LeftCamera-PointCloudStitching |
Une caméra dans la cellule robotique est utilisée pour activer plusieurs fonctions |
Vis-RzeppaJointMachineTending-5#LeftCamera-Category1WorkpieceRecognition |
Vis-RzeppaJointMachineTending-5#LeftCamera-Category2WorkpieceRecognition |
|
Vis-RzeppaJointMachineTending-5#LeftCamera-BinDetection |
|
Vis-RzeppaJointMachineTending-5#LeftCamera-ModelMaking |
|
Vis-RzeppaJointMachineTending-5#RightCamera-Category1WorkpieceRecognition |
|
Vis-RzeppaJointMachineTending-5#RightCamera-Category2WorkpieceRecognition |
|
Lors de l’utilisation de l’anglais pour le nommage, notez que :
|
