Mesurer les distances des points aux segments
Cette étape est utilisée pour mesurer les distances entre des points et des segments de ligne.
|
Cette étape ne prend pas en charge des points définis manuellement ; les points ne peuvent être obtenus que depuis Mesurer des cercles ou Détecter les centres des cercles. |
Exemple d’application

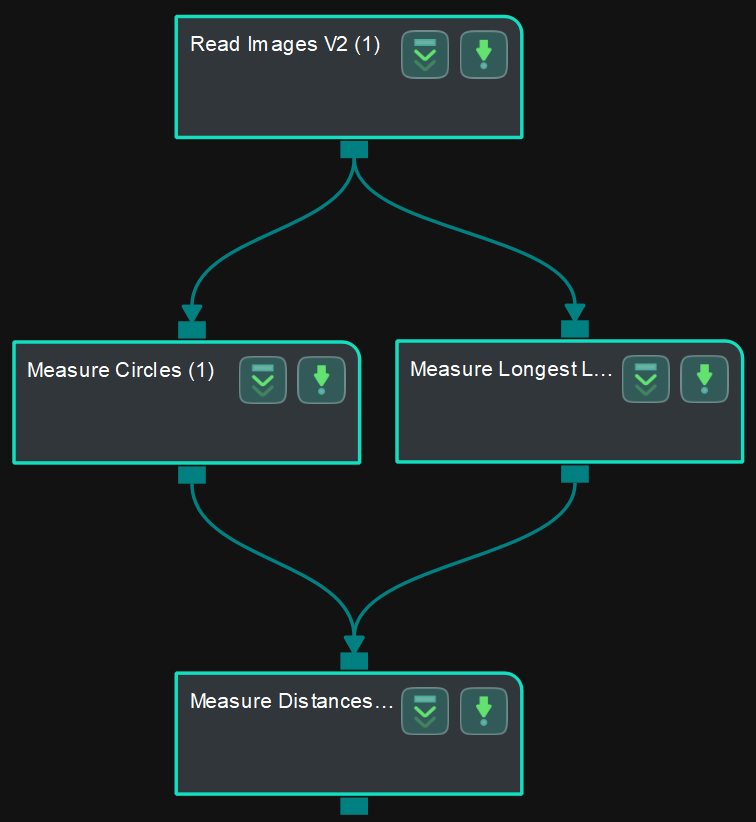

Connectez Lire des images V2, Mesurer des cercles, Mesurer le segment de ligne le plus long, et Mesurer les distances des points aux segments pour mesurer la distance entre des points et des segments de ligne.
Connecter les étapes
-
Cliquez sur Mesurer des cercles, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).
-
Cliquez sur Mesurer le segment de ligne le plus long, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).
-
Cliquez sur Mesurer les distances des points aux segments, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Measure Circles_1_Circles comme Entrée 2 (Points) et Measure Longest Line Segment_1_Line Segments comme Entrée 3 (Segments de ligne).
Configurer les paramètres et lire le résultat
-
Configurer dans Lire des images V2
Cliquez sur l’étape et configurez la source d’image, le chemin du fichier/dossier d’image et d’autres paramètres dans le panneau Paramètres de l’étape. Cliquez sur Exécuter pour lancer le projet après ces réglages.
-

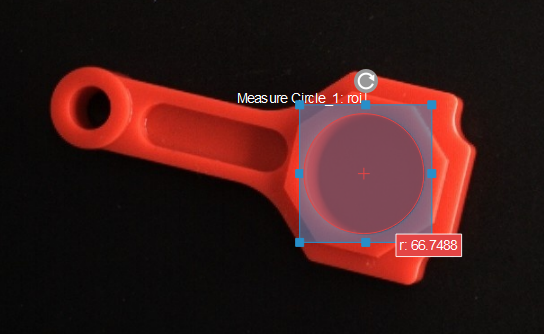

Configurer dans Mesurer des cercles
Cliquez sur l’étape et sélectionnez une région d’intérêt (ROI) dans la zone du canevas.
-

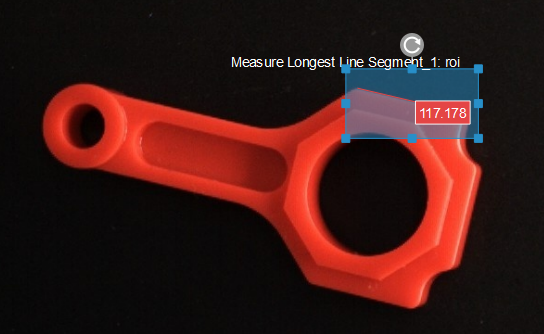

Configurer dans Mesurer le segment de ligne le plus long
Cliquez sur l’étape et sélectionnez une région d’intérêt (ROI) dans la zone du canevas.
-
Configurer dans Mesurer les distances des points aux segments

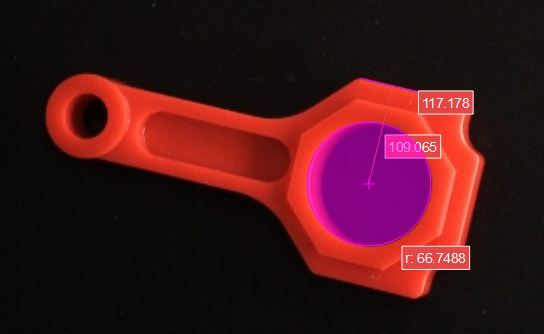

Cliquez sur l’étape, et la distance (en pixels) du centre du cercle au segment de ligne sera affichée par défaut dans la zone du canevas.
-
Le résultat de mesure sera également affiché dans les panneaux Sortie de mesure et Vue des résultats. Vous pouvez aussi définir les LSL (limite inférieure de spécification) et USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
