Guide de l’utilisateur de la sphère d’étalonnage

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Dans ce sujet, nous fournirons des instructions sur l’utilisation des sphères d’étalonnage, ainsi que des conseils sur leur maintenance et entretien.

Kit de montage de sphère d’étalonnage Φ60 mm monté au sol (pour scénarios EIH)

Voir ci-dessous pour apprendre à utiliser le kit de montage de sphère d’étalonnage Φ60 mm monté au sol (pour scénarios EIH).

Contenu de l’emballage

La liste de colisage des sphères d’étalonnage est la suivante.

  • Pour la liste exacte des articles inclus, reportez-vous à la liste de colisage dans le paquet.

  • Avant utilisation, veuillez vous assurer que le paquet est intact, que la sphère d’étalonnage n’est pas endommagée et qu’aucun accessoire ne manque. Veuillez contacter Mech-Mind si des articles sont endommagés ou manquants.

Accessoires Illustration

1

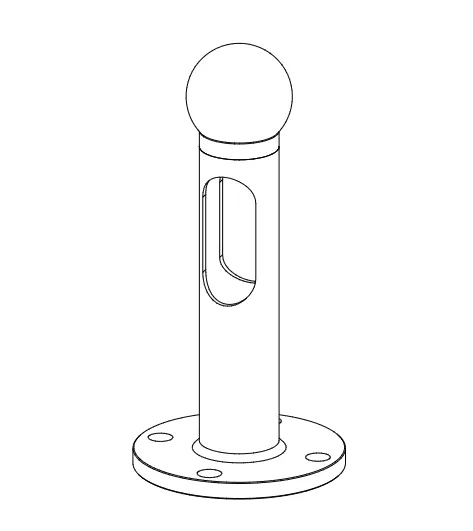

(Sphère d’étalonnage de diamètre 60 mm + support de sphère d’étalonnage) × 3

packing list 1 eih

2

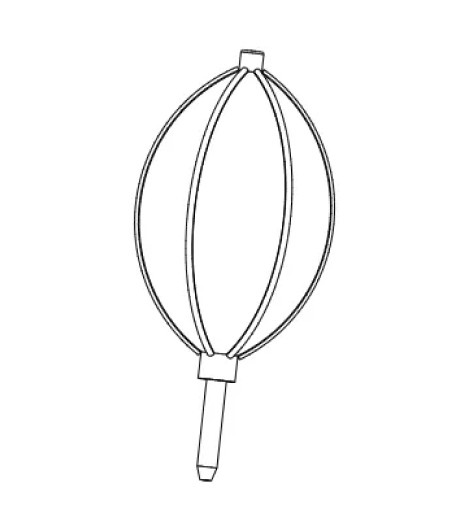

Soufflette à embout souple × 1

packing list 2

3

  • Kit d’accessoires 1 (chiffon non pelucheux × 1 + gants anti-poussière × 1)

  • Kit d’accessoires 2 (boulon d’ancrage à expansion en acier inoxydable × 12 + clé hexagonale × 1)

packing list 3

Si vous devez concevoir vous-même un support de sphère d’étalonnage, consultez Conception de support de sphère d’étalonnage pour obtenir des instructions.

Le tableau ci-dessous présente les spécifications détaillées de la sphère d’étalonnage.

Spécifications Illustration

Sphère d’étalonnage ×3

  • Intégrité sphérique : 5/6 d’une sphère de diamètre 60 mm.

  • Structure sphérique : Le centre de la sphère comporte un trou taraudé M8 d’une profondeur de 16 mm. Chaque côté de la sphère contient un trou pour une goupille de positionnement, de diamètre 6 mm et de profondeur 10 mm. La distance entre les centres des deux trous est de 28 mm.

  • Matériau : acier inoxydable 304

  • Poids : 0.81 kg

  • Température de fonctionnement : -10–45 °C

  • Humidité de fonctionnement : 0–85% HR, sans condensation

  • Température de stockage : -20–60 °C

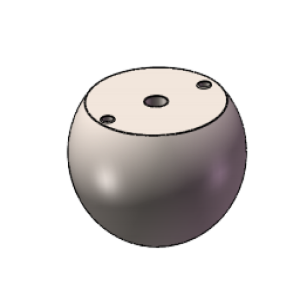

suite 1

Remarques d’installation pour la sphère d’étalonnage

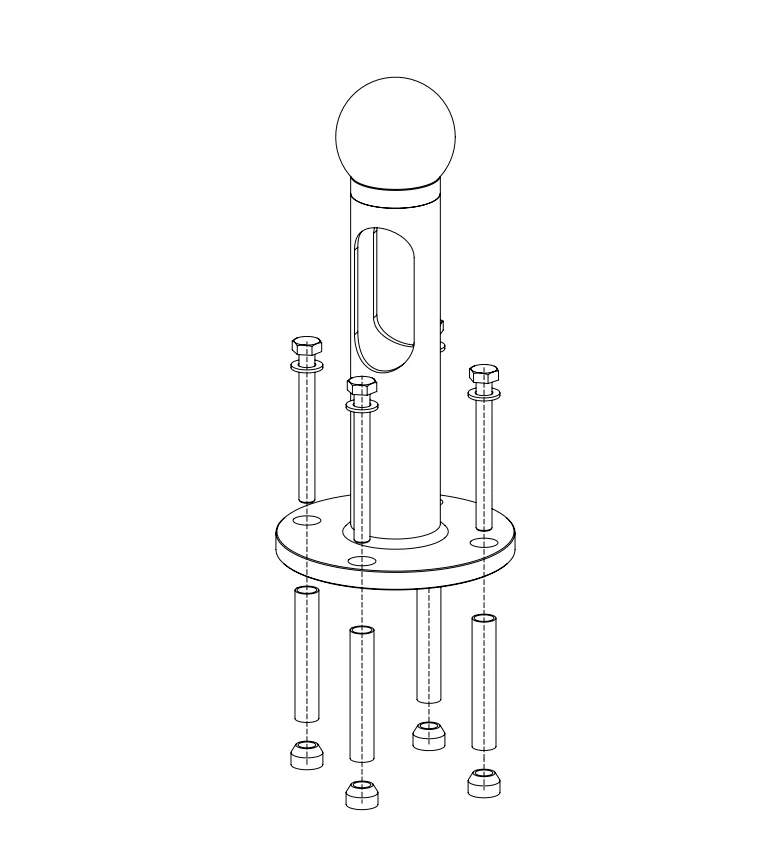

Comme indiqué sur le schéma ci-dessous, utilisez des boulons d’expansion pour fixer le support de sphère d’étalonnage au sol.

installation instructions eih

Veuillez tenir compte des précautions suivantes avant et après le montage des sphères d’étalonnage.

  • Avant le montage

    • Vérifiez s’il existe des débris aériens (tels que poussière ou projections de soudure) dans l’environnement de production. Le cas échéant, ajoutez une protection à la sphère d’étalonnage.

    • Lors de la manipulation de la sphère d’étalonnage, portez toujours des gants anti-poussière.

  • Pendant le montage

    • Veillez à ce que les sphères d’étalonnage restent dégagées pendant l’acquisition d’images.

    • Évitez de placer des objets hautement réfléchissants à proximité des positions de montage des sphères d’étalonnage afin de prévenir toute interférence avec la qualité de leur nuage de points.

    • Lorsque le robot transporte la caméra pour capturer des images, assurez-vous que les sphères d’étalonnage sont visibles et que leurs positions dans le champ de vision de la caméra correspondent ou sont proches des positions des objets cibles en production réelle.

  • Après le montage

    • Après le montage de la sphère d’étalonnage, utilisez un marqueur pour marquer les boulons et les surfaces de contact pour des vérifications ultérieures afin de vous assurer que la sphère ne s’est pas desserrée.

Kit de montage de sphère d’étalonnage Φ60 mm monté sur bras robotisé (pour scénarios ETH)

Voir ci-dessous pour apprendre à utiliser le kit de montage de sphère d’étalonnage Φ60 mm monté sur bras robotisé (pour scénarios ETH).

Contenu de l’emballage

La liste de colisage des sphères d’étalonnage est la suivante.

  • Pour la liste exacte des articles inclus, reportez-vous à la liste de colisage dans le paquet.

  • Avant utilisation, veuillez vous assurer que le paquet est intact, que la sphère d’étalonnage n’est pas endommagée et qu’aucun accessoire ne manque. Veuillez contacter Mech-Mind si des articles sont endommagés ou manquants.

Accessoires Illustration

1

Sphère d’étalonnage de diamètre 60 mm × 1

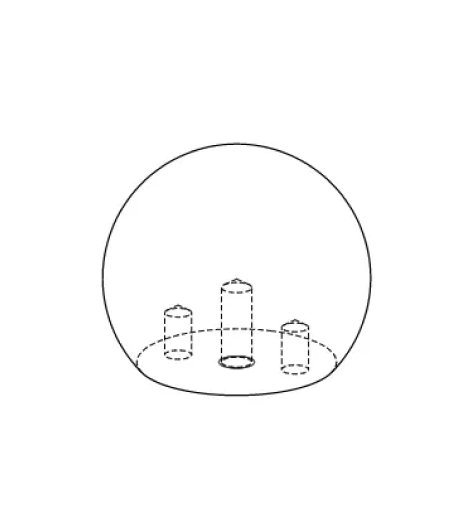

packing list 1 eth

2

Soufflette à embout souple × 1

packing list 2

3

  • Kit d’accessoires 1 (chiffon non pelucheux × 1 + gants anti-poussière × 1)

  • Kit d’accessoires 2 (boulon combiné à empreinte hexagonale (trois-en-un) × 1 + goupille de positionnement × 2+clé hexagonale × 1)

packing list 3

Le tableau ci-dessous présente les spécifications détaillées de la sphère d’étalonnage.

Spécifications Illustration

Sphère d’étalonnage ×1

  • Intégrité sphérique : 5/6 d’une sphère de diamètre 60 mm.

  • Structure sphérique : Le centre de la sphère comporte un trou taraudé M8 d’une profondeur de 16 mm. Chaque côté de la sphère contient un trou pour une goupille de positionnement, de diamètre 6 mm et de profondeur 10 mm. La distance entre les centres des deux trous est de 28 mm.

  • Matériau : acier inoxydable 304

  • Poids : 0.81 kg

  • Température de fonctionnement : -10–45 °C

  • Humidité de fonctionnement : 0–85% HR, sans condensation

  • Température de stockage : -20–60 °C

suite 1

Si les boulons et goupilles de positionnement inclus dans l’emballage n’ont pas la longueur appropriée, vous devrez vous en procurer vous-même. Les spécifications recommandées pour les boulons et les goupilles de positionnement sont indiquées dans le tableau ci-dessous.

Spécifications Illustration Remarque

1

Kit de boulons M8 de classe 12.9 ×1

  • Matériau : acier inoxydable 304 recommandé.

  • Longueur : à choisir selon la situation réelle sur site. Typiquement, la longueur du boulon est d’au moins 19 mm.

  • Type d’écrou : à choisir selon la situation réelle sur site.

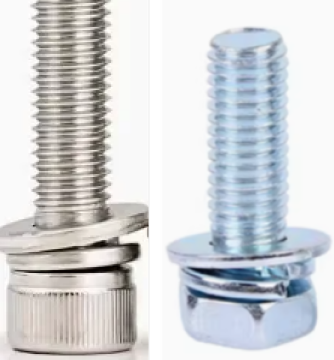

suite 2

À utiliser avec le trou fileté au centre de la sphère d’étalonnage.

2

Goupilles de positionnement de diamètre 6 mm ×2

  • Matériau : acier inoxydable 304 ou acier trempé recommandé.

  • Longueur : à choisir selon la situation réelle sur site. Typiquement, les longueurs des goupilles de positionnement vont de 12 mm à 16 mm.

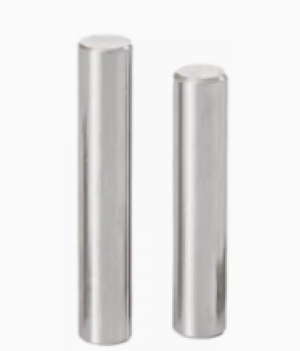

suite 3

À utiliser avec les trous de goupille de chaque côté de la sphère d’étalonnage.

Remarques d’installation pour la sphère d’étalonnage

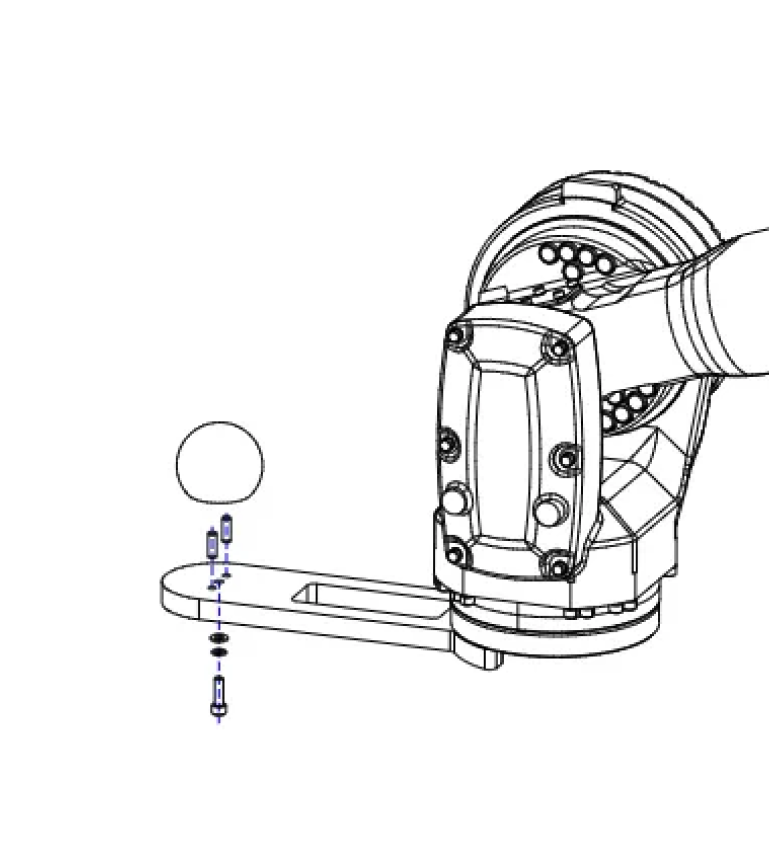

Comme indiqué sur la figure ci-dessous, utilisez le boulon et les goupilles de positionnement pour monter la sphère d’étalonnage à l’extrémité du robot (par exemple sur une pince robuste ou un connecteur de bride).

installation instructions eth

Veuillez tenir compte des précautions suivantes avant et après le montage des sphères d’étalonnage.

  • Avant le montage

    • Vérifiez s’il existe des débris aériens (tels que poussière ou projections de soudure) dans l’environnement de production. Le cas échéant, ajoutez une protection à la sphère d’étalonnage.

    • Lors de la manipulation de la sphère d’étalonnage, portez toujours des gants anti-poussière.

  • Pendant le montage

    • Il est recommandé d’appliquer un adhésif sur les boulons.

      • Sélection de l’adhésif : l’utilisation d’un frein filet est recommandée.

      • Emplacement d’application de l’adhésif : au niveau du point de fixation fileté.

      • Contrôle de la quantité d’adhésif : l’adhésif ne doit pas déborder des rainures du filetage, et aucune goutte ne doit tomber lors de la prise du boulon après application.

    • Lors de l’utilisation de boulons pour fixer la sphère d’étalonnage, il est recommandé que la longueur du boulon dépassant l’écrou soit d’environ 0,3 fois le diamètre du boulon.

    • Veillez à ce que les sphères d’étalonnage restent dégagées pendant l’acquisition d’images.

    • Assurez-vous que le robot portant la sphère d’étalonnage peut atteindre autant de positions d’objets cibles que possible.

    • Lorsque le robot amène une pince grande ou longue à la position de capture d’images de la sphère d’étalonnage, une attention particulière doit être portée pour éviter les collisions entre la pince et les objets autour de la sphère.

  • Après le montage

    • Après le montage de la sphère d’étalonnage, utilisez un marqueur pour marquer les boulons et les surfaces de contact pour des vérifications ultérieures afin de vous assurer que la sphère ne s’est pas desserrée.

Kit de montage de sphère d’étalonnage Φ25.4 mm monté au sol (pour scénarios EIH)

Voir ci-dessous pour apprendre à utiliser le kit de montage de sphère d’étalonnage Φ25.4 mm monté au sol (pour scénarios EIH).

Contenu de l’emballage

La liste de colisage des sphères d’étalonnage est la suivante.

  • Pour la liste exacte des articles inclus, reportez-vous à la liste de colisage dans le paquet.

  • Avant utilisation, veuillez vous assurer que le paquet est intact, que la sphère d’étalonnage n’est pas endommagée et qu’aucun accessoire ne manque. Veuillez contacter Mech-Mind si des articles sont endommagés ou manquants.

Accessoires Illustration

1

Sphère d’étalonnage de diamètre 25.4 mm × 3 + embase à bride pour sphère d’étalonnage × 1

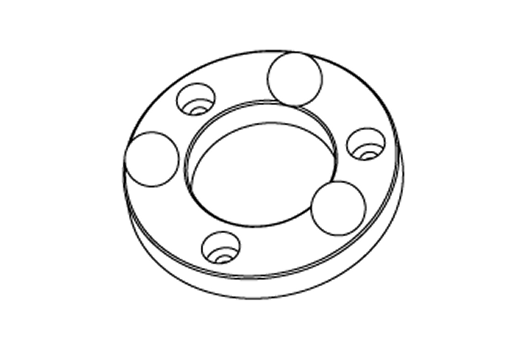

packing list 1 eih 254

2

Soufflette à embout souple × 1

packing list 2

3

Kit d’accessoires 1 (chiffon non pelucheux × 1 + gants anti-poussière × 1)

packing list 3

Si vous devez concevoir vous-même une embase à bride pour sphère d’étalonnage, consultez Conception d’embase à bride pour sphère d’étalonnage pour obtenir des instructions.

Le tableau ci-dessous présente les spécifications détaillées de la sphère d’étalonnage.

Spécifications Illustration

Sphère d’étalonnage ×3

  • Intégrité sphérique : 20/25.4 d’une sphère de diamètre 25.4 mm.

  • Structure sphérique : Le centre de la sphère comporte un trou taraudé M5 d’une profondeur de 10 mm. Chaque côté de la sphère contient un trou pour une goupille de positionnement, de diamètre 3 mm et de profondeur 5 mm. La distance entre les centres des deux trous est de 14 mm.

  • Matériau : acier inoxydable 304

  • Poids : 0.06 kg

  • Température de fonctionnement : -10–45 °C

  • Humidité de fonctionnement : 0–85% HR, sans condensation

  • Température de stockage : -20–60 °C

suite 1

Remarques d’installation pour la sphère d’étalonnage

Les sphères d’étalonnage dans le paquet ont été préinstallées sur l’embase à bride. Veuillez prêter attention aux points suivants avant et après l’installation.

Si vous devez retirer la sphère d’étalonnage, vous pouvez le faire vous-même.

  • Avant le montage

    • Vérifiez s’il existe des débris aériens (tels que poussière ou projections de soudure) dans l’environnement de production. Le cas échéant, ajoutez une protection à la sphère d’étalonnage.

    • Lors de la manipulation de la sphère d’étalonnage, portez toujours des gants anti-poussière.

  • Pendant le montage

    • Veillez à ce que les sphères d’étalonnage restent dégagées pendant l’acquisition d’images.

    • Évitez de placer des objets hautement réfléchissants à proximité des positions de montage des sphères d’étalonnage afin de prévenir toute interférence avec la qualité de leur nuage de points.

    • Lorsque le robot transporte la caméra pour capturer des images, assurez-vous que les sphères d’étalonnage sont visibles et que leurs positions dans le champ de vision de la caméra correspondent ou sont proches des positions des objets cibles en production réelle.

  • Après le montage

    • Après le montage de la sphère d’étalonnage, utilisez un marqueur pour marquer les boulons et les surfaces de contact pour des vérifications ultérieures afin de vous assurer que la sphère ne s’est pas desserrée.

Sphère d’étalonnage Φ60 mm individuelle

Voir ci-dessous pour apprendre à utiliser la sphère d’étalonnage Φ60 mm individuelle. La sphère d’étalonnage peut être utilisée pour la correction automatique de la dérive de précision dans les systèmes de vision EIH et ETH.

Contenu de l’emballage

La liste de colisage des sphères d’étalonnage est la suivante.

  • Pour la liste exacte des articles inclus, reportez-vous à la liste de colisage dans le paquet.

  • Avant utilisation, veuillez vous assurer que le paquet est intact et que la sphère d’étalonnage n’est pas endommagée. Veuillez contacter Mech-Mind si des articles sont endommagés.

Accessoires Illustration

1

Sphère d’étalonnage de diamètre 60 mm × 1

packing list 1 eth

Si vous devez concevoir vous-même un support de sphère d’étalonnage, consultez Conception de support de sphère d’étalonnage pour obtenir des instructions.

Le tableau ci-dessous présente les spécifications détaillées de la sphère d’étalonnage.

Spécifications Illustration

Sphère d’étalonnage ×1

  • Intégrité sphérique : 5/6 d’une sphère de diamètre 60 mm.

  • Structure sphérique : Le centre de la sphère comporte un trou taraudé M8 d’une profondeur de 16 mm. Chaque côté de la sphère contient un trou pour une goupille de positionnement, de diamètre 6 mm et de profondeur 10 mm. La distance entre les centres des deux trous est de 28 mm.

  • Matériau : acier inoxydable 304

  • Poids : 0.81 kg

  • Température de fonctionnement : -10–45 °C

  • Humidité de fonctionnement : 0–85% HR, sans condensation

  • Température de stockage : -20–60 °C

suite 1

Remarques d’installation pour la sphère d’étalonnage

La sphère d’étalonnage Φ60 mm peut être montée à l’extrémité du robot ou fixée au sol selon les besoins réels.

Montée à l’extrémité du robot

Il est recommandé d’utiliser des boulons et des goupilles de positionnement pour monter la sphère d’étalonnage à l’extrémité du robot (par exemple sur une pince robuste ou un connecteur de bride), comme indiqué sur la figure ci-dessous.

installation instructions eth

Veuillez tenir compte des précautions suivantes avant et après le montage des sphères d’étalonnage.

  • Avant le montage

    • Vérifiez s’il existe des débris aériens (tels que poussière ou projections de soudure) dans l’environnement de production. Le cas échéant, ajoutez une protection à la sphère d’étalonnage.

    • Lors de la manipulation de la sphère d’étalonnage, portez toujours des gants anti-poussière.

  • Pendant le montage

    • Il est recommandé d’appliquer un adhésif sur les boulons.

      • Sélection de l’adhésif : l’utilisation d’un frein filet est recommandée.

      • Emplacement d’application de l’adhésif : au niveau du point de fixation fileté.

      • Contrôle de la quantité d’adhésif : l’adhésif ne doit pas déborder des rainures du filetage, et aucune goutte ne doit tomber lors de la prise du boulon après application.

    • Lors de l’utilisation de boulons pour fixer la sphère d’étalonnage, il est recommandé que la longueur du boulon dépassant l’écrou soit d’environ 0,3 fois le diamètre du boulon.

    • Veillez à ce que les sphères d’étalonnage restent dégagées pendant l’acquisition d’images.

    • Assurez-vous que le robot portant la sphère d’étalonnage peut atteindre autant de positions d’objets cibles que possible.

    • Lorsque le robot amène une pince grande ou longue à la position de capture d’images de la sphère d’étalonnage, une attention particulière doit être portée pour éviter les collisions entre la pince et les objets autour de la sphère.

  • Après le montage

    • Après le montage de la sphère d’étalonnage, utilisez un marqueur pour marquer les boulons et les surfaces de contact pour des vérifications ultérieures afin de vous assurer que la sphère ne s’est pas desserrée.

Fixée au sol

Il est recommandé de fixer la sphère d’étalonnage au sol à l’aide d’un support (comme sur la figure ci-dessous) plutôt que de fixer directement la sphère au sol.

installation instructions eih

Veuillez tenir compte des précautions suivantes avant et après le montage des sphères d’étalonnage.

  • Avant le montage

    • Vérifiez s’il existe des débris aériens (tels que poussière ou projections de soudure) dans l’environnement de production. Le cas échéant, ajoutez une protection à la sphère d’étalonnage.

    • Lors de la manipulation de la sphère d’étalonnage, portez toujours des gants anti-poussière.

  • Pendant le montage

    • Veillez à ce que les sphères d’étalonnage restent dégagées pendant l’acquisition d’images.

    • Évitez de placer des objets hautement réfléchissants à proximité des positions de montage des sphères d’étalonnage afin de prévenir toute interférence avec la qualité de leur nuage de points.

    • Lorsque le robot transporte la caméra pour capturer des images, assurez-vous que les sphères d’étalonnage sont visibles et que leurs positions dans le champ de vision de la caméra correspondent ou sont proches des positions des objets cibles en production réelle.

  • Après le montage

    • Après le montage de la sphère d’étalonnage, utilisez un marqueur pour marquer les boulons et les surfaces de contact pour des vérifications ultérieures afin de vous assurer que la sphère ne s’est pas desserrée.

Sphère d’étalonnage Φ100 mm individuelle

Voir ci-dessous pour apprendre à utiliser la sphère d’étalonnage Φ100 mm individuelle. Il est recommandé d’utiliser la sphère pour la correction automatique de la dérive de précision dans le système de vision ETH.

Contenu de l’emballage

La liste de colisage des sphères d’étalonnage est la suivante.

  • Pour la liste exacte des articles inclus, reportez-vous à la liste de colisage dans le paquet.

  • Avant utilisation, veuillez vous assurer que le paquet est intact et que la sphère d’étalonnage n’est pas endommagée. Veuillez contacter Mech-Mind si des articles sont endommagés.

Accessoires Illustration

1

Sphère d’étalonnage de diamètre 100 mm × 1

packing list 1 eth

Le tableau ci-dessous présente les spécifications détaillées de la sphère d’étalonnage.

Spécifications Illustration

Sphère d’étalonnage ×1

  • Intégrité sphérique : 7/10 d’une sphère de diamètre 100 mm.

  • Structure sphérique : Le centre de la sphère comporte un trou taraudé M10 d’une profondeur de 15 mm. Chaque côté de la sphère contient un trou pour une goupille de positionnement, de diamètre 6 mm et de profondeur 10 mm. La distance entre les centres des deux trous est de 60 mm.

  • Matériau : alliage d’aluminium 6061

  • Poids : 1.10 kg

  • Température de fonctionnement : -10–45 °C

  • Humidité de fonctionnement : 0–85% HR, sans condensation

  • Température de stockage : -20–60 °C

suite 1

Remarques d’installation pour la sphère d’étalonnage

Il est recommandé d’utiliser des boulons et des goupilles de positionnement pour monter la sphère d’étalonnage à l’extrémité du robot (par exemple sur une pince robuste ou un connecteur de bride), comme indiqué sur la figure ci-dessous.

installation instructions eth

Veuillez tenir compte des précautions suivantes avant et après le montage des sphères d’étalonnage.

  • Avant le montage

    • Vérifiez s’il existe des débris aériens (tels que poussière ou projections de soudure) dans l’environnement de production. Le cas échéant, ajoutez une protection à la sphère d’étalonnage.

    • Lors de la manipulation de la sphère d’étalonnage, portez toujours des gants anti-poussière.

  • Pendant le montage

    • Il est recommandé d’appliquer un adhésif sur les boulons.

      • Sélection de l’adhésif : l’utilisation d’un frein filet est recommandée.

      • Emplacement d’application de l’adhésif : au niveau du point de fixation fileté.

      • Contrôle de la quantité d’adhésif : l’adhésif ne doit pas déborder des rainures du filetage, et aucune goutte ne doit tomber lors de la prise du boulon après application.

    • Lors de l’utilisation de boulons pour fixer la sphère d’étalonnage, il est recommandé que la longueur du boulon dépassant l’écrou soit d’environ 0,3 fois le diamètre du boulon.

    • Veillez à ce que les sphères d’étalonnage restent dégagées pendant l’acquisition d’images.

    • Assurez-vous que le robot portant la sphère d’étalonnage peut atteindre autant de positions d’objets cibles que possible.

    • Lorsque le robot amène une pince grande ou longue à la position de capture d’images de la sphère d’étalonnage, une attention particulière doit être portée pour éviter les collisions entre la pince et les objets autour de la sphère.

  • Après le montage

    • Après le montage de la sphère d’étalonnage, utilisez un marqueur pour marquer les boulons et les surfaces de contact pour des vérifications ultérieures afin de vous assurer que la sphère ne s’est pas desserrée.

Entretien et maintenance de la sphère d’étalonnage

Pour garantir la précision et la fiabilité des poses de sphère d’étalonnage collectées, il est recommandé d’effectuer quotidiennement les contrôles suivants sur la sphère d’étalonnage.

Vérification de desserrage et traitement

Vérifier le desserrage

  • Examiner la surface de la sphère d’étalonnage pour détecter des rayures visibles, bosses, taches ou autres dommages physiques.

  • Observer les marquages sur les boulons et les surfaces de contact afin de vérifier les points suivants :

    • Les marques sont-elles encore clairement visibles ?

    • Les marques se sont-elles déplacées ou cassées, indiquant que les boulons pourraient être desserrés ?

Si des anomalies sont constatées, elles doivent être enregistrées et signalées au personnel concerné pour traitement.

Traitement du desserrage

Si la sphère d’étalonnage est trouvée desserrée ou déplacée, suivez ces étapes :

  1. Trouver et corriger la cause du desserrage, puis resserrer la sphère d’étalonnage.

  2. Exécuter le programme d’auto-correction du robot pour recollecter les poses de la sphère d’étalonnage et générer les données de correction de dérive.

  3. Tester si le robot peut saisir avec précision tous les objets cibles.

    • Si le robot peut saisir avec précision tous les objets cibles, le processus peut être considéré comme terminé.

    • Si le robot ne peut pas saisir avec précision tous les objets cibles, vous devrez redéployer la fonctionnalité de correction de dérive.

      Cependant, avant le redéploiement, vous devez déterminer si le robot peut saisir avec précision les objets cibles sans la fonctionnalité de correction de dérive activée.

      Pour ce faire, désactivez temporairement la fonctionnalité de correction de dérive en désélectionnant le paramètre « Corriger automatiquement la dérive de précision du système de vision » de l’étape « Sortie » ou « Planification de trajectoire » du projet de vision. Ensuite, testez si le robot peut saisir précisément les objets cibles.

      • Si le robot saisit avec succès tous les objets cibles, seule la fonctionnalité de correction de dérive doit être redéployée.

      • Si le robot ne peut pas saisir avec précision tous les objets cibles, assurez-vous que la précision de la saisie des objets cibles est normale (par exemple en ajoutant des points de prise à l’aide de la méthode d’enseignement) avant de redéployer la fonctionnalité de correction de dérive.

Vérification de la poussière et traitement

Vérifiez la surface de la sphère d’étalonnage pour détecter la poussière. S’il y a de la poussière, nettoyez la sphère d’étalonnage comme suit.

  1. Préparation : Porter des gants anti-poussière pour éviter le contact direct avec la surface de la sphère d’étalonnage afin d’éviter de laisser des empreintes, de l’huile ou d’autres contaminants.

  2. Nettoyage initial de la sphère d’étalonnage : Utilisez une soufflette à embout souple pour souffler délicatement la poussière, les particules ou autres impuretés en suspension de la surface de la sphère d’étalonnage.

  3. Essuyage avec un chiffon non pelucheux : Assurez-vous que le chiffon est exempt de débris pour éviter les rayures dues au frottement. Essuyez délicatement la surface de la sphère d’étalonnage avec le chiffon non pelucheux.

  4. Souffler la poussière à nouveau : Utilisez encore la soufflette à embout souple pour nettoyer la surface de la sphère d’étalonnage, en vous assurant qu’aucune poussière ni fibre de chiffon ne reste.

  5. Inspecter la surface de la sphère d’étalonnage : Inspectez soigneusement la surface de la sphère d’étalonnage afin de vous assurer qu’elle est propre, sans saleté évidente, poussière ou rayures.

Vérification des taches d’huile et traitement

Vérifiez la surface de la sphère d’étalonnage pour détecter des taches d’huile. Si une tache d’huile est détectée, nettoyez la sphère d’étalonnage comme suit.

  1. Préparation : Porter des gants anti-poussière pour éviter le contact direct avec la surface de la sphère d’étalonnage afin d’éviter de laisser des empreintes, de l’huile ou d’autres contaminants.

  2. Nettoyage préliminaire de la sphère d’étalonnage : Utilisez un tissu non tissé imbibé d’éthanol anhydre pour essuyer délicatement la surface de la sphère d’étalonnage.

  3. Essuyer la sphère d’étalonnage avec un tissu non tissé : Après l’essuyage, utilisez un tissu non tissé propre pour enlever toute trace de graisse.

  4. Nettoyer la surface de la sphère d’étalonnage avec du liquide vaisselle : Si des graisses évidentes subsistent sur la surface de la sphère d’étalonnage après les étapes ci-dessus, utilisez du liquide vaisselle pour nettoyer la surface, puis séchez-la au souffle ou laissez-la sécher à l’air libre naturellement.

  5. Inspecter la surface de la sphère d’étalonnage : Inspectez soigneusement la surface de la sphère d’étalonnage afin de vous assurer qu’elle est propre, sans saleté évidente, poussière ou rayures.

Cette page est-elle utile ?

Veuillez nous indiquer comment améliorer :

Nous accordons de l’importance à votre vie privée

Nous utilisons des cookies pour vous offrir la meilleure expérience possible sur notre site web. En continuant à utiliser le site, vous reconnaissez accepter l’utilisation des cookies. Si vous refusez, un cookie unique sera utilisé pour garantir que vous ne soyez pas suivi ou reconnu lors de votre visite sur ce site.
