Mesurer les distances de segments à segments

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Cette étape est utilisée pour mesurer les distances entre des segments de ligne.

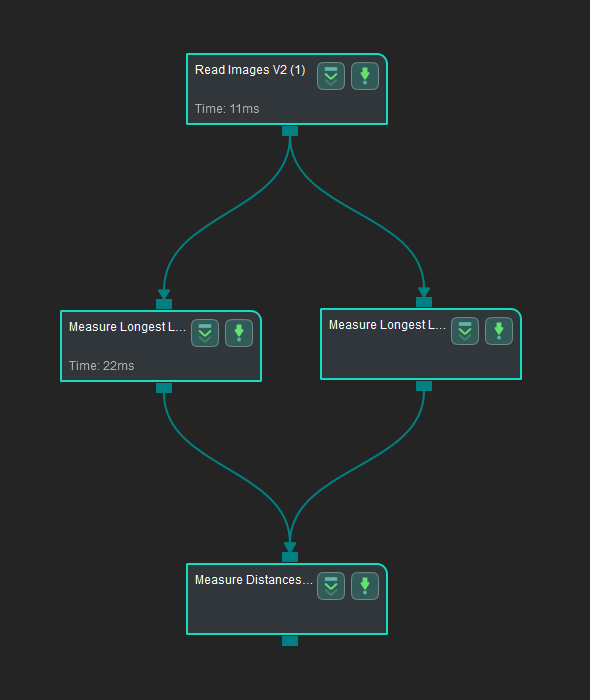

Exemple d’application

measure distances segments to segments application sample

Connectez Lire des images V2, Mesurer le segment de ligne le plus long, et Mesurer les distances de segments à segments pour mesurer la distance entre des segments de ligne.

Connecter les étapes

  1. Cliquez sur Mesurer le segment de ligne le plus long (1), accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).

  2. Cliquez sur Mesurer le segment de ligne le plus long (2), accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).

  3. Cliquez sur Mesurer les distances de segments à segments, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Measure Longest Line Segment_1_Line Segments comme Entrée 2 (Segments de ligne) et Measure Longest Line Segment_2_Line Segments comme Entrée 3 (Segments de ligne).

Configurer les paramètres et lire le résultat

Cliquez sur l’étape et configurez la Source d’image, le Chemin du fichier/dossier d’image et d’autres paramètres dans le panneau Paramètres de l’étape. Cliquez sur Exécuter pour lancer le projet après la configuration.

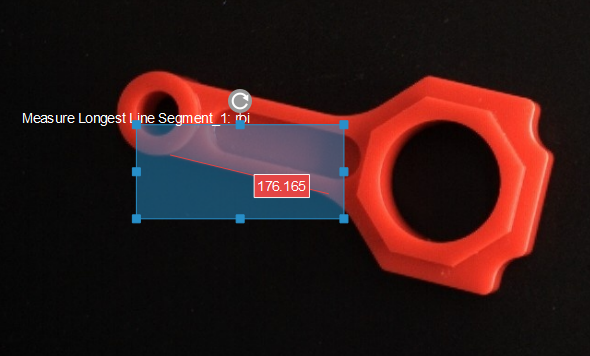

Cliquez sur l’étape et sélectionnez une ROI (région d’intérêt) dans la zone du canevas.

measure distances segments to segments segment 1

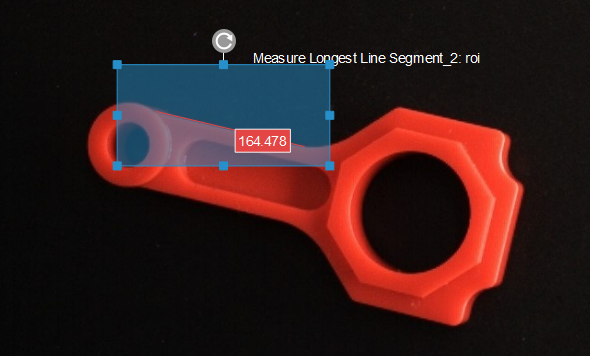

Cliquez sur l’étape et sélectionnez une ROI (région d’intérêt) dans la zone du canevas.

measure distances segments to segments segment 2

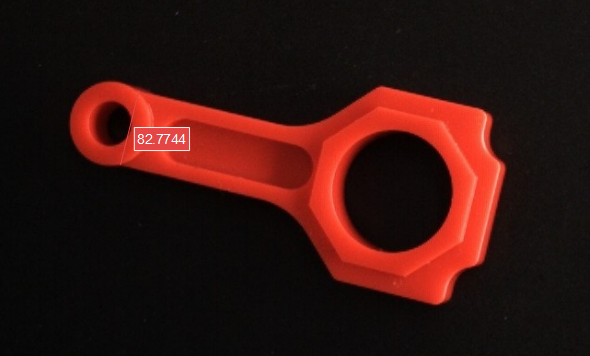

Cliquez sur l’étape, puis la distance (en pixels) entre les segments de ligne sera affichée dans la zone du canevas.

measure distances segments to segments measure result

  • Le résultat de mesure sera également affiché dans les panneaux Sortie de mesure et Vue des résultats. Vous pouvez également définir la LSL (limite inférieure de spécification) et l’USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
