Projection orthographique
Fonction

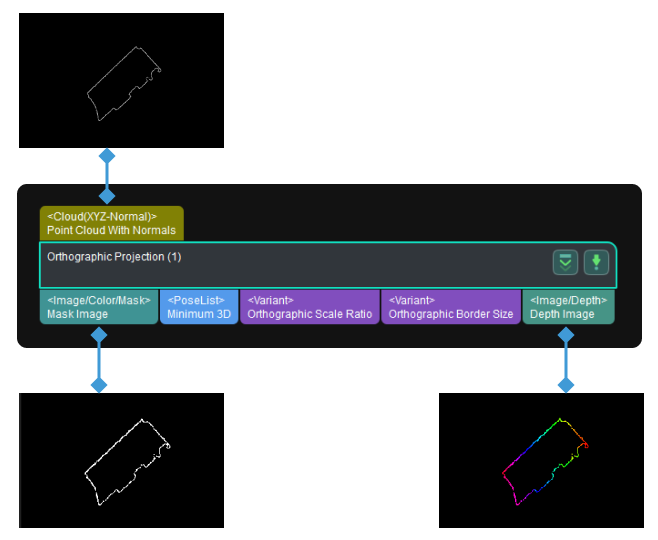

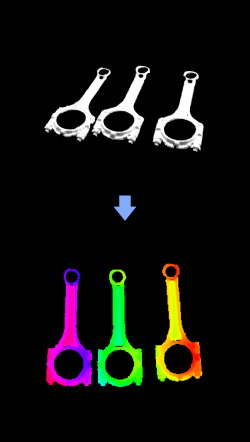

Cette étape projette orthographiquement un nuage de points 3D en une carte de profondeur 2D, ce qui permet d’éviter la distorsion de perspective dans une projection ordinaire.
Scénario d’utilisation
Cette étape est généralement utilisée pour la mesure. Elle projette un nuage de points 3D en une carte de profondeur 2D pour un traitement ultérieur dans les étapes de mesure suivantes.
Description des paramètres
|
Veuillez cliquer avec le bouton droit et sélectionner Afficher tous les paramètres pour voir tous les paramètres de cette étape. |
Paramètres de la projection orthographique
- Résolution
-

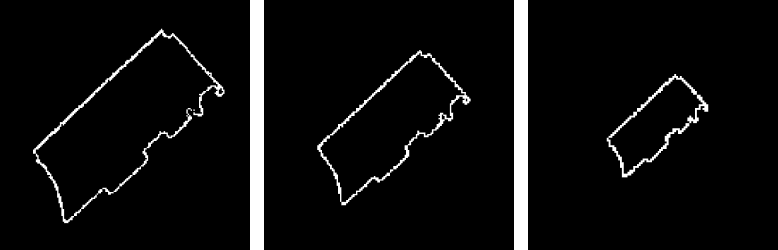

Description: Ce paramètre représente le nombre de pixels par unité de longueur (1 mètre) sur l’image 2D formée par la projection orthographique.
Valeur par défaut: 1000.0000
Instruction de réglage: Veuillez vous référer à exemple de réglage pour le résultat de l’application.
- Largeur de la bordure blanche du masque
-

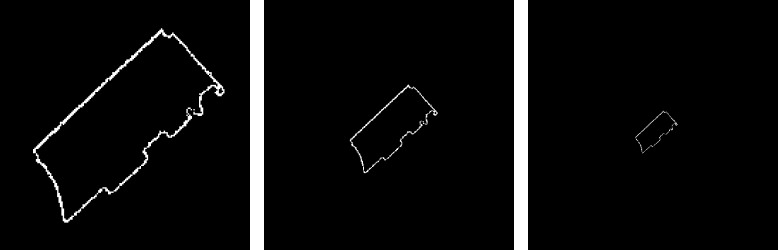

Description: Un cadre blanc sera ajouté au masque de l’image 2D formée par la projection. Ce paramètre précise la largeur du cadre.
Valeur par défaut: 100 px
Instruction de réglage: Veuillez vous référer à exemple de réglage pour le résultat de l’application.
Spécifier le point minimum
Description: Ce paramètre spécifie le sommet ayant les coordonnées X et Y minimales sur la boîte englobante du nuage de points. Une fois un point minimum et un point maximum spécifiés, la projection orthographique sera effectuée sur la plage comprise entre les points maximum et minimum.
Valeur par défaut: Non sélectionné.
Notes: Si vous sélectionnez ce paramètre, vous devrez définir Coordonnée X du point minimum et Coordonnée Y du point minimum.
- Coordonnée X du point minimum
-
Valeur par défaut: 0.000 mm
Recommandation de réglage: Si vous exécutez le projet avec Spécifier le point minimum non sélectionné, des valeurs de référence seront affichées dans le panneau de journal. Vous pouvez ajuster le paramètre en fonction des valeurs de référence jusqu’à ce que l’effet de la projection orthographique produise le résultat souhaité. En général, on s’attend à ce qu’il n’y ait pas de nuage de points parasite et qu’après la projection orthographique seule la zone où se trouve l’objet soit conservée.
- Coordonnée Y du point minimum
-
Valeur par défaut: 0.000 mm
Recommandation de réglage: Voir Coordonnée X du point minimum.
Spécifier le point maximum
Description: Ce paramètre spécifie le sommet ayant les coordonnées X et Y maximales sur la boîte englobante du nuage de points. Une fois un point minimum et un point maximum spécifiés, la projection orthographique sera effectuée sur la plage comprise entre les points maximum et minimum.
Valeur par défaut: Non sélectionné.
Notes: Si vous sélectionnez ce paramètre, vous devrez définir Coordonnée X du point maximum et Coordonnée Y du point maximum.
- Coordonnée X du point maximum
-
Valeur par défaut: 0.000 mm
Recommandation de réglage: Voir Coordonnée X du point minimum.
- Coordonnée Y du point maximum
-
Valeur par défaut: 0.000 mm
Recommandation de réglage: Voir Coordonnée X du point minimum.
Facteur d’échelle de la valeur Z
Description: Ce paramètre est utilisé pour mettre à l’échelle les valeurs Z dans la carte de profondeur 2D générée par la projection orthographique afin de convertir les unités. Par exemple, si vous devez convertir la valeur Z de mètres (m) en millimètres (mm), réglez ce paramètre sur 1000.
Valeur par défaut: 1000.000
