Calcul de l’erreur de parallélisme
Cette étape est utilisée pour calculer l’erreur de parallélisme à partir du nuage de points plan cible vers le nuage de points plan de référence.
|
Exemples d’application

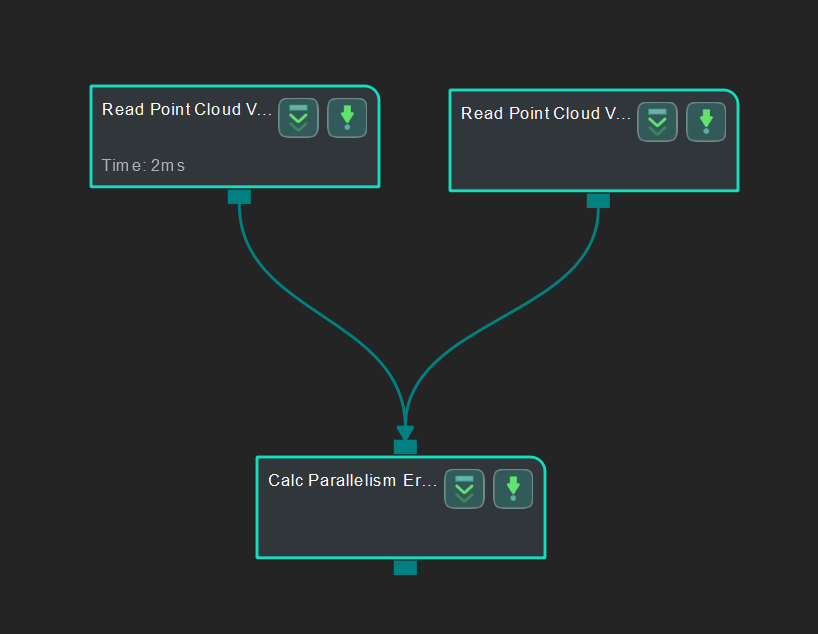

Connecter les étapes
Cliquez sur Calcul de l’erreur de parallélisme, accédez au panneau Sélection de la source d’entrée de l’étape, puis
-
sélectionnez Read Point Cloud V2_1_Point Cloud With Normals en tant qu’Entrée 1 (nuage de points plan cible) et
-
sélectionnez Read Point Cloud V2_2_Point Cloud With Normals en tant qu’Entrée 2 (nuage de points plan de référence).
Paramètres
-
Configurer dans Lire le nuage de points V2 (1):
Cliquez sur l’étape et configurez la source du nuage de points (nuage cible) et les autres paramètres dans le panneau Paramètres de l’étape.
-
Configurer dans Lire le nuage de points V2 (2):
Cliquez sur l’étape et configurez la source du nuage de points (nuage de points de référence) et les autres paramètres dans le panneau Paramètres de l’étape.

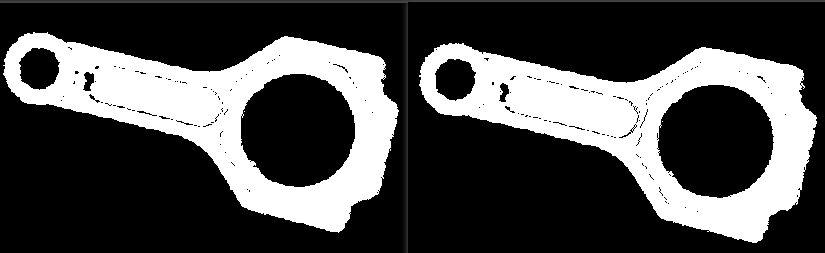

Les nuages de points utilisés dans cet exemple d’application sont présentés ci-dessous (nuage cible à gauche et nuage de points de référence à droite).
Cliquez sur Exécuter pour lancer le projet après les réglages.
Lire le résultat

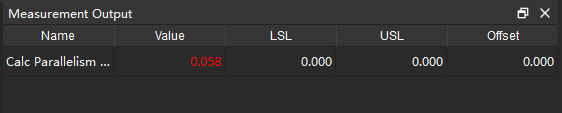

Après l’exécution du projet, cliquez sur Calcul de l’erreur de planéité et vérifiez l’erreur de parallélisme dans le panneau Sortie de mesure.
Vous pouvez définir la LSL (limite inférieure de spécification) et l’USL (limite supérieure de spécification) dans les panneaux Sortie de mesure et Vue des résultats afin de vérifier si la mesure est conforme à la spécification.
