Obtenir les nuages de points de la couche la plus haute
Fonction

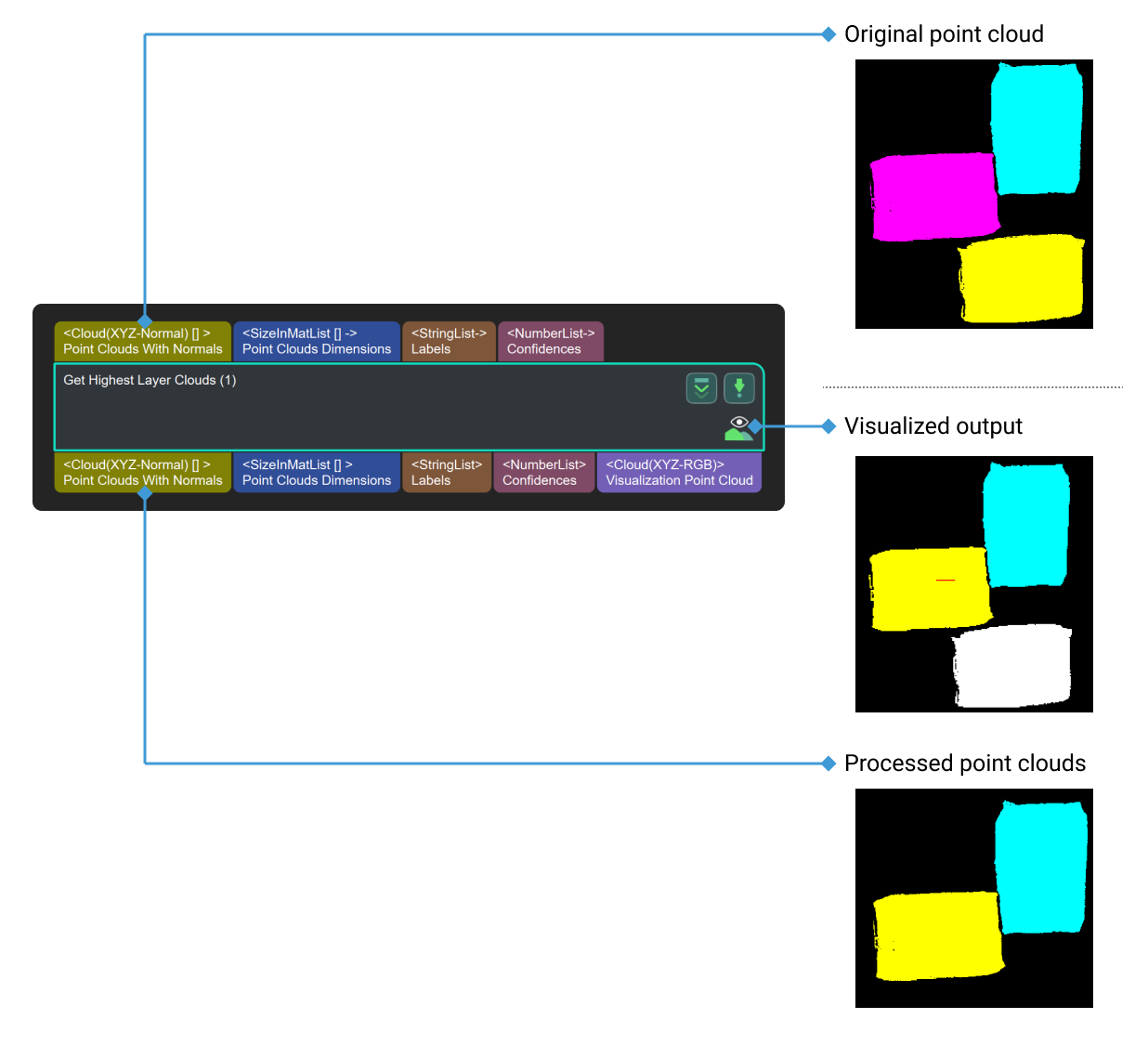

Cette étape trie les centres des parties du nuage de points par ordre décroissant selon une direction spécifiée, puis obtient le nuage de points de la couche la plus haute.
Scénario d’utilisation
Conserver les nuages de points qui répondent aux exigences le long de la direction de référence définie par l’utilisateur. Contrairement à Points de la couche la plus haute, cette étape traite directement le nuage de points et suit généralement des étapes telles que Regroupement du nuage de points, et Appliquer des masques au nuage de points.
Description des paramètres
Direction de référence
- X, Y, Z
-
Réglage par défaut: X = 0; Y = 0; Z = 1.0
Description: Définissez la valeur X, Y ou Z pour définir une direction de référence.
Paramètres de couche
- Obtenir uniquement la plus haute
-
Valeur par défaut: Non sélectionné.
Description: Sélectionnez pour obtenir le nuage de points sur la couche la plus haute suivant la direction spécifiée. Sinon, tous les nuages de points sur la couche la plus haute seront obtenus.
- Hauteur de couche
-
Description: Ce paramètre sert à définir la hauteur de couche des nuages de points de la couche la plus haute. Les nuages de points situés dans cette hauteur seront conservés.
Valeur par défaut: 100.000 mm

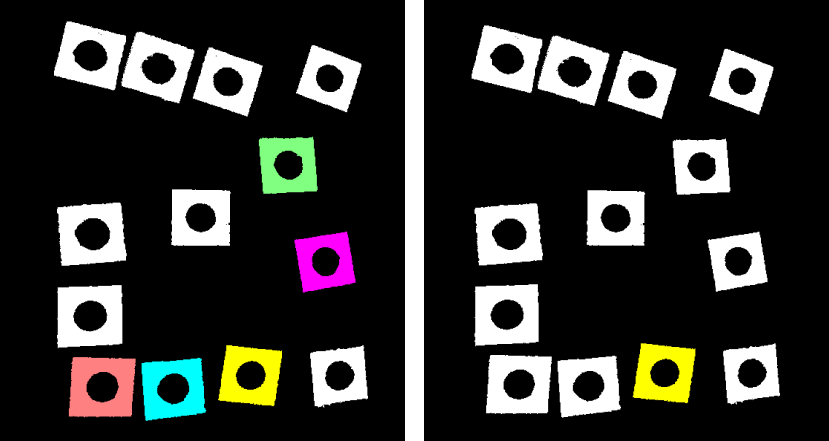

La figure ci-dessous montre les effets de sortie lorsque la hauteur de couche est réglée respectivement à 100.000 mm et 35.000 mm.
- Tolérance de couche
-
Valeur par défaut: 1.0000
Description: Définissez la limite supérieure de la différence de hauteur entre la couche la plus haute et le reste des couches, égale au produit de la hauteur de couche et de la tolérance de couche. Si la distance du point à la couche la plus haute est inférieure à cette limite supérieure, il se trouve sur la couche la plus haute.
Paramètres du nuage
- Utiliser la normale du plus grand nuage de points
-
Réglage par défaut: Non sélectionné.
Description: Sélectionnez pour utiliser la normale du plus grand nuage de points comme direction de référence. Une fois cette option sélectionnée, la Direction de référence sera invalide.
