Supprimer les polygones chevauchants

Liste des valeurs : SingleMask (un masque s’applique à tous les polygones), CorrespondingMasks (un masque s’applique à un polygone)

Instruction : Pour modifier la façon dont le masque est utilisé. Vous pouvez choisir d’appliquer un masque à tous les polygones ou d’appliquer différents masques à chaque polygone en conséquence.

Instruction : Le masque de la boîte est translaté d’une demi-longueur et d’une demi-largeur le long des directions positive et négative des axes long et court. Le rapport de l’aire du masque décalé au-delà de la couche la plus élevée du masque à l’aire du masque lui-même sera calculé, et s’il est supérieur au seuil, la boîte est considérée comme sur la frontière de la couche la plus élevée. D’une manière générale, si le masque de boîte rectangulaire est situé aux coins du masque de la couche la plus élevée, dès que le masque est décalé d’une demi-longueur ou largeur dans la direction de suppression du masque de la couche la plus élevée, le rapport devrait être de 0.5, donc la valeur par défaut du seuil minimal est 0.45 . Lorsque la valeur augmente, en règle générale, au-delà de 0.5, tous les polygones seront filtrés. Cette étape donnera la priorité au masque de la boîte au point d’angle, donc l’aire du masque de la boîte à la bordure doit être déterminée en premier.

Instruction : Le masque de la boîte est translaté d’une demi-longueur et d’une demi-largeur le long des directions positive et négative des axes long et court. Le rapport de l’aire du masque décalé au-delà de la couche la plus élevée du masque à l’aire du masque lui-même sera calculé, et s’il est inférieur au seuil, la boîte est considérée comme sur la frontière de la couche la plus élevée. D’une manière générale, si le masque de boîte rectangulaire est situé aux coins du masque de la couche la plus élevée, dès que le masque est décalé d’une demi-longueur ou largeur dans la direction de suppression du masque de la couche la plus élevée, le rapport devrait être de 0.5, donc le seuil maximal par défaut est 0.6. Cette étape donnera la priorité au masque de la boîte au point d’angle, donc l’aire du masque de la boîte à la bordure doit être déterminée en premier.

Instruction : Si le rapport de chevauchement de deux polygones dépasse le seuil. l’un des polygones doit être filtré.

Liste des valeurs : AtCorners, None

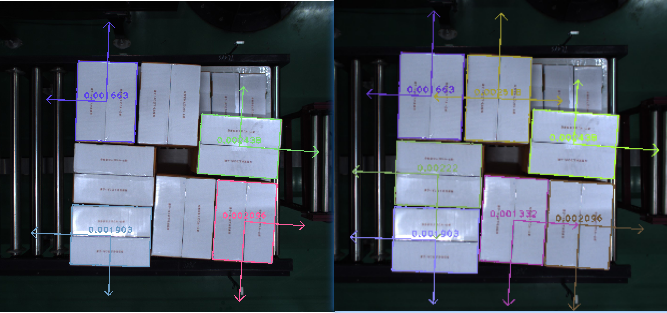

Instruction : Comme illustré ci-dessous, l’image de gauche correspond à la sortie sous le réglage par défaut, et celle de droite correspond à la sortie lorsque le paramètre est réglé sur None.
