Comment choisir le modèle en fonction des caractéristiques d’appariement 3D ?
Il existe de nombreux types de pièces utilisant l’appariement 3D, et il n’est pas facile de choisir le bon modèle d’appariement. Avant de sélectionner un modèle, vous devez comprendre les caractéristiques de la pièce.
-
Caractéristiques de la pièce :

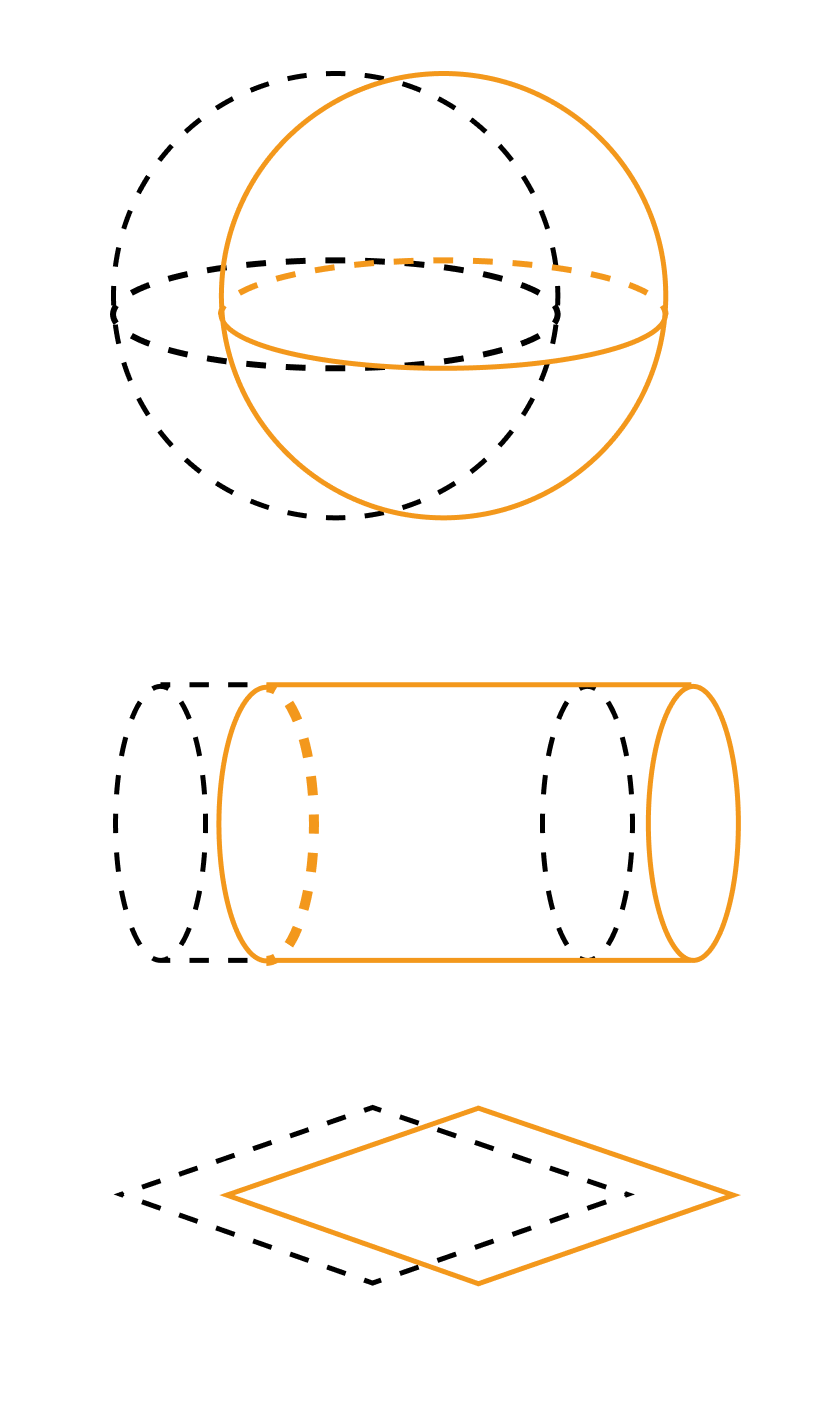

Voici un exemple de sphère, de cylindre et de plan en losange. Dans la figure suivante, le noir représente l’objet avant le déplacement et l’orange l’objet après le déplacement. Lorsqu’ils se déplacent de la même distance, le degré de recouvrement, du plus élevé au plus faible, est : plan en losange > cylindre > sphère. Par conséquent, l’intensité de contrainte de ces objets, de la plus forte à la plus faible, est : sphère > cylindre > plan en losange. On peut en conclure que plus il y a de faces dans l’appariement 3D, plus la contrainte est forte.
-
Comment choisir le modèle :
Pour n’importe quelle pièce, déplacez-la d’une distance fixe dans n’importe quelle direction et déterminez le modèle à utiliser en fonction du degré de recouvrement de la pièce avant et après le déplacement. Si le degré de recouvrement est élevé, la pièce est moins contrainte, et vous pouvez choisir le modèle de bord ; si le recouvrement est faible, la pièce est davantage contrainte, et vous devez choisir le modèle de surface.
