Conceptions de cadres de montage de caméra

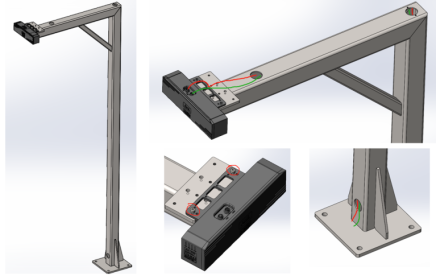

Cette forme convient aux environnements sans vibrations marquées. Elle se caractérise par une structure simple et une installation aisée.

Exigences de conception :

Cette forme convient aux environnements avec vibrations marquées. Le portique offre un châssis de support plus robuste. Il résiste donc mieux aux vibrations et aux chocs externes et garantit la stabilité de la caméra.

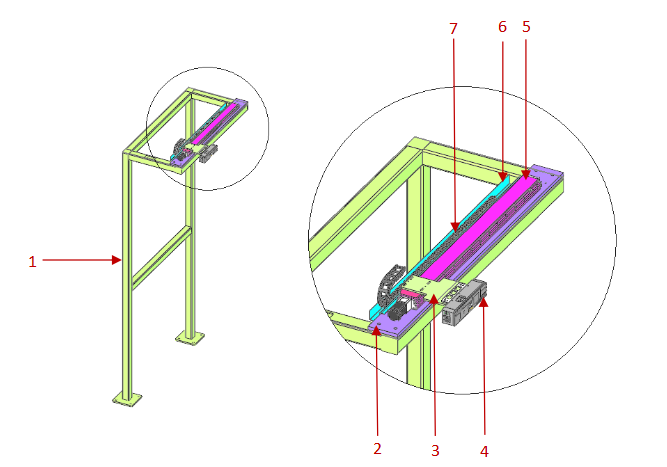

Le cadre entraîné par module servo exige un fonctionnement fluide, sans à-coups aux phases de démarrage et d’arrêt. Vitesse normale de fonctionnement recommandée : ≤250 mm/s. Les composants d’un cadre entraîné par module servo sont montrés sur la figure ci-dessous : 1-corps de cadre, 2-platine de montage du module, 3-platine de montage de la caméra, 4-caméra, 5-module servo, 6-platine de montage de chaîne porte-câbles, et 7-chaîne porte-câbles.

Corps de cadre : Soudé à partir d’acier carré 100*100. Si l’ensemble du cadre est haut, vous pouvez ajouter des entretoises diagonales ou utiliser d’autres méthodes de rigidification. Platine de montage du module et cadre de montage de la caméra : Une grande résistance et rigidité sont requises pour garantir la stabilité de la caméra lorsque le module servo est en fonctionnement. Module servo : La précision de repositionnement des modules servo est généralement de ±0,01 mm, ±0,02 mm, ±0,05 mm, ±0,1 mm, ±0,2 mm, etc. Vous pouvez sélectionner le module servo linéaire selon les exigences de précision réelles de votre projet. Il est recommandé d’utiliser un servomoteur pour la partie d’entraînement. Chaîne porte-câbles : Sélectionnez des composants standard disponibles sur le marché en fonction du diamètre de votre câble bus. En général, la surface de section occupée par le câble bus doit être inférieure à 60 % à 80 % du volume interne de la chaîne porte-câbles. Platine de montage de chaîne porte-câbles : Fabriquée par pliage de tôle selon les besoins.

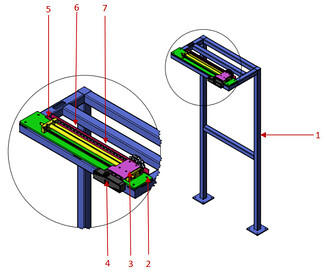

La précision de positionnement des vérins pneumatiques est légèrement inférieure à celle des modules servo, avec une précision typique de ±0,1 mm. Le cadre entraîné par vérin pneumatique exige un fonctionnement fluide, sans à-coups aux phases de démarrage et d’arrêt. Vitesse normale de fonctionnement recommandée : ≤200 mm/s. Les composants d’un cadre entraîné par vérin pneumatique sont montrés sur la figure ci-dessous : 1-corps de cadre, 2-platine de montage du vérin pneumatique, 3-platine de montage de la caméra, 4-caméra, 5-vérin pneumatique, 6-platine de montage de chaîne porte-câbles, et 7-chaîne porte-câbles.

Vérin pneumatique : Choisissez la course du vérin en fonction de la distance réelle des piles sur site. Pour le type de vérin, il est recommandé de choisir un vérin à tige guidée. Sinon, il doit être utilisé avec un guidage linéaire. Le vérin pneumatique doit être utilisé avec un amortisseur à huile et une butée de fin de course. En outre, il doit être équipé d’un régulateur de débit d’échappement. Pour la conception et la sélection du corps de cadre, de la platine de montage du vérin pneumatique, de la platine de montage de chaîne porte-câbles et de la chaîne porte-câbles, veuillez vous référer au cadre entraîné par module servo.

Compte tenu de facteurs tels que les chocs sur le vérin pneumatique, la précision globale de fonctionnement, les vibrations de la caméra à la position d’accostage et la stabilité à long terme, cette méthode n’est pas recommandée.

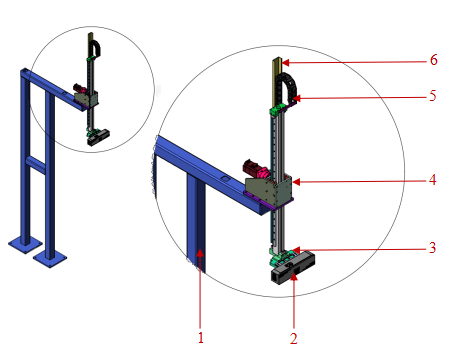

Exigences de conception : Le cadre de montage de la caméra doit fonctionner en douceur, sans impacts sévères pendant le fonctionnement ; la vitesse de déplacement doit être inférieure à 250 mm/s ; assurer un fonctionnement fluide et stable du mécanisme mobile. Le cadre de montage de la caméra doit être rigide afin d’assurer l’absence de vibrations en fonctionnement. Les composants d’un cadre de montage vertical électrique de caméra sont illustrés sur la figure ci-dessous : 1-corps de cadre, 2-caméra 3D, 3-platine de montage de la caméra, 4-ensemble pignon-crémaillère, 5-chaîne porte-câbles, et 6-platine de montage de chaîne porte-câbles.

Ensemble pignon-crémaillère : Il est recommandé de choisir un moteur avec frein afin d’empêcher la caméra de tomber en chute libre après une coupure de courant inattendue.

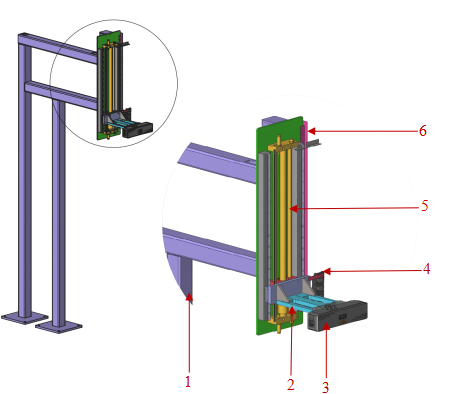

Exigences de conception : Le cadre de montage de la caméra doit fonctionner en douceur, sans impacts sévères pendant le fonctionnement ; la vitesse de déplacement doit être inférieure à 200 mm/s ; assurer un fonctionnement fluide et stable du mécanisme mobile.Le cadre de montage de la caméra doit être rigide afin d’assurer l’absence de vibrations en fonctionnement. Les composants d’un cadre de montage vertical pneumatique de caméra sont illustrés sur la figure ci-dessous : 1-corps de cadre, 2-platine de montage de la caméra, 3-caméra 3D, 4-chaîne porte-câbles, 5-vérin sans tige, et 6-platine de montage de chaîne porte-câbles.

Vérin pneumatique : Choisissez la course du vérin en fonction de la distance réelle des piles sur site. Le vérin pneumatique doit être utilisé avec un amortisseur à huile et une butée de fin de course. En outre, il doit être équipé d’un régulateur de débit d’échappement. Choisissez le distributeur pneumatique centre fermé pour votre vérin. Cela empêche la caméra de tomber en chute libre lorsque l’air est coupé.

Compte tenu de facteurs tels que les chocs sur le vérin pneumatique, la précision globale de fonctionnement, les vibrations de la caméra à la position d’accostage et la stabilité à long terme, cette méthode n’est pas recommandée.
