Déplacement dynamique
Fonction
Cette étape guide le robot à se déplacer en fonction de la pose la plus élevée reçue de l’étape correspondante « Reconnaissance visuelle », et ainsi la caméra peut se trouver à une distance appropriée de l’objet cible.
Description des paramètres
Paramètres communs des étapes de type déplacement
Envoyer le point de passage
Sélectionné par défaut, c’est-à-dire envoyer le point de passage actuel au récepteur, tel que le robot. Une fois désélectionné, le point de passage actuel ne sera pas envoyé. Cependant, le point de passage restera dans le trajet planifié.
Essayer une exécution continue à travers les étapes non-déplacement suivantes
Non sélectionné par défaut. Lorsque des Étapes non-déplacement, telles que Reconnaissance visuelle, Régler DO, Vérifier DI, etc., sont connectées entre des Étapes de type déplacement, l’envoi des points de passage sera interrompu, et le robot réel marquera une courte pause, ce qui réduit la fluidité de l’exécution.
Lorsque ce paramètre est sélectionné, le projet continuera à s’exécuter sans attendre que l’Étape de type déplacement en cours ait terminé son exécution, et le robot pourra ainsi se déplacer de manière fluide, sans pauses. Cependant, sélectionner ce paramètre peut entraîner la fin prématurée de l’exécution de l’Étape.
Pourquoi cette fonctionnalité peut-elle provoquer la fin prématurée de l’exécution de l’Étape ?
Mech-Viz enverra simultanément plusieurs points de passage au robot lorsque le projet s’exécute. Lorsque les JPs actuellement renvoyés par le robot correspondent au dernier point de passage envoyé par Mech-Viz, Mech-Viz supposera que le robot s’est déplacé jusqu’au dernier point de passage.
Par exemple, il y a 10 Étapes de type déplacement dans un trajet, et la pose de la 5e Étape de type déplacement est identique à celle de la dernière Étape de type déplacement. Lorsque le robot se déplace à faible vitesse, les JPs courants seront envoyés à Mech-Viz après que le robot aura atteint le 5e point de passage. Étant donné que les poses de la 5e Étape de type déplacement et de la dernière Étape de type déplacement sont identiques, Mech-Viz peut déterminer par erreur que le robot a atteint tous les points de passage et terminer la commande de manière prématurée.
Ne pas vérifier la collision avec l’objet cible déposé
Une fois Détecter les collisions sur les objets cibles activé dans le panneau Collisions, sélectionner ce paramètre désactivera la détection de collision entre le robot, l’outil du robot et les objets cibles déposés. En général, ce paramètre est sélectionné dans l’Étape de type déplacement suivant l’Étape dont Prendre ou déposer est défini sur Déposer, afin d’éviter des détections de collision erronées.
Exemple d’application :
Le TCP d’un préhenseur à vide de dépalletisation est généralement défini à l’intérieur du modèle plutôt que sur la surface du préhenseur à vide. En conséquence, lors de la prise d’une boîte, le modèle du préhenseur à vide peut chevaucher le modèle de la boîte. Cependant, le logiciel ne détecte pas les collisions entre l’outil terminal et l’objet cible saisi, de sorte qu’aucune alarme de collision ne sera déclenchée pendant la prise. Une fois que le robot dépose la boîte, le modèle de la boîte saisie devient un modèle de scène, et le logiciel commencera à détecter la collision entre l’outil terminal et le modèle de scène de la boîte, ce qui déclenchera une alarme de collision et empêchera l’achèvement de la tâche de palettisation.
Une fois ce paramètre sélectionné, aucune collision entre le robot, l’outil terminal et le modèle de l’objet cible déposé ne sera détectée, et le problème ci-dessus sera résolu.
Mode de détection de collision par nuage de points
En général, Auto peut être sélectionné, c’est-à-dire appliquer directement les paramètres de Détection de collision par nuage de points dans le panneau Collisions. Pour les Étapes entre la prise et la dépose, Vérifier la collision peut généralement être sélectionné.
Auto |
Paramètre par défaut. Une fois Détecter les collisions sur les objets cibles activé dans le panneau Collisions, seules les collisions de nuage de points de l’Étape « Déplacement par vision » et des Étapes « Déplacement relatif » qui dépendent de l’Étape « Déplacement par vision » seront détectées, tandis que les autres Étapes de type déplacement ne seront pas détectées. |
Ne pas vérifier la collision |
Les collisions de nuage de points de toutes les Étapes de type déplacement ne seront pas détectées. |
Vérifier la collision |
Les collisions de nuage de points de toutes les Étapes de type déplacement seront détectées. |
Ignorer la symétrie de l’objet cible
Ce paramètre n’est visible que lorsque le Type de point de passage de l’Étape de type déplacement est défini sur Pose de l’objet cible.
La symétrie de l’objet cible mentionnée ici fait référence à la Symétrie de rotation de l’objet cible tenu prédéfinie dans l’éditeur d’objet cible lors de configuration du modèle de collision.
Aucune |
Paramètre par défaut, c’est-à-dire n’ignorer la symétrie sur aucun axe. |
Autour de l’axe Z du repère de l’objet cible |
Ignorer uniquement la symétrie autour de l’axe Z. |
Autour des axes X&Y du repère de l’objet cible |
Ignorer la symétrie autour des axes X et Y. |
Autour de tous les axes |
Une fois la symétrie autour de tous les axes ignorée, le robot déposera l’objet strictement selon la pose de l’objet cible. |
| Lorsque des Étapes de type déplacement sont utilisées pour déposer les objets cibles, la cohérence des poses de dépose des objets cibles ne peut pas être garantie dès lors que la symétrie de rotation est appliquée. Si vous souhaitez que tous les objets cibles soient déposés strictement selon une règle spécifique, ignorez la symétrie de l’objet cible autour de tous les axes. |
Port de sortie en cas d’échec de planification
Une fois ce paramètre sélectionné, un port de sortie Échec de planification sera ajouté à l’Étape.
Si la planification de trajectoire de l’Étape actuelle réussit, le flux de travail continuera le long du port de sortie Succès. Si la planification de trajectoire de l’Étape actuelle échoue, le flux de travail poursuivra le long du port de sortie Échec de planification. Si plusieurs Étapes de type déplacement avec des ports de sortie « Échec de planification » s’affichent dans la même entrée d’historique de planification, le flux de travail poursuivra le long du port de sortie « Échec de planification » de la première Étape de type déplacement.
Paramètres de détection des collisions pour l’objet cible tenu
Avant de configurer ce groupe de paramètres, veuillez accéder au panneau Collisions et activer Détecter les collisions sur les objets cibles.
| La désactivation de la détection des collisions augmentera les risques de collision. Veuillez sélectionner les paramètres suivants avec précaution. |
Ne pas vérifier les collisions avec les objets de la scène
Une fois ce paramètre sélectionné, les collisions entre l’objet cible tenu et le modèle de scène ne seront pas détectées, ce qui réduit la charge de calcul de la détection des collisions dans le logiciel, accélère la planification de trajectoire et optimise le temps de cycle global.
Ne pas vérifier les collisions avec le robot
Une fois ce paramètre sélectionné, les collisions entre l’objet cible tenu et le robot ne seront pas détectées, ce qui réduit la charge de calcul de la détection des collisions dans le logiciel, accélère la planification de trajectoire et optimise le temps de cycle global.
Ne pas vérifier les collisions avec le nuage de points
Une fois la Détection des collisions avec le nuage de points activée dans le panneau Collisions, la sélection de ce paramètre arrêtera la détection des collisions entre l’objet cible tenu et le nuage de points, réduisant davantage la charge de calcul du logiciel, raccourcissant le temps de planification de trajectoire et améliorant le temps de cycle global.
Décalage Z (objet cible le plus élevé vers le point de passage)
| Valeur par défaut |
0.000 mm |
| Instruction |
Lorsque la caméra est montée en mode EIH, la distance entre la caméra et l’objet cible doit rester inchangée lorsque le robot saisit l’objet cible. Une fois ce paramètre défini, la coordonnée Z du point de passage correspondant à « Déplacement dynamique » sera ajustée en fonction de la valeur Z de la pose la plus élevée provenant de l’étape Reconnaissance visuelle. (Coordonnée Z du point de passage = décalage Z + coordonnée Z de la pose de l’objet cible la plus élevée.) |
Limite inférieure de Z de la pose du robot
| Valeur par défaut |
-10000.000 mm |
| Instruction |
La valeur minimale de Z de la pose du robot que le TCP réel du robot est autorisé à atteindre. |
Paramètres de déplacement de base
Les paramètres de déplacement de base des Étapes de type déplacement servent à définir la vitesse et le type de mouvement du robot lorsqu’il se déplace vers le point de passage.
Prélèvement ou dépose
Le paramétrage de ce paramètre facilite la vérification de la logique du projet Mech-Viz. Veuillez choisir une option appropriée selon la situation sur site et veillez à ce que l’Étape utilisée pour le prélèvement soit placée avant l’Étape utilisée pour la dépose.
Non spécifié |
Valeur par défaut |
Prélèvement |
Veuillez sélectionner cette option lorsque l’Étape de type déplacement est avant « Mouvement de vision ». |
Dépose |
Veuillez sélectionner cette option lorsque l’Étape de type déplacement est après « Mouvement de vision ». |
Type de mouvement
Déplacement articulé |
Mouvement articulaire, qui guide le robot pour suivre une trajectoire courbe. Le mouvement articulaire est moins susceptible d’atteindre des singularités le long de la trajectoire.
|
Déplacement linéaire |
Mouvement linéaire, qui guide le robot à se déplacer de manière linéaire.
|
Évitement des singularités
Lorsque le type de mouvement est Déplacement linéaire, l’activation de cette fonction peut simuler un déplacement linéaire par un déplacement articulé en plusieurs segments, réduisant ainsi les problèmes de singularité dans une certaine mesure.
Paramètres de configuration
| Limiter aux segments de mouvement | Nombre spécifique | Sans limite |
|---|---|---|
Fonctionnalité |
Simuler un déplacement linéaire en utilisant un déplacement articulé avec un nombre de segments spécifié par l’utilisateur. |
Le logiciel calcule le nombre de segments nécessaires pour simuler un déplacement linéaire. |
Avantages |
|
|
Inconvénients |
|
|
| Paramètre | Description |
|---|---|
Nombre de segments |
Le nombre de segments de déplacement articulé spécifié par l’utilisateur lorsque Limiter aux segments de mouvement est réglé sur Nombre spécifique. |
Déviation maximale de position |
La déviation maximale autorisée de la nouvelle trajectoire articulée multi-segments par rapport à la trajectoire linéaire originale. Plus la déviation maximale de position est grande, plus le taux de réussite de l’évitement des singularités est élevé, et plus la similitude entre la trajectoire réelle et la ligne droite est faible. |
Déviation angulaire maximale |
La déviation angulaire maximale autorisée de la nouvelle trajectoire articulée multi-segments par rapport à la trajectoire linéaire originale. Plus la déviation angulaire maximale est grande, plus le taux de réussite de l’évitement des singularités est élevé, et plus la similitude entre la trajectoire réelle et la ligne droite est faible. |
Vitesse et accélération
La vitesse et l’accélération déterminent la rapidité de déplacement du robot. En général, l’accélération définie doit être inférieure à la vitesse. Lorsque l’accélération définie est supérieure à la vitesse, le robot se déplacera de manière saccadée.
| Les vitesses de Mouvement de vision et des Étapes antérieures et ultérieures doivent être relativement faibles afin de garantir que les objets puissent être prélevés de manière stable. |
Rayon d’arrondi
En général, la configuration par défaut peut être utilisée.
-
Le rayon d’arrondi désigne la distance entre le point cible et le point où le robot commence à tourner. Plus le rayon d’arrondi est grand, plus les transitions de mouvement du robot sont fluides. Si le robot se déplace dans un espace relativement petit, veuillez définir un rayon d’arrondi plus faible.
-
Si le robot se déplace dans un espace relativement grand sans obstacles et que la distance entre deux segments de trajectoire consécutifs est longue, veuillez définir un rayon d’arrondi plus grand.
Contrainte JPs
Définition des termes
| Épaule |
La relation de position relative entre le centre du poignet et Axis1. Axis1 désigne l’axe du centre de rotation de l’axe 1 du robot. |
| Coude |
Relation de position relative entre le poignet et l’avant-bras, c’est-à-dire la ligne reliant les centres de rotation des axes 2 et 3 du robot. |
| Poignet |
Le poignet correspond à l’axe 5 du robot. Des JPs de poignet négatifs indiquent que le poignet du robot peut tourner dans le sens négatif. |
Liste des valeurs
| Automatique |
Il n’y a pas de contrainte sur le mouvement de cette articulation. La solution optimale est celle dans laquelle chaque axe tourne le moins. |
| Maintenir |
Contraindre la prochaine solution de JPs selon l’état actuel des JPs. Par exemple, si le JP actuel de l’axe 3 est positif, seules les solutions dans lesquelles le JP de l’axe 3 est positif seront prises en compte pour le prochain point de passage. |
| Devant |
Le centre du poignet est devant l’axe 1. |
| Derrière |
Le centre du poignet est derrière l’axe 1. |

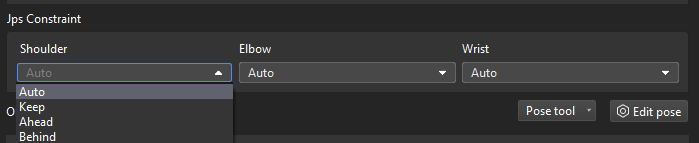

Après avoir cliqué sur
, une fenêtre affichant toutes les solutions de JPs pour la pose actuelle apparaîtra.
Après avoir cliqué sur l’une des solutions, la pose correspondante de la solution sera affichée dans la zone de simulation 3D. Ainsi, vous connaîtrez les solutions possibles sous différentes contraintes, comme illustré ci-dessous.
-
Les paramètres de contrainte JPs s’appliquent uniquement aux robots à 6 axes. On considère que les robots à 4 axes n’ont pas de positions d’épaule, de coude ou de poignet anormales.
-
Relative Move, Custom Pallet Pattern et Predefined Pallet Pattern ne prennent pas en charge les paramètres de contrainte JPs. Des paramètres de contrainte JPs par défaut sont définis pour ces étapes, c’est-à-dire que les statuts de l’épaule, du coude et du poignet ne changeront pas, et le mouvement du robot ne change pas de système de solution (ne passe pas par des singularités).
Type de point de passage
Description du type de point de passage
TCP |
Le point de passage sera représenté par les valeurs X, Y, Z, des angles d’Euler, des quaternions ou des vecteurs de rotation dans le repère de l’outil.
|
JPs |
Le point de passage sera représenté par les positions articulaires du robot.
|
Pose de l’objet cible |
Le point de passage sera représenté par les valeurs X, Y, Z, des angles d’Euler, des quaternions ou des vecteurs de rotation dans le repère de l’objet. Elle se concentre sur la description de la position et de l’orientation des objets cibles réels à manipuler ou traiter lorsque le robot exécute des tâches.
|
| Lorsque le type de point de passage est défini sur Pose de l’objet cible, veuillez ne pas ajuster les points de préhension à l’aide des Étapes d’ajustement de la pose dans Mech-Vision, car cela peut entraîner une préhension imprécise. |
La méthode pour déterminer le type de point de passage est illustrée dans la figure ci-dessous.
Description des paramètres
Outil de pose |
Transformer la pose |
Transformer la pose actuelle en une nouvelle. Convient aux réglages fins. |
Rectifier la pose |
Définir les coordonnées de P1, P2 et P3 conformément aux instructions, puis rectifier la pose de l’objet par la méthode des trois points. Elle convient aux scénarios où les objets sont inclinés et leur pose ne peut pas être déterminée aisément. Par exemple, lorsqu’un parallélépipède s’incline, sa pose est difficile à déterminer. Rectifier la pose peut être utilisé ici pour calculer la pose du parallélépipède, et le robot peut ainsi se déplacer vers la pose rectifiée. |
|
Modifier la pose |
Saisir directement des quaternions ou des angles d’Euler pour ajuster la pose. Vous pouvez également copier et coller la pose. |
|
Modifier les JPs |
Similaire à la fonction Modifier la pose. Vous pouvez copier et coller les JPs en radians ou en degrés. |
|
Définir le point de passage |
Lire la pose actuelle du robot simulé et la définir comme point de passage. |
|
Déplacer le robot simulé |
Déplacer le robot simulé vers la pose définie dans le point de passage actuel. |
|
Afficher toutes les JPs |
Afficher toutes les solutions de positions articulaires correspondant au point de passage actuel. |
|
Enseigner la pose de l’objet cible |
Enregistrer la pose de l’objet cible obtenue en déplaçant manuellement le robot. |
|
