Calcul de l’intersection entre deux segments de ligne
Fonction

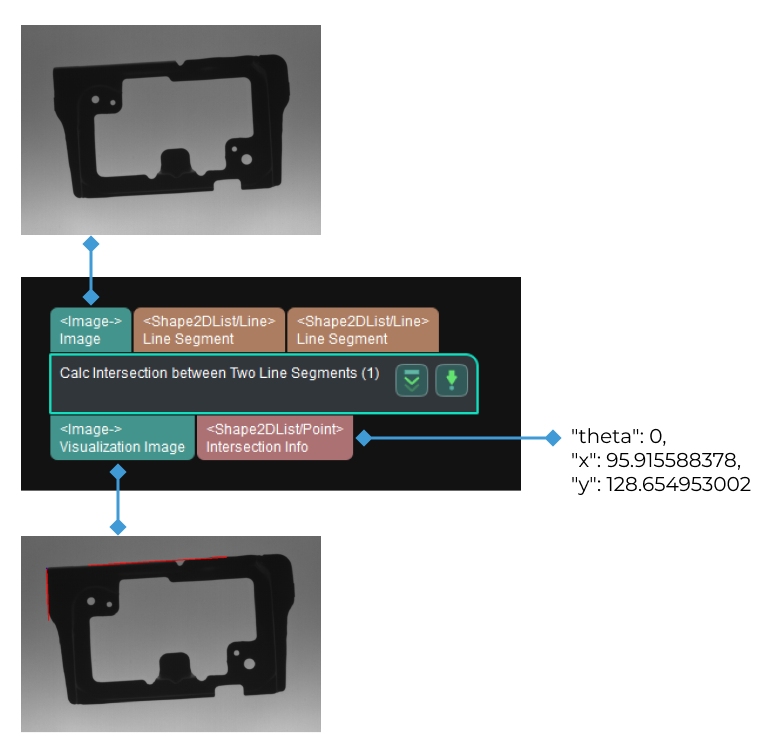

Cette étape est utilisée pour calculer les coordonnées (en pixels) du point d’intersection entre deux segments de ligne.
Scénario d’utilisation
Cette étape est généralement utilisée pour localiser des points caractéristiques d’objets dans des scénarios de mesure.
Ajustement des paramètres
Type d’intersection
Description: Spécifie le type d’intersection que vous souhaitez calculer.
Liste de valeurs: Prolongement de la ligne et Entre les extrémités.
Valeur par défaut: Entre les extrémités
-
Entre les extrémités: Calculer l’intersection à l’intérieur des extrémités d’un segment de ligne. Si les deux segments de ligne ne se coupent pas, les informations d’intersection en sortie seront null.
-
Prolongement de la ligne: Calculer l’intersection sur le prolongement de la ligne du segment. Si les deux segments de ligne sont parallèles ou se chevauchent, les informations d’intersection en sortie seront null.

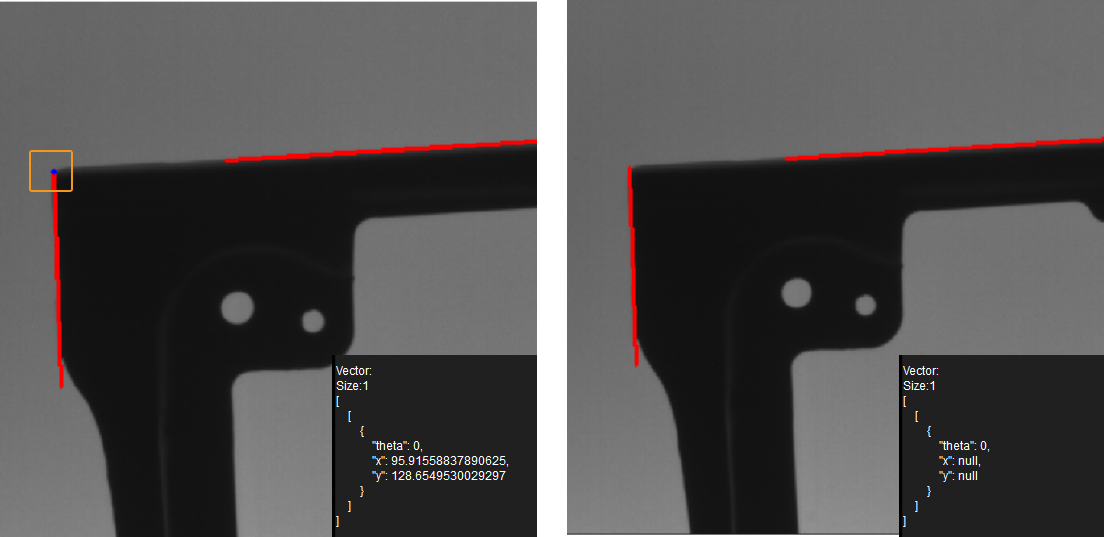

Comme illustré ci-dessous, la figure de gauche montre le résultat calculé lorsque le type d’intersection est Prolongement de la ligne, et la figure de droite montre le résultat calculé lorsque le type d’intersection est Entre les extrémités. Le point bleu représente l’intersection.
