Espace de programmation graphique

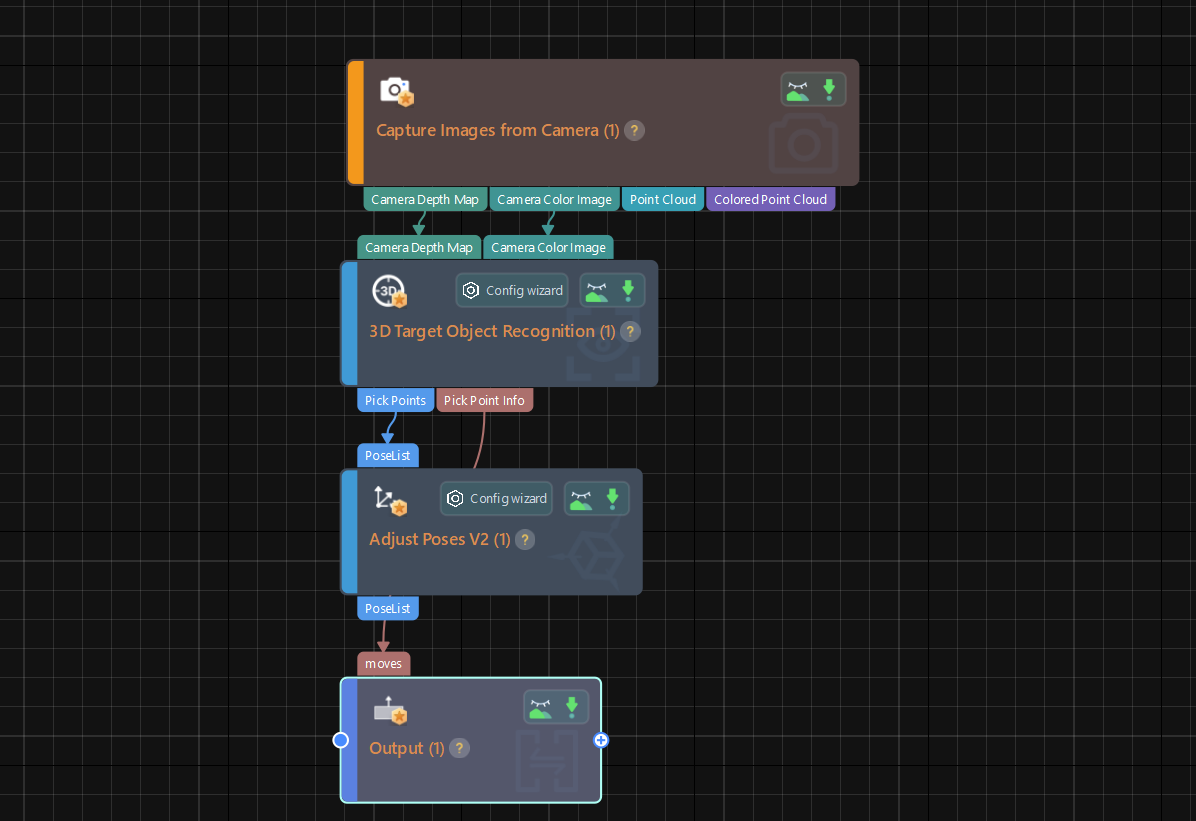

Lors de la configuration du logiciel, l’espace de programmation graphique est une partie intégrante de l’édition de la logique de traitement visuel.

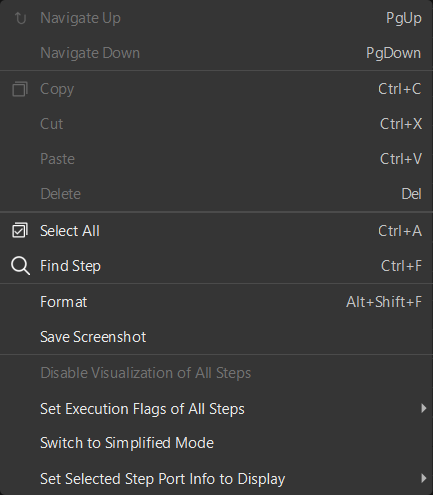

Lorsque vous cliquez avec le bouton droit sur l’espace vide de l’espace de programmation graphique, un menu contextuel avec plusieurs options s’affiche et vous pouvez sélectionner des options dans ce menu selon vos besoins.
Les options et leur description sont les suivantes.
| Option | Description | Raccourci |
|---|---|---|
Naviguer vers le haut |
Accéder au niveau précédent de la Procédure |
PgUp |
Naviguer vers le bas |
Accéder au niveau suivant de la Procédure (cliquez avec le bouton droit sur la Procédure pour activer l’option) |
PgDown |
Copier |
Copier l’Étape |
Ctrl+C |
Couper |
Couper l’Étape |
Ctrl+X |
Coller |
Coller l’Étape |
Ctrl+V |
Supprimer |
Supprimer des Étapes ou le flux de données |
Del |
Tout sélectionner |
Sélectionner toutes les Étapes et les flux de données dans le projet en cours |
Ctrl+A |
Rechercher une Étape |
Rechercher des Étapes dans le projet en cours |
Ctrl+F |
Mettre en forme |
Organiser automatiquement les Étapes dans le projet en cours |
Alt+Shift+F |
Enregistrer la capture d’écran |
Enregistrer les captures d’écran du projet dans un dossier désigné |
N/A |
Définir les indicateurs d’exécution de toutes les Étapes |
Annuler la sortie texte |
N/A |
Activer/Annuler le rechargement des fichiers |
N/A |
|
Activer/Annuler la poursuite en l’absence de sortie |
N/A |
|
Basculer en mode simplifié |
Basculer toutes les Étapes du projet en cours en mode simplifié |
N/A |
Sélectionner les informations de port de l’Étape à afficher |
Afficher le Type et le Nom |
Ctrl+Alt+A |
Afficher le Nom uniquement |
Ctrl+Alt+N |
|
Afficher le Type uniquement |
Ctrl+Alt+T |
