Mesurer le segment de ligne le plus long
Cette étape sert à localiser et mesurer le segment de ligne le plus long dans la ROI.
Exemple d’application

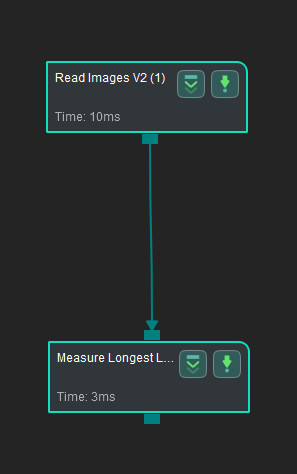

Connectez Read Images V2 à Mesurer le segment de ligne le plus long pour localiser le segment de ligne le plus long dans la ROI et mesurer sa longueur (en pixels dans cet exemple d’application).
Connecter les étapes
Cliquez sur Mesurer le segment de ligne le plus long, allez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Color Image).
Configurer les paramètres et lire le résultat
-
Configurer dans Read Images V2: Cliquez sur l’étape et configurez la source d’image, le chemin du fichier/dossier d’image et d’autres paramètres dans le Paramètres de l’étape panneau. Cliquez sur Exécuter pour lancer le projet après les réglages.
-

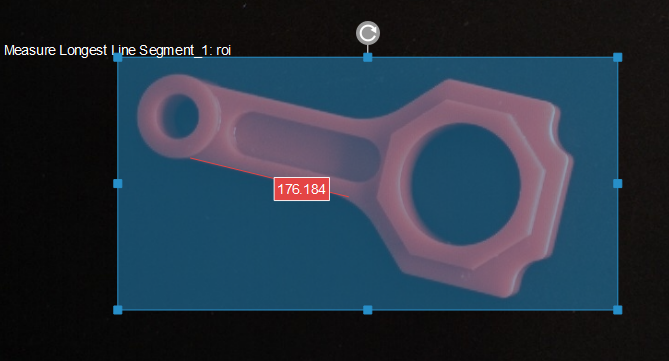

Configurer dans Mesurer le segment de ligne le plus long: Cliquez sur l’étape et sélectionnez une ROI dans la zone du sketchpad.
-
Le résultat de la mesure sera affiché dans Sortie de mesure et Vue des résultats panneau. Vous pouvez également définir la LSL (limite inférieure de spécification) et la USL (limite supérieure de spécification) pour vérifier si la mesure est conforme aux spécifications.
