Extraire des points 3D dans un cylindre

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Fonction

Extraire les nuages de points à l’intérieur des cylindres spécifiés. Les nuages de points en dehors des cylindres seront supprimés.

extract 3d points in cylinder functional description

Scénario d’utilisation

Étape générale d’extraction de nuages de points. Aucun scénario d’utilisation fixe.

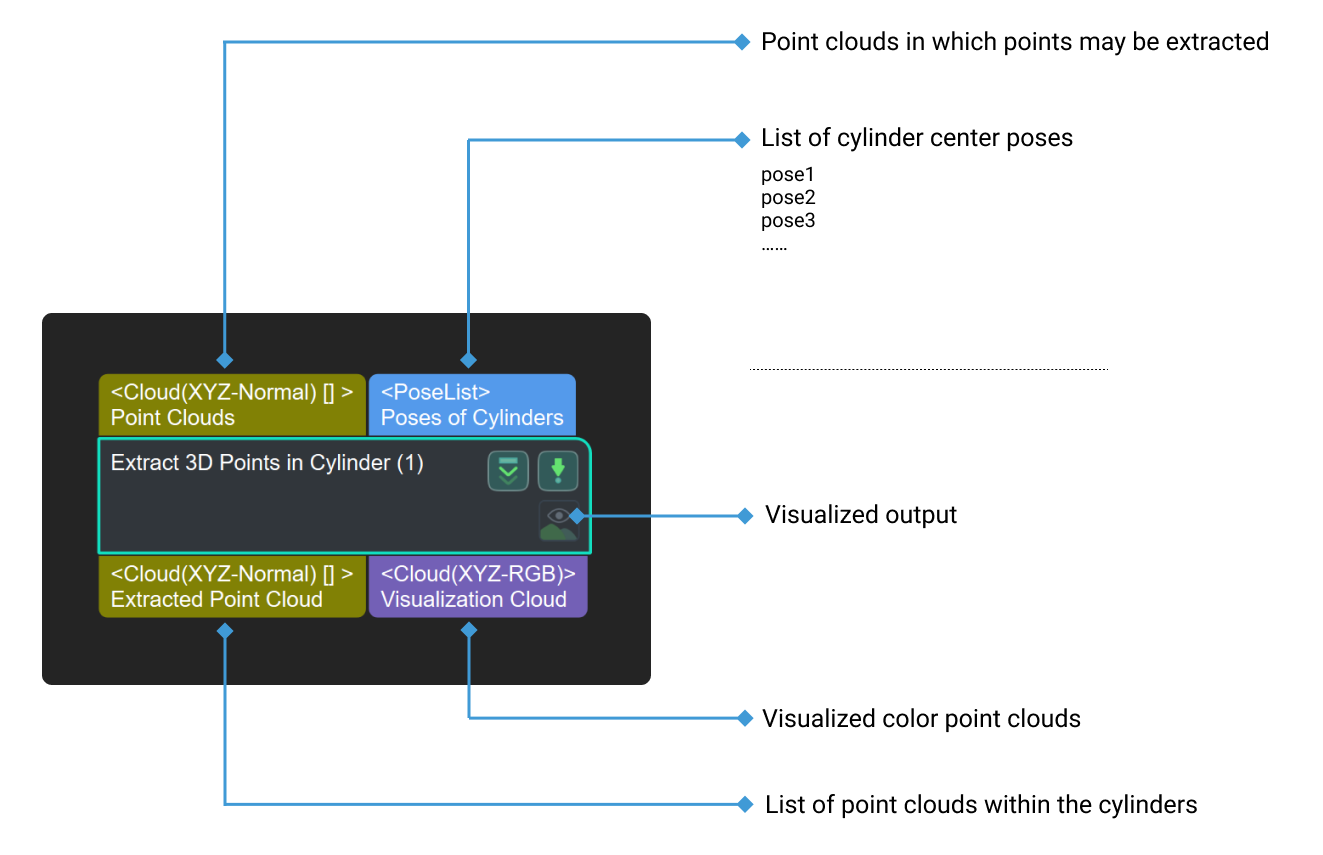

Entrée et sortie

extract 3d points in cylinder input and output

Description des paramètres

Type de forme

Valeur par défaut : Anneau.

Liste de valeurs : Cylindre, Anneau et Secteur.

Instructions : Les points 3D situés à l’intérieur de différentes formes peuvent être extraits selon les besoins réels. Une fois une forme spécifiée, les points 3D à l’intérieur de cette forme seront extraits.

Propriétés de la direction Z

Valeur Z minimale

Valeur par défaut : -100,000 mm

Instruction : Ce paramètre sert à définir la limite inférieure du seuil de distance le long de l’axe Z du repère de référence, correspondant à Z- dans la figure ci-dessous. L’unité est le millimètre.

Valeur Z maximale

Valeur par défaut : 100,000 mm

Instruction : Ce paramètre sert à définir la limite supérieure du seuil de distance le long de l’axe Z du repère de référence, correspondant à Z+ dans la figure ci-dessous. L’unité est le millimètre.

extract 3d points in cylinder schematic diagram

Propriétés des rayons de l’anneau et du secteur

Rayon intérieur

Valeur par défaut : 50,000 mm

Instruction : La distance minimale dans le plan XY. Elle correspond à R1 dans la figure ci-dessus. L’unité est le millimètre. Pour obtenir un cylindre plein, ce paramètre doit être réglé sur 0.

Rayon extérieur

Valeur par défaut : 100,000 mm

Instruction : La distance maximale dans le plan XY. Elle correspond à R2 dans la figure ci-dessus. L’unité est le millimètre.

Propriétés des angles du secteur

Les deux paramètres suivants apparaissent après avoir choisi Secteur dans Type de forme, et ils servent à configurer la forme du secteur.

Angle de départ

Valeur par défaut : 180°

Instruction : l’angle de départ du secteur dans le plan XY.

Angle de fin

Valeur par défaut : −180°

Instruction : l’angle de fin du secteur dans le plan XY.

Paramètres d’utilisation pour les nuages de points d’entrée

Vérifier si l’objet est dans le cylindre selon le centre de son nuage de points

Valeur par défaut : non sélectionné.

Instruction : Si cette option est sélectionnée, le centre du nuage de points de l’objet est utilisé pour vérifier s’il se trouve à l’intérieur du cylindre.

Utilisation du nuage de points d’entrée

Réglage par défaut : Tout

Liste de valeurs : Tout, PremierSeulement

Instruction : Ce paramètre détermine s’il faut n’utiliser que le premier nuage de points d’entrée.
