Mesurer des cercles
Cette étape sert principalement à mesurer le rayon d’un cercle.
Exemple d’application

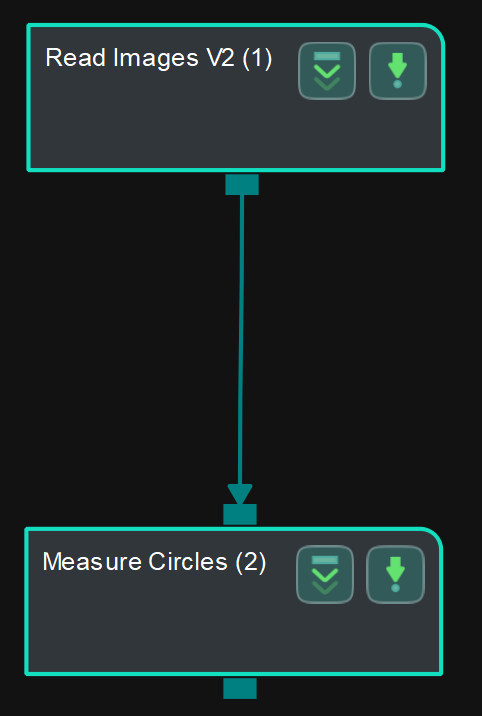

Connectez Lire des images V2 à Mesurer des cercles pour localiser le cercle dans la ROI et mesurer son rayon.
Connecter les étapes
Cliquez sur Mesurer des cercles, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Images V2_1_Color Image comme Entrée 1 (Image couleur).
Configurer les paramètres et lire le résultat
-
Configurer dans Lire des images V2
Cliquez sur l’étape et configurez la source d’image, le chemin du fichier/dossier d’image et d’autres paramètres dans le panneau Paramètres de l’étape. Cliquez sur Exécuter pour lancer le projet après les réglages.
-
Configurer dans Mesurer des cercles

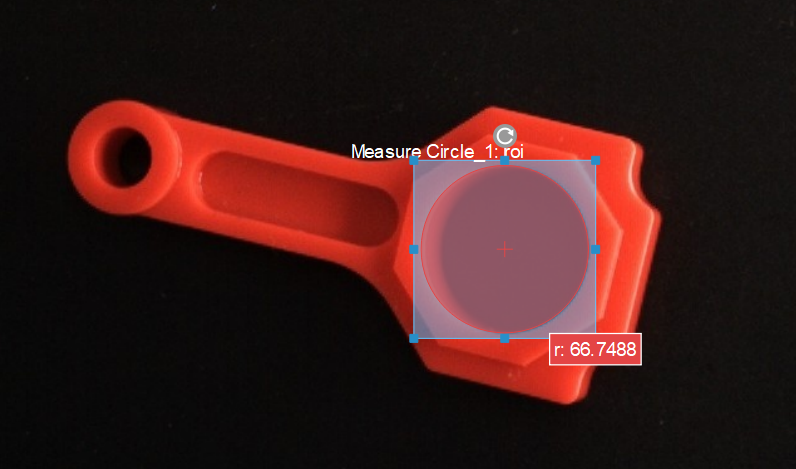

Cliquez sur l’étape et sélectionnez une ROI dans la zone de dessin.
-
Le rayon mesuré (en pixels) sera affiché dans les panneaux Résultat de mesure et Vue des résultats. Vous pouvez également définir les LSL (limite inférieure de spécification) et USL (limite supérieure de spécification) pour vérifier si la mesure est conforme à la spécification.
