Calcul de l’erreur de planéité
Cette étape est utilisée pour calculer l’erreur de planéité du nuage de points plan.
|
Exemples d’application

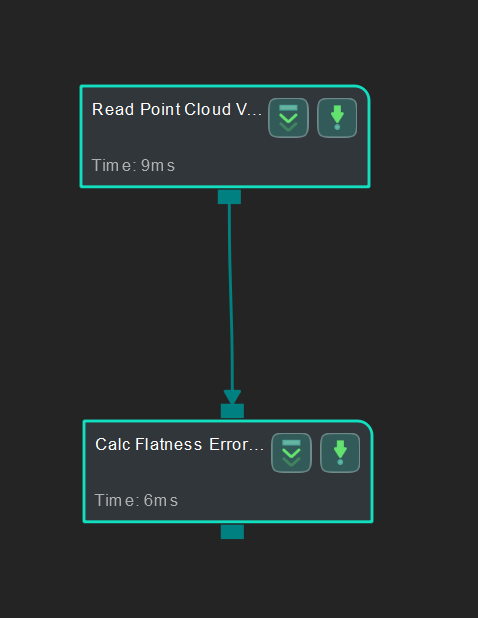

Connecter les étapes
Cliquez sur Calculer l’erreur de planéité, accédez au panneau Sélection de la source d’entrée de l’étape, puis sélectionnez Read Point Cloud V2_1_Point Cloud With Normals comme Entrée 1 (Nuage de points plan).
Configurer les paramètres
Configurer dans Lire le nuage de points V2
Cliquez sur l’étape et configurez la source du nuage de points et les autres paramètres dans le panneau Paramètres de l’étape. Après la configuration, cliquez sur Exécuter pour exécuter le projet.

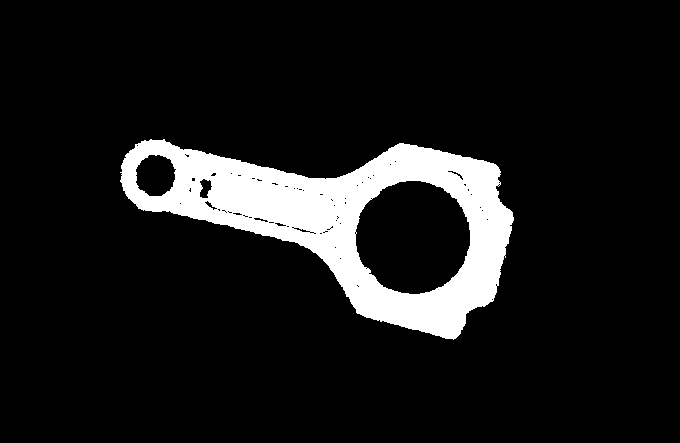

Le nuage de points utilisé dans cet exemple d’application est présenté ci-dessous.
Lire le résultat

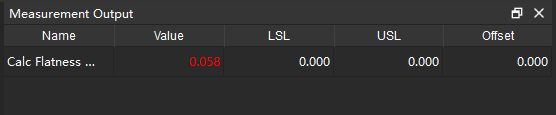

Après l’exécution du projet, cliquez sur Calculer l’erreur de planéité et vérifiez l’erreur de planéité dans le panneau Sortie de mesure.
Vous pouvez définir la LSL (limite inférieure de spécification) et l’USL (limite supérieure de spécification) dans les panneaux Sortie de mesure et Vue des résultats afin de vérifier si la mesure est conforme aux spécifications.
