Exemple de programme 4: MM_S4_Vis_SwitchRecipe
Présentation du programme
Description |
Le PLC déclenche Mech-Vision pour basculer la recette de paramètres, déclenche le projet Mech-Vision pour s’exécuter, puis obtient le résultat de vision. |
File path |
Les fichiers d’exemple sont stockés dans |
Project |
Projet Mech-Vision (La recette de paramètres doit être configurée au préalable.) |
Prerequisites |
|
| Ce programme d’exemple est fourni uniquement à titre de référence. Avant d’utiliser le programme, veuillez le modifier en fonction du scénario réel. |
Description du programme
Cette partie décrit le programme d’exemple MM_S4_Vis_SwitchRecipe.
| La seule différence entre le programme d’exemple MM_S4_Vis_SwitchRecipe et le programme d’exemple MM_S1_Vis_Basic est que MM_S4_Vis_SwitchRecipe peut basculer la recette de paramètres dans le projet Mech-Vision (Réseau 5). Par conséquent, seule la fonctionnalité de basculement de la recette de paramètres est décrite dans la partie suivante. Pour plus d’informations sur les parties de MM_S4_Vis_SwitchRecipe qui sont cohérentes avec celles de MM_S1_Vis_Basic, voir Exemple de programme 1: MM_S1_Vis_Basic. |

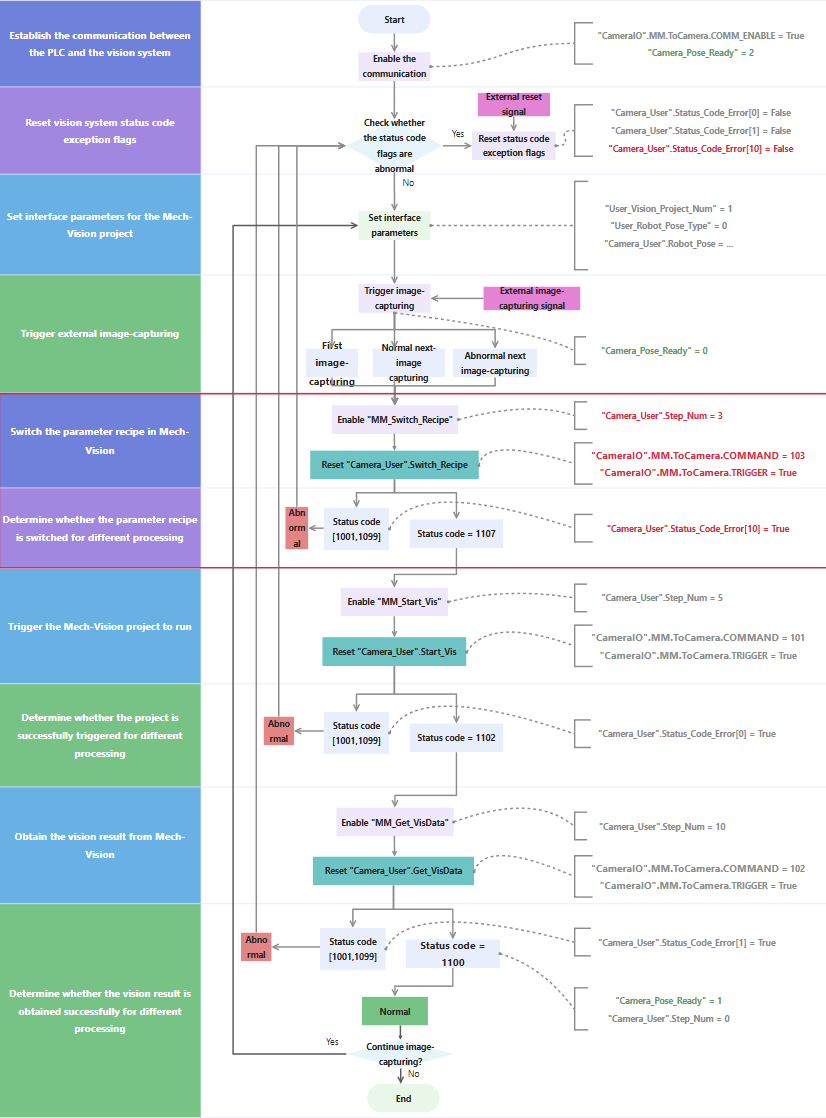

La figure ci-dessous décrit le processus du programme d’exemple ci-dessus. La fonctionnalité de basculement de la recette de paramètres dans le projet Mech-Vision du programme ci-dessus est illustrée dans la section indiquée par la ligne rouge dans la figure ci-dessous.
Le tableau ci-dessous décrit le processus de basculement de la recette de paramètres dans le projet Mech-Vision.
|
| Feature | Description | ||
|---|---|---|---|
Basculer la recette de paramètres dans le projet Mech-Vision et déterminer les opérations suivantes en fonction de la réussite du basculement de la recette |

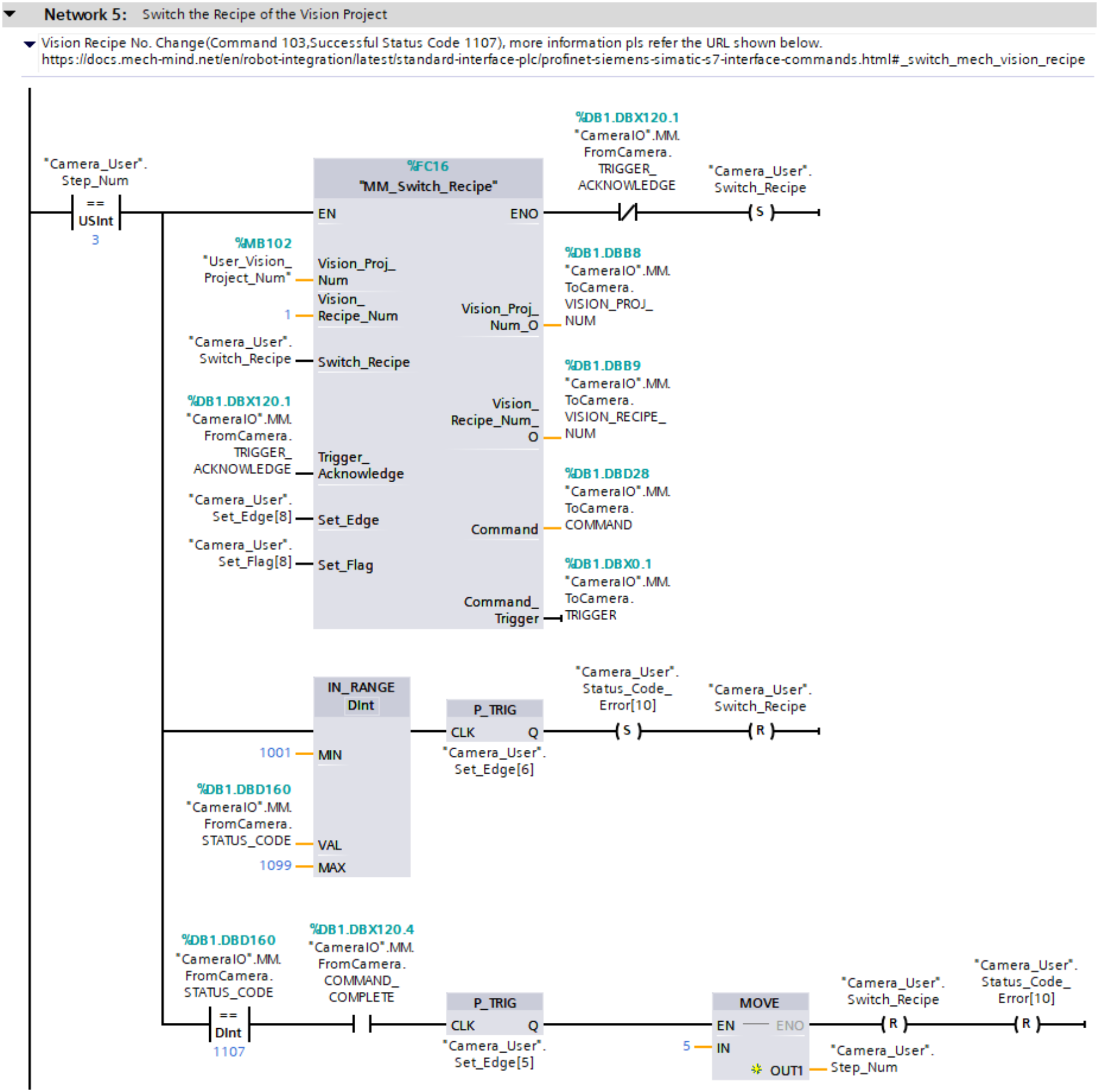

Network 5 indique que si "Camera_User".Step_Num est défini sur 3, les opérations suivantes sont effectuées.
|
