Commandes d’interface standard

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Les 6 composants d’interface standard disponibles sont les suivants.

Initialiser la communication (MM init)

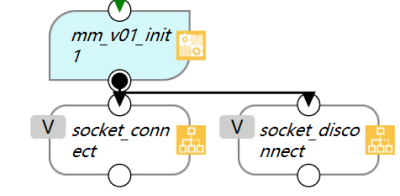

Ce composant sert à initialiser la communication réseau et doit être ajouté juste après le nœud de démarrage.

Veuillez vous référer à Configurer l’adresse IP de l’IPC pour modifier l’adresse IP de l’IPC.

tm interface commands1

Étalonnage (MM calibration)

Ce composant est utilisé pour l’étalonnage de la caméra. Il définit l’ensemble du processus d’étalonnage de la caméra et ne comporte aucun paramètre ajustable.

tm interface commands2

Démarrer le projet Mech-Vision (Run Vision)

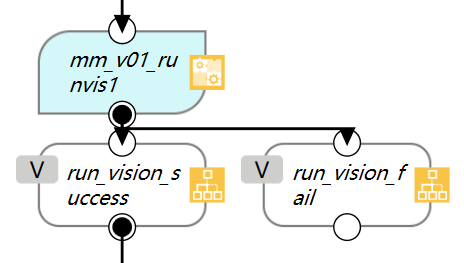

Ce composant sert à démarrer le projet Mech-Vision.

tm interface commands3

Paramètres

  • config

    • g_mm_pose_type: Type de pose du robot. Valeurs valides : 1 et 2. Une valeur de 1 indique des positions articulaires. Une valeur de 2 indique le TCP

    • g_mm_point_number: Nombre de points de vision

    • g_mm_project_ID: ID du projet Mech-Vision

  • Set_Recipe

    • g_mm_whether_set_recipe: Faut-il changer la recette. true indique qu’il faut changer la recette. false indique qu’il ne faut pas changer la recette

    • g_mm_recipe_ID: ID de recette

Ajuster les paramètres

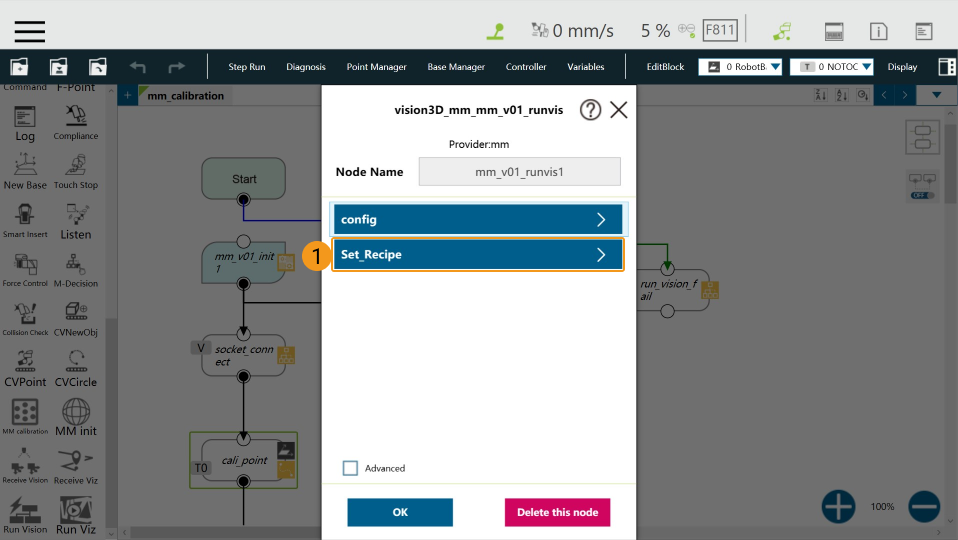

Dans l’exemple suivant, les variables dans Set_Recipe sont configurées.

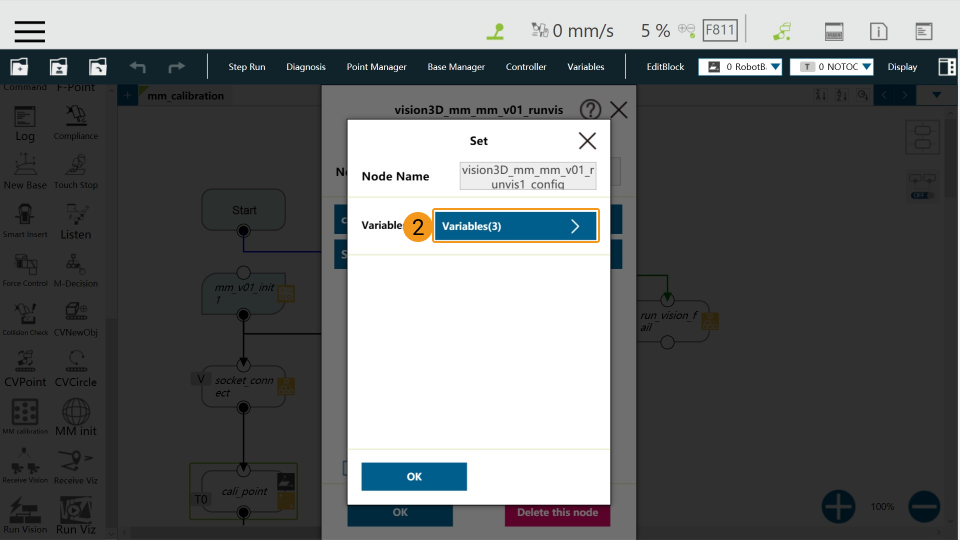

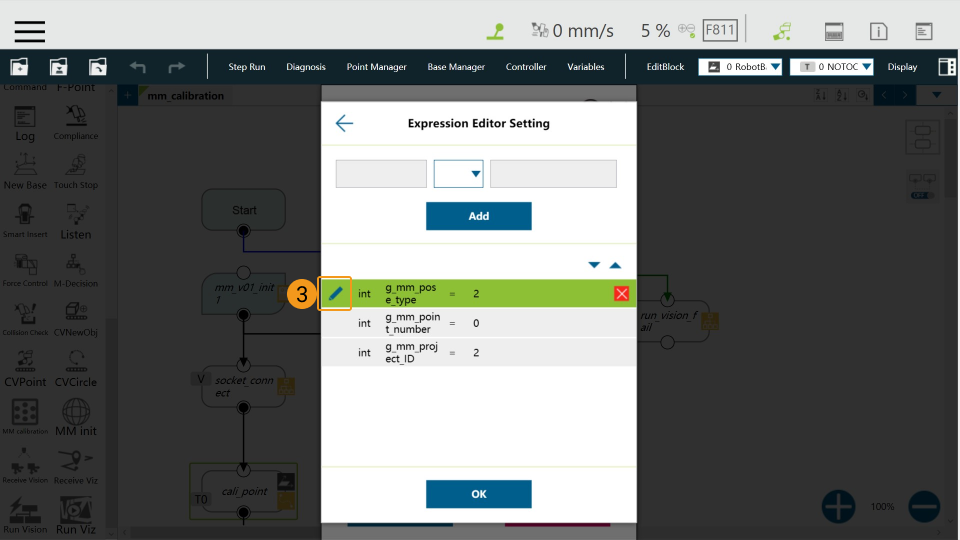

Cliquez sur l’tm interface program icon4 située dans le coin supérieur gauche du nœud.

tm interface commands4
tm interface commands5
tm interface commands6
tm interface commands7

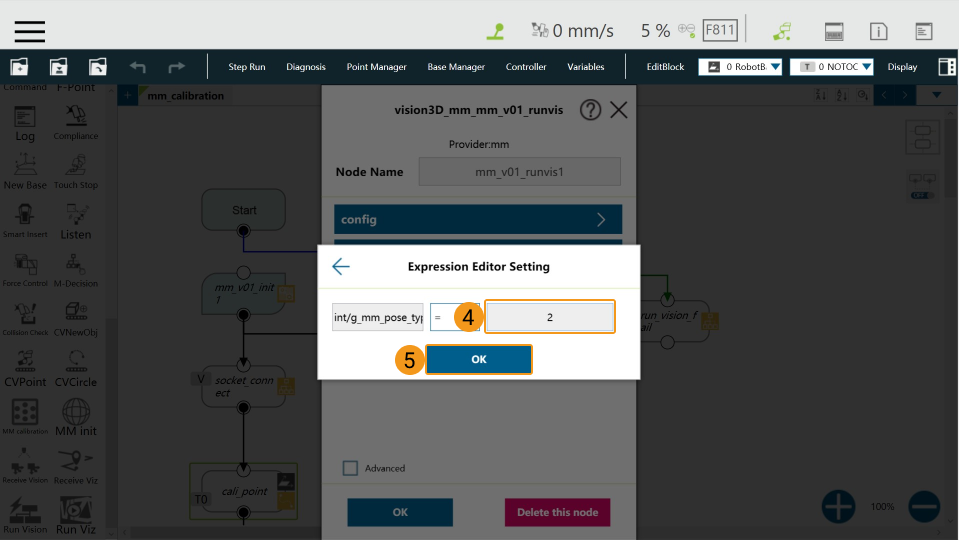

Modifiez la valeur de la variable dans la fenêtre contextuelle, puis cliquez sur OK lorsque c’est terminé.

Démarrer le projet Mech-Viz (Run Viz)

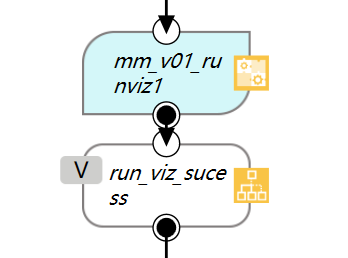

Ce composant sert à démarrer le projet Mech-Viz.

tm interface commands8

Paramètres

  • Config

    • g_mm_runviz_pose_type: Type de pose du robot. Valeurs valides : 1. Une valeur de 1 indique des positions articulaires

    • g_whether_after_161: Indique si la version de Mech-Vision et Mech-Viz est postérieure à 1.6.1. true indique oui et false indique non

  • Set_Branch

    • g_mm_whether_set_branch: Indique s’il faut définir la branche. true indique qu’il faut définir la branche. false indique qu’il ne faut pas définir la branche

    • g_mm_branch_task_ID: ID de l’étape « Branch by Msg »

    • g_mm_branch_out_port: Numéro de port de sortie

  • Set_Index

    • g_mm_whether_set_index: Indique s’il faut définir l’index. true indique qu’il faut définir l’index. false indique qu’il ne faut pas définir l’index

    • g_mm_index_task_ID: ID de l’étape de type index

    • g_mm_index_value: Valeur d’index

Ajuster les paramètres

La manière d’ajuster les paramètres est identique à celle décrite ci-dessus.

Obtenir la ou les cibles de vision (Receive Vision)

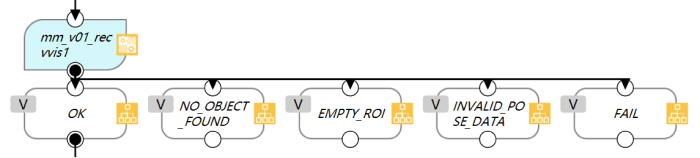

Ce composant sert à obtenir le résultat de vision depuis le projet Mech-Vision correspondant. Le sous-nœud qu’il prend dépend du code d’état reçu.

tm interface commands9

Une fois l’exécution de ce composant terminée, le résultat de vision renvoyé par Mech-Vision sera stocké dans la variable globale g_mm_socket_recv_array sous forme de chaînes. Vous pouvez traiter les données de cette variable selon des exigences spécifiques.

Sous-nœuds et codes d’état correspondants :

  • NO_OBJECT_FOUND : 1002

  • EMPTY_ROI : 1003

  • INVALID_POSE_DATA : 1006

Obtenir le chemin planifié (Receive Viz)

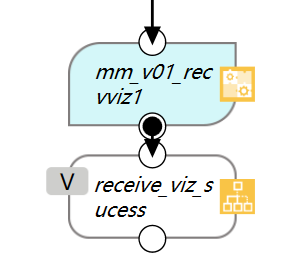

Ce composant sert à obtenir le chemin planifié depuis Mech-Viz.

tm interface commands10

Une fois l’exécution de ce composant terminée, les résultats renvoyés par Mech-Viz seront stockés dans la variable globale g_mm_socket_recv_array sous forme de chaînes. Vous pouvez traiter les données de cette variable selon des exigences spécifiques.

Tous les points de passage sont stockés dans la variable globale g_mm_total_point sous forme de chaînes. Les 6 premiers éléments du tableau représentent le premier point de passage, les éléments 7 à 12 représentent le deuxième point de passage, et ainsi de suite. Le nombre de points de passage augmentera de 1 tous les 6 éléments. Vous pouvez attribuer des valeurs aux éléments du tableau pour guider le déplacement du robot.

De plus, ce composant fournit une variable g_mm_recv_viz_time qui sert à stocker le nombre de déclenchements sous forme d’entiers. La valeur de la variable commence à 0, indiquant que le composant Get Planned Path est déclenché une fois. Si le composant est déclenché deux fois, la valeur de la variable sera 1.

Précautions

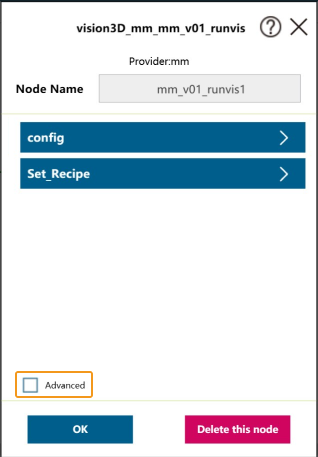

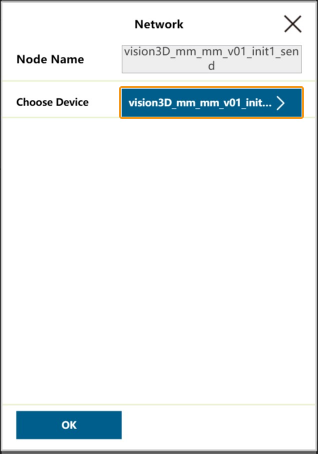

Faites glisser un composant vers la zone d’édition du flux. Cliquez sur l’icône dans le coin supérieur gauche du nœud, et sélectionnez Avancé dans la fenêtre contextuelle. Cliquez sur les paramètres avec send et recv l’un après l’autre, et sélectionnez vision3D_mm_mm_v01_init1_ntd_mm dans les fenêtres Network. Assurez-vous que les paramètres réseau de tous les composants sont identiques.

tm interface commands11
tm interface commands12
