Configuration de la communication Master-Control

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Ce guide explique comment configurer la communication Master-Control avec un robot STAUBLI.

Mot de passe du compte:

  • default: vide.

  • maintenance: spec_cal.

  • staubli: Le mot de passe n’est pas accessible au public.

Vérifier les versions matérielles et logicielles

Les modèles et versions indiqués ci-dessous ont été testés et peuvent être utilisés. Pour d’autres modèles et versions, vous pouvez vous référer à ce guide pour la procédure d’utilisation. En cas de problème, veuillez contacter l’assistance technique de Mech-Mind.

  • Série de contrôleurs: CS8 ou CS9

Configurer la connexion réseau

Connecter le matériel

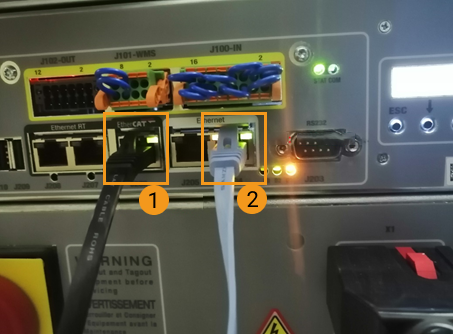

Connectez le matériel comme illustré dans la figure suivante. Connectez ① à la carte E/S, et ② à l’IPC.

handware connection

Définir l’adresse IP

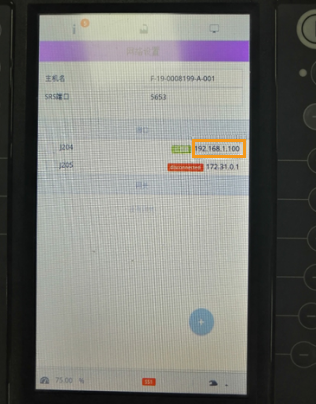

Définissez l’adresse IP comme dans la figure suivante.

set ip

Charger les fichiers de programme dans le robot

Obtenir les fichiers de programme

Les fichiers de programme sont stockés dans Communication Component/Robot_Server/Robot_FullControl/staubli dans le répertoire d’installation où Mech-Vision et Mech-Viz sont installés.

Préparer le chargement des fichiers de programme

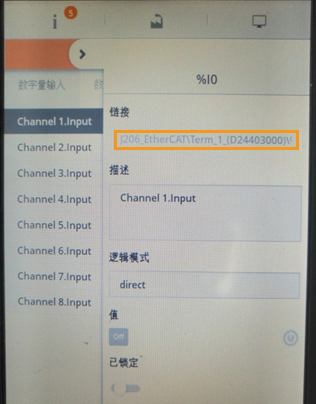

Configurez les E/S avant de copier les fichiers de programme. Sur le boîtier d’enseignement, trouvez la carte E/S et affichez son numéro.

begin to load 2

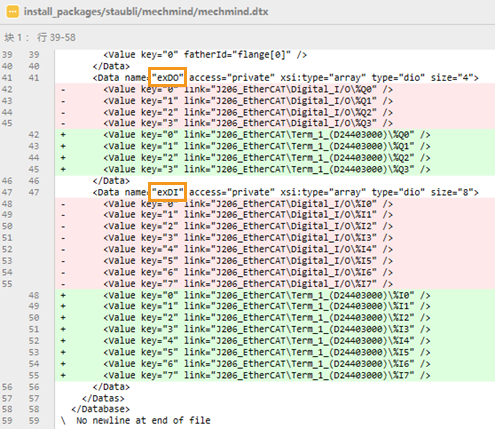

La carte E/S etherCAT standard de STAUBLI fournit quatre DO (exDO) et huit DI (exDI). Vous pouvez configurer les E/S en modifiant le fichier mm_control.dtx dans le dossier mm_control. Remplacez la chaîne “Digital_I/O” par “Term_1_(D24403000)” comme illustré dans la figure suivante.

begin to load 3

Charger les fichiers de programme dans le robot

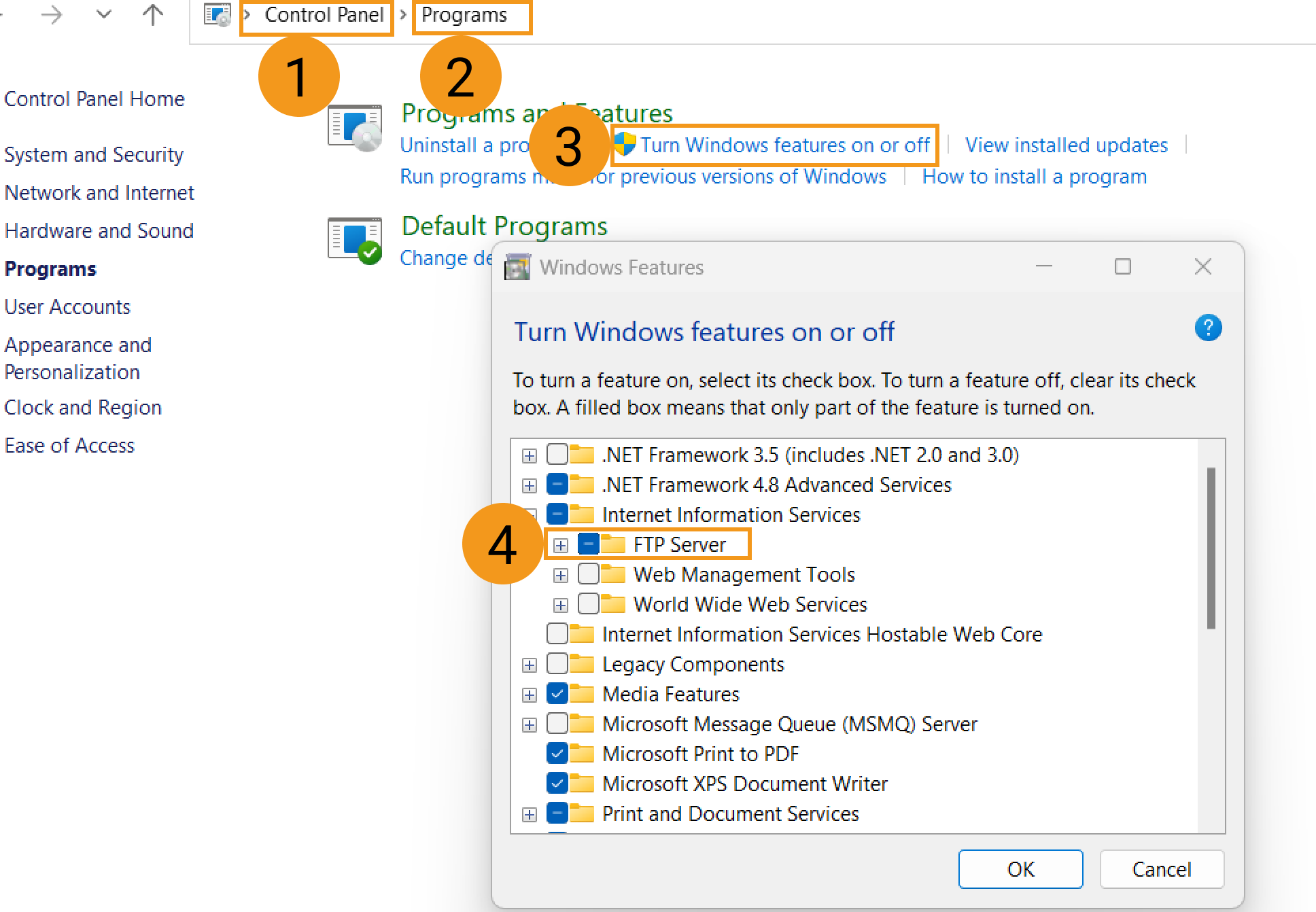

Vous pouvez copier les fichiers de programme vers le robot via FTP. Avant de les copier, assurez-vous que les adresses IP de l’IPC et du robot sont sur le même sous-réseau, et que vous pouvez pinguer le robot depuis l’IPC avec succès. De plus, assurez-vous que le service FTP a été activé sur l’IPC.

begin to load 4

Ensuite, effectuez les opérations suivantes:

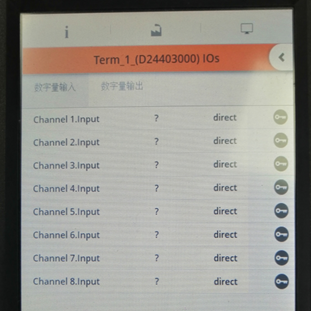

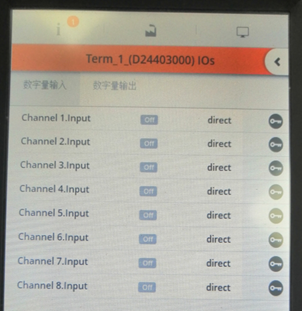

Redémarrez le robot et vérifiez si la carte E/S est correctement configurée. Les figures suivantes montrent les paramètres de la carte E/S avant et après la configuration des E/S respectivement:

begin to load 5
begin to load 6

Configuration supplémentaire

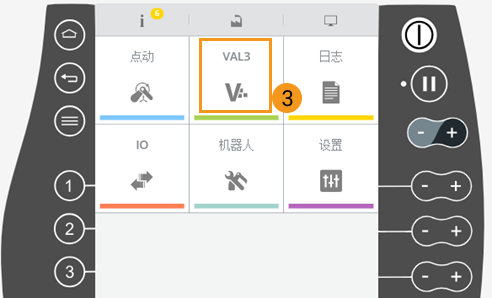

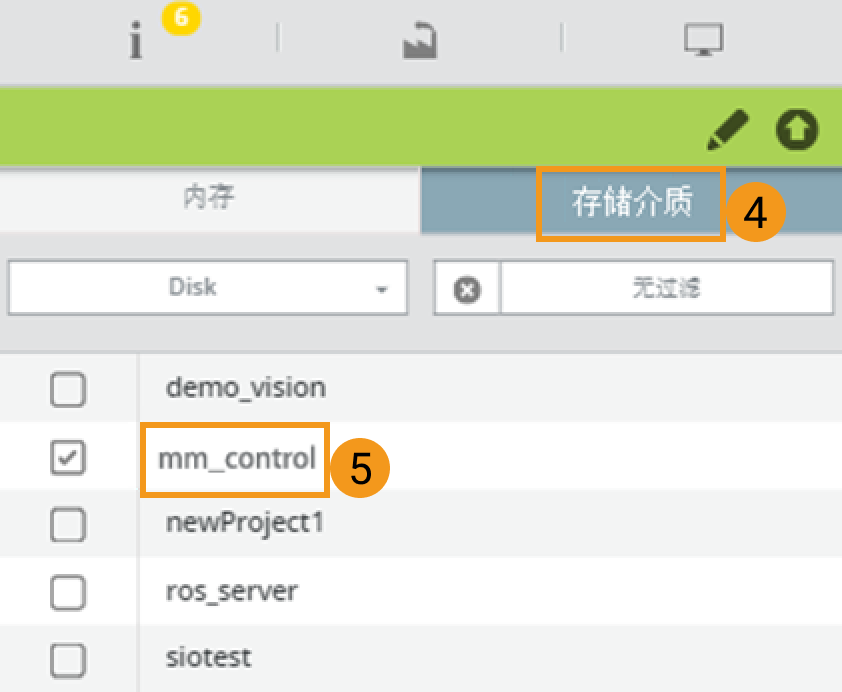

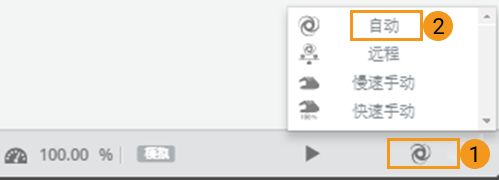

Passez en mode automatique et chargez le programme. Sélectionnez VAL3 puis double-cliquez sur mm_control sous Stockage.

begin to load 7
begin to load 8
begin to load 9

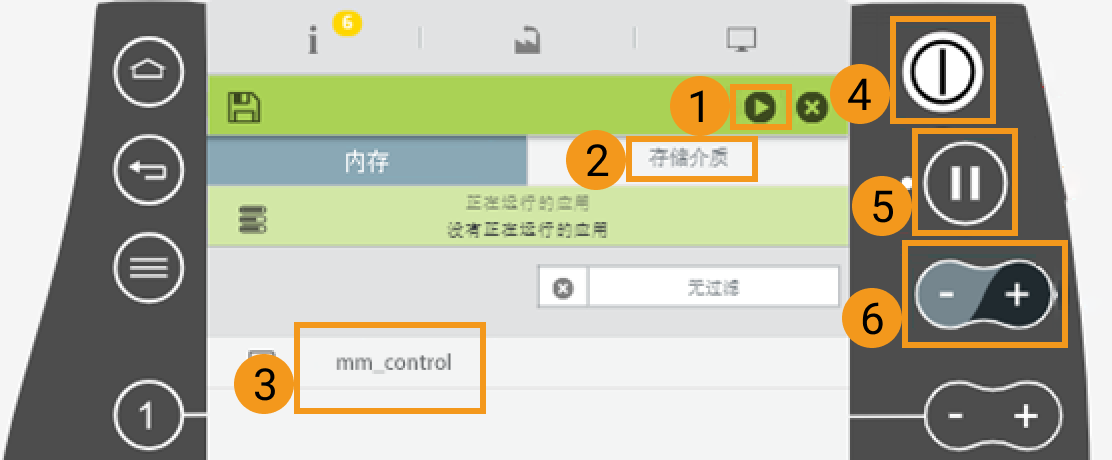

Effectuez les étapes indiquées par ①-③ sur la figure suivante. S’il se produit des erreurs, corrigez-les avant de continuer. Les erreurs sont principalement dues aux paramètres des E/S. Ensuite, mettez le robot sous tension en appuyant sur le bouton indiqué par ④. Lorsque le voyant bleu clignote, appuyez sur le bouton indiqué par ⑤. Le voyant bleu devient fixe. Le bouton indiqué par ⑥ sert à régler la vitesse.

begin to load 10

Tester la communication maître-contrôle

Créer un projet Mech-Viz

  1. Ouvrez Mech-Viz, appuyez sur Ctrl + N au clavier pour créer un nouveau projet. Sélectionnez le modèle de robot correspondant à la marque et au modèle de votre robot réel sur l’interface, comme illustré ci-dessous.

    Image sans nom
  2. Appuyez sur Ctrl + S et créez ou sélectionnez un dossier pour enregistrer le projet.

  3. Cliquez avec le bouton droit sur le nom du projet dans le panneau de gauche de Mech-Viz et sélectionnez Chargement automatique du projet.

    Image sans nom

Connecter le robot

  1. Cliquez sur Maître-Contrôle du robot dans la barre d’outils de Mech-Viz.

  2. Saisissez l’adresse IP du robot réel dans Adresse IP du robot (l’adresse IP dans l’image n’est qu’un exemple). Cliquez sur Connecter le robot.

    Image sans nom

    Si Mech-Viz connecte le robot réel avec succès, l’état actuel passera à Connecté. Pendant ce temps, l’icône dans la barre d’outils passera du bleu au vert.

    Image sans nom

    Si la connexion échoue, veuillez vérifier de nouveau l’adresse IP du robot.

Déplacer le robot

  1. Dans la barre d’outils de Mech-Viz, changez les paramètres « Vel. » (vitesse) et « Acc. » (accélération) à 5 %.

    Image sans nom
  2. Cliquez sur Synchroniser le robot dans la barre d’outils, et vous pouvez synchroniser les poses du robot simulé dans l’espace de simulation 3D avec les poses du robot réel. Cliquez ensuite à nouveau sur Synchroniser le robot pour le désélectionner.

    Image sans nom
  3. Dans l’onglet Robot, ajustez légèrement la valeur de « J1 », par exemple de 0˚ à 3˚. Cette opération déplacera le robot simulé.

    Image sans nom
  4. Cliquez sur Déplacer le robot réel et vérifiez si le robot réel a bougé. Si le robot réel a atteint les JPs définis pour le robot simulé, la communication maître-contrôle fonctionne.

    Lors du déplacement du robot, veuillez assurer la sécurité du personnel. En cas d’urgence, appuyez sur le bouton d’arrêt d’urgence sur le boîtier d’enseignement !
    Image sans nom
