Programme exemple 5 : MM_S5_Viz_SetBranch
Introduction du programme
Description |
Le robot déclenche l’exécution du projet Mech-Viz, définit le port de sortie pour l’étape Branch by Msg dans le projet Mech-Viz, puis obtient la trajectoire planifiée pour la prise et la dépose. |
||
Chemin du fichier |
Vous pouvez accéder au répertoire d’installation de Mech-Vision et Mech-Viz et trouver le fichier en utilisant le chemin |
||
Projet |
Projets Mech-Vision et Mech-Viz
|
||
Prérequis |
|
| Ce programme d’exemple est fourni uniquement à titre de référence. Avant d’utiliser le programme, veuillez le modifier en fonction du scénario réel. |
Description du programme
Cette partie décrit le programme d’exemple MM_S5_Viz_SetBranch.
| La seule différence entre le programme d’exemple MM_S5_Viz_SetBranch et le programme d’exemple MM_S2_Viz_Basic est que MM_S5_Viz_SetBranch peut définir le port de sortie de l’étape Branch by Msg dans le projet Mech-Viz (le code de cette fonctionnalité est en gras). Par conséquent, seule la fonctionnalité de gestion des erreurs selon les différents codes d’erreur est décrite dans la partie suivante. Pour des informations sur les parties de MM_S6_Viz_ErrorHandle identiques à celles de MM_S2_Viz_Basic, voir Programme exemple 2 : MM_S2_Viz_Basic. |
1: !-------------------------------- ;
2: !FUNCTION: trigger Mech-Viz ;
3: !project then set branch and get ;
4: !planned path ;
5: !Mech-Mind, 2023-12-25 ;
6: !-------------------------------- ;
7: ;
8: !set current uframe NO. to 0 ;
9: UFRAME_NUM=0 ;
10: !set current tool NO. to 1 ;
11: UTOOL_NUM=1 ;
12: !move to robot home position ;
13:J P[1] 100% FINE ;
14: !initialize communication ;
15: !parameters(initialization is ;
16: !required only once) ;
17: CALL MM_INIT_SKT('8','127.0.0.1',50000,5) ;
18: !move to image-capturing position ;
19:L P[2] 1000mm/sec FINE ;
20: !trigger Mech-Viz project ;
21: CALL MM_START_VIZ(2,10) ;
22: !set branch, "MM_SET_BCH ;
23: !(Branch_Num,Exit_Num)" ;
24: CALL MM_SET_BCH(1,1) ;
25: !get planned path, 1st argument ;
26: !(1) means getting pose in JPs ;
27: CALL MM_GET_VIZ(1,51,52,53) ;
28: !check whether planned path has ;
29: !been got from Mech-Viz ;
30: !successfully ;
31: IF R[53]<>2100,JMP LBL[99] ;
32: !save waypoints of the planned ;
33: !path to local variables one ;
34: !by one ;
35: CALL MM_GET_JPS(1,60,70,80) ;
36: CALL MM_GET_JPS(2,61,71,81) ;
37: CALL MM_GET_JPS(3,62,72,82) ;
38: !follow the planned path to pick ;
39: !move to approach waypoint ;
40: !of picking ;
41:J PR[60] 50% FINE ;
42: !move to picking waypoint ;
43:J PR[61] 10% FINE ;
44: !add object grasping logic here, ;
45: !such as "DO[1]=ON" ;
46: PAUSE ;
47: !move to departure waypoint ;
48: !of picking ;
49:J PR[62] 50% FINE ;
50: !move to intermediate waypoint ;
51: !of placing ;
52:J P[3] 50% CNT100 ;
53: !move to approach waypoint ;
54: !of placing ;
55:L P[4] 1000mm/sec FINE Tool_Offset,PR[2] ;
56: !move to placing waypoint ;
57:L P[4] 300mm/sec FINE ;
58: !add object releasing logic here, ;
59: !such as "DO[1]=OFF" ;
60: PAUSE ;
61: !move to departure waypoint ;
62: !of placing ;
63:L P[4] 1000mm/sec FINE Tool_Offset,PR[2] ;
64: !move back to robot home position ;
65:J P[1] 100% FINE ;
66: END ;
67: ;
68: LBL[99:vision error] ;
69: !add error handling logic here ;
70: !according to different ;
71: !error codes ;
72: !e.g.: status=2038 means no ;
73: !point cloud in ROI ;
74: PAUSE ;Le flux de travail correspondant au code du programme d’exemple ci-dessus est illustré dans la figure ci-dessous.
Le tableau ci-dessous décrit le processus de définition du port de sortie de l’étape Branch by Msg dans le projet Mech-Viz. Vous pouvez cliquer sur l’hyperlien du nom de la commande pour en afficher la description détaillée.
| Fonctionnalité | Code et description |
|---|---|
Définir le port de sortie pour l’étape Branch by Msg dans Mech-Viz |

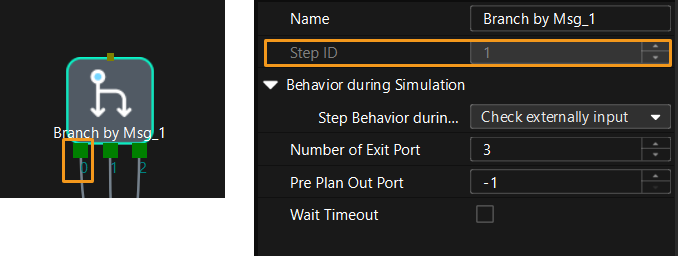

Dans l’ensemble de l’instruction, le projet Mech-Viz avec un ID de 1 utilise le port 0 de l’étape Branch by Msg, comme illustré dans la figure suivante.
|
