Programme d’exemple 9 : MM_S9_Viz_RunInAdvance
Présentation du programme
Description |
Le projet Mech-Viz est déclenché lorsque le robot effectue la préhension. Ensuite, la caméra est lancée par l’étape Branch by Msg du projet lorsque le robot effectue la dépose afin de planifier la trajectoire suivante, ce qui réduit le temps de cycle. |
||
File path |
Vous pouvez accéder au répertoire d’installation de Mech-Vision et Mech-Viz et trouver le fichier en utilisant le chemin |
||
Project |
Projets Mech-Vision et Mech-Viz
|
||
Prerequisites |
|
| Ce programme d’exemple est fourni à titre de référence uniquement. Avant d’utiliser le programme, veuillez modifier le programme en fonction du scénario réel. |
Description du programme
Cette partie décrit le programme d’exemple MM_S9_Viz_RunInAdvance.
| La seule différence entre le programme d’exemple MM_S9_Viz_RunInAdvance et le programme d’exemple MM_S5_Viz_SetBranch est que MM_S9_Viz_RunInAdvance peut planifier la trajectoire suivante (le code de cette fonctionnalité est en gras). Par conséquent, seule la fonctionnalité de planification de la trajectoire suivante est décrite dans la partie suivante. Pour les éléments de MM_S9_Viz_RunInAdvance identiques à ceux de MM_S5_Viz_SetBranch, voir Programme d’exemple 5 : MM_S5_Viz_SetBranch. |
DEF MM_S9_Viz_RunInAdvance ( )
;---------------------------------------------------
; FUNCTION: trigger Mech-Viz project then set
; branch and get planned path, trigger Mech-Viz
; project and set branch in advance during
; pick&place process
; Mech-Mind, 2023-12-25
;---------------------------------------------------
;set current tool no. to 1
BAS(#TOOL,1)
;set current base no. to 0
BAS(#BASE,0)
;move to robot home position
PTP HOME Vel=100 % DEFAULT
;initialize communication parameters (initialization is required only once)
MM_Init_Socket("XML_Kuka_MMIND",873,871,60)
;move to image-capturing position
LIN camera_capture Vel=1 m/s CPDAT1 Tool[1] Base[0]
;trigger Mech-Viz project
MM_Start_Viz(2,init_jps)
;set branch exit port
MM_Set_Branch(1,1)
LOOP
;get planned path, 1st argument (1) means getting pose in JPs
MM_Get_VizData(1,pos_num,vis_pos_num,status)
;check whether planned path has been got from Mech-Viz successfully
IF status<> 2100 THEN
;add error handling logic here according to different error codes
;e.g.: status=2038 means no point cloud in ROI
halt
ENDIF
;save waypoints of the planned path to local variables one by one
MM_Get_Jps(1,Xpick_point1,label[1],toolid[1])
MM_Get_Jps(2,Xpick_point2,label[2],toolid[2])
MM_Get_Jps(3,Xpick_point3,label[3],toolid[3])
;follow the planned path to pick
;move to approach waypoint of picking
PTP pick_point1 Vel=50 % PDAT1 Tool[1] Base[0]
;move to picking waypoint
PTP pick_point2 Vel=10 % PDAT2 Tool[1] Base[0]
;add object grasping logic here, such as "$OUT[1]=TRUE"
halt
;trigger Mech-Viz project but not to trigger camera capturing
MM_Start_Viz(2,init_jps)
;move to departure waypoint of picking
PTP pick_point3 Vel=50 % PDAT3 Tool[1] Base[0]
;move to intermediate waypoint of placing
PTP drop_waypoint CONT Vel=100 % PDAT2 Tool[1] Base[0]
;move to approach waypoint of placing
LIN drop_app Vel=1 m/s CPDAT3 Tool[1] Base[0]
;set branch exit port and trigger camera capturing when robot moves out of camera’s field of view
MM_Set_Branch(1,1)
;move to placing waypoint
LIN drop Vel=0.3 m/s CPDAT4 Tool[1] Base[0]
;add object releasing logic here, such as "$OUT[1]=FALSE"
halt
;move to departure waypoint of placing
LIN drop_app Vel=1 m/s CPDAT3 Tool[1] Base[0]
;move back to robot home position
PTP HOME Vel=100 % DEFAULT
ENDLOOP

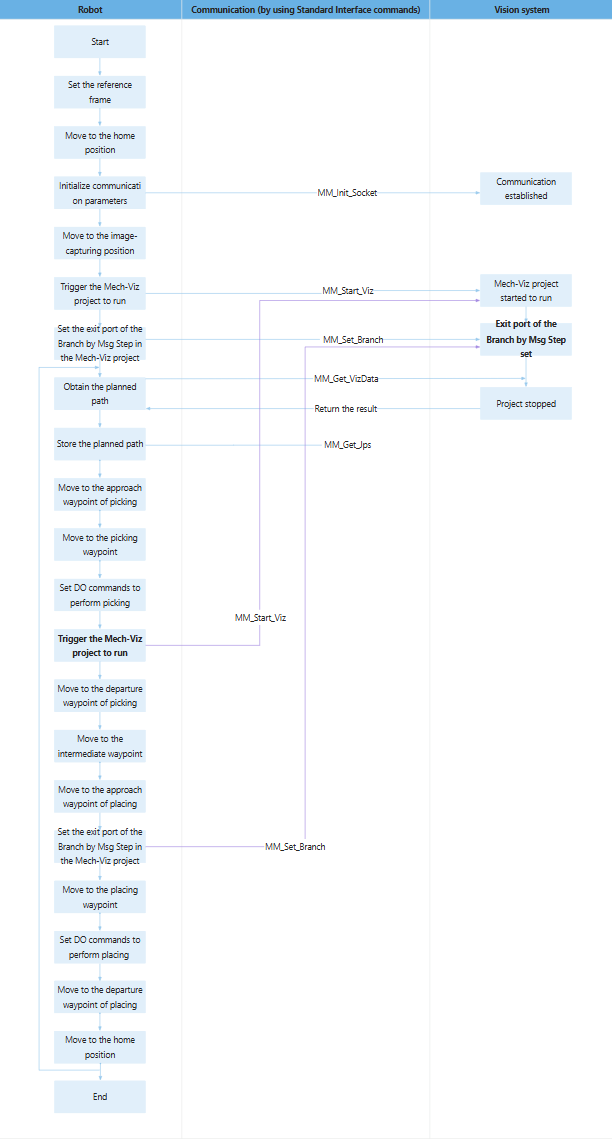

ENDLe flux de travail correspondant au code du programme d’exemple ci-dessus est illustré dans la figure ci-dessous.
La partie suivante décrit la fonctionnalité de planification de la trajectoire suivante.
| Feature | Code and description | ||
|---|---|---|---|
Planifier à l’avance la trajectoire suivante par bouclage (préhension→déclenchement de la prochaine planification de trajectoire→dépose) |
Le code ci-dessus indique que le programme exécute en boucle le code compris entre LOOP et ENDLOOP. Le code ci-dessus indique que le robot obtient la trajectoire planifiée à partir de Mech-Viz en exécutant la commande MM_Get_VizData. Le code ci-dessus indique que le robot enregistre la trajectoire planifiée dans la variable spécifiée en exécutant la commande MM_Get_Jps. Ce programme d’exemple suppose que Xpick_point1, Xpick_point2 et Xpick_point3 sont respectivement le point d’approche de la préhension, le point de préhension et le point de départ de la préhension. Le code ci-dessus indique que le robot se déplace vers le point d’approche de la préhension puis vers le point de préhension, et que la commande DO (par exemple « $OUT[1]=TRUE ») est exécutée pour contrôler l’outil afin d’effectuer la préhension.
Le code ci-dessus indique que le robot exécute la commande MM_Start_Viz pour démarrer à nouveau le projet Mech-Viz. Maintenant que le robot a obtenu la trajectoire de préhension planifiée de ce cycle et s’est déplacé vers le point de préhension, vous pouvez démarrer le projet Mech-Viz à l’avance pour planifier la trajectoire du cycle suivant au lieu d’attendre la fin de la dépose pour ensuite démarrer le projet Mech-Viz.
Le code ci-dessus indique que le robot se déplace vers le point de départ de la préhension (pick_point3), le point intermédiaire (drop_waypoint), puis le point d’approche de la dépose (drop_app). Dans l’exemple ci-dessus, le robot définit le port de sortie de l’étape Branch by Msg avec la commande MM_Set_Branch. Sur ce port de sortie, l’étape de reconnaissance visuelle sera exécutée. Ensuite, Mech-Viz planifiera à l’avance la prochaine trajectoire de préhension en fonction du résultat de la vision. Dans l’exemple ci-dessus, le robot se déplace vers le point de dépose (drop), effectue la dépose (par exemple, $OUT[1]=FALSE), puis se déplace vers le point de départ de la dépose (drop_app) et enfin vers la position home. |
