Exemple de programme 2 : MM_S2_Viz_Basic

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Présentation du programme

Description

Le robot déclenche l’exécution du projet Mech-Viz, puis obtient la trajectoire planifiée pour la préhension et le dépôt.

Chemin du fichier

Vous pouvez accéder au répertoire d’installation de Mech-Vision et Mech-Viz et trouver le fichier en utilisant le chemin Communication Component/Robot_Interface/ABB/sample/MM_S2_Viz_Basic.

Pour RobotWare6, l’extension de fichier est .mod. Pour RobotWare7, veuillez modifier l’extension de fichier de .mod en .modx.

Projet

Projets Mech-Vision et Mech-Viz

Prérequis

  1. Vous avez configuré la communication d’interface standard.

  2. L’étalonnage automatique est terminé.
Cet exemple de programme est fourni uniquement à titre de référence. Avant d’utiliser le programme, veuillez le modifier en fonction du scénario réel.

Description du programme

Cette partie décrit l’exemple de programme MM_S2_Viz_Basic.

MODULE MM_S2_Viz_Basic
!----------------------------------------------------------
! FUNCTION: trigger Mech-Viz project and get planned path
! Mech-Mind, 2023-12-25
!----------------------------------------------------------
!define local num variables
LOCAL VAR num pose_num:=0;
LOCAL VAR num status:=0;
LOCAL VAR num toolid{5}:=[0,0,0,0,0];
LOCAL VAR num vis_pose_num:=0;
LOCAL VAR num count:=0;
LOCAL VAR num label{5}:=[0,0,0,0,0];
!define local joint&pose variables
LOCAL CONST jointtarget home:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL CONST jointtarget snap_jps:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget camera_capture:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget drop_waypoint:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget drop:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS jointtarget jps{5}:=
[
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]]
];
!define local tooldata variables
LOCAL PERS tooldata gripper1:=[TRUE,[[0,0,0],[1,0,0,0]],[0.001,[0,0,0.001],[1,0,0,0],0,0,0]];

PROC Sample_2()
    !set the acceleration parameters
    AccSet 50, 50;
    !set the velocity parameters
    VelSet 50, 1000;
    !move to robot home position
    MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
    !initialize communication parameters (initialization is required only once)
    MM_Init_Socket "127.0.0.1",50000,300;
    !move to image-capturing position
    MoveL camera_capture,v1000,fine,gripper1;
    !open socket connection
    MM_Open_Socket;
    !trigger Mech-Viz project
    MM_Start_Viz 2,snap_jps;
    !get planned path, 1st argument (1) means getting pose in JPs
    MM_Get_VizData 1, pose_num, vis_pose_num, status;
    !check whether planned path has been got from Mech-Viz successfully
    IF status <> 2100 THEN
        !add error handling logic here according to different error codes
        !e.g.: status=2038 means no point cloud in ROI
        Stop;
    ENDIF
    !close socket connection
    MM_Close_Socket;
    !save waypoints of the planned path to local variables one by one
    MM_Get_Jps 1,jps{1},label{1},toolid{1};
    MM_Get_JPS 2,jps{2},label{2},toolid{2};
    MM_Get_JPS 3,jps{3},label{3},toolid{3};
    !follow the planned path to pick
    !move to approach waypoint of picking
    MoveAbsJ jps{1},v1000,fine,gripper1;
    !move to picking waypoint
    MoveAbsJ jps{2},v300,fine,gripper1;
    !add object grasping logic here, such as "setdo DO_1, 1;"
    Stop;
    !move to departure waypoint of picking
    MoveAbsJ jps{3},v1000,fine,gripper1;
    !move to intermediate waypoint of placing
    MoveJ drop_waypoint,v1000,z50,gripper1;
    !move to approach waypoint of placing
    MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;
    !move to placing waypoint
    MoveL drop,v300,fine,gripper1;
    !add object releasing logic here, such as "setdo DO_1, 0;"
    Stop;
    !move to departure waypoint of placing
    MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;
    !move back to robot home position
    MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
ENDPROC
ENDMODULE

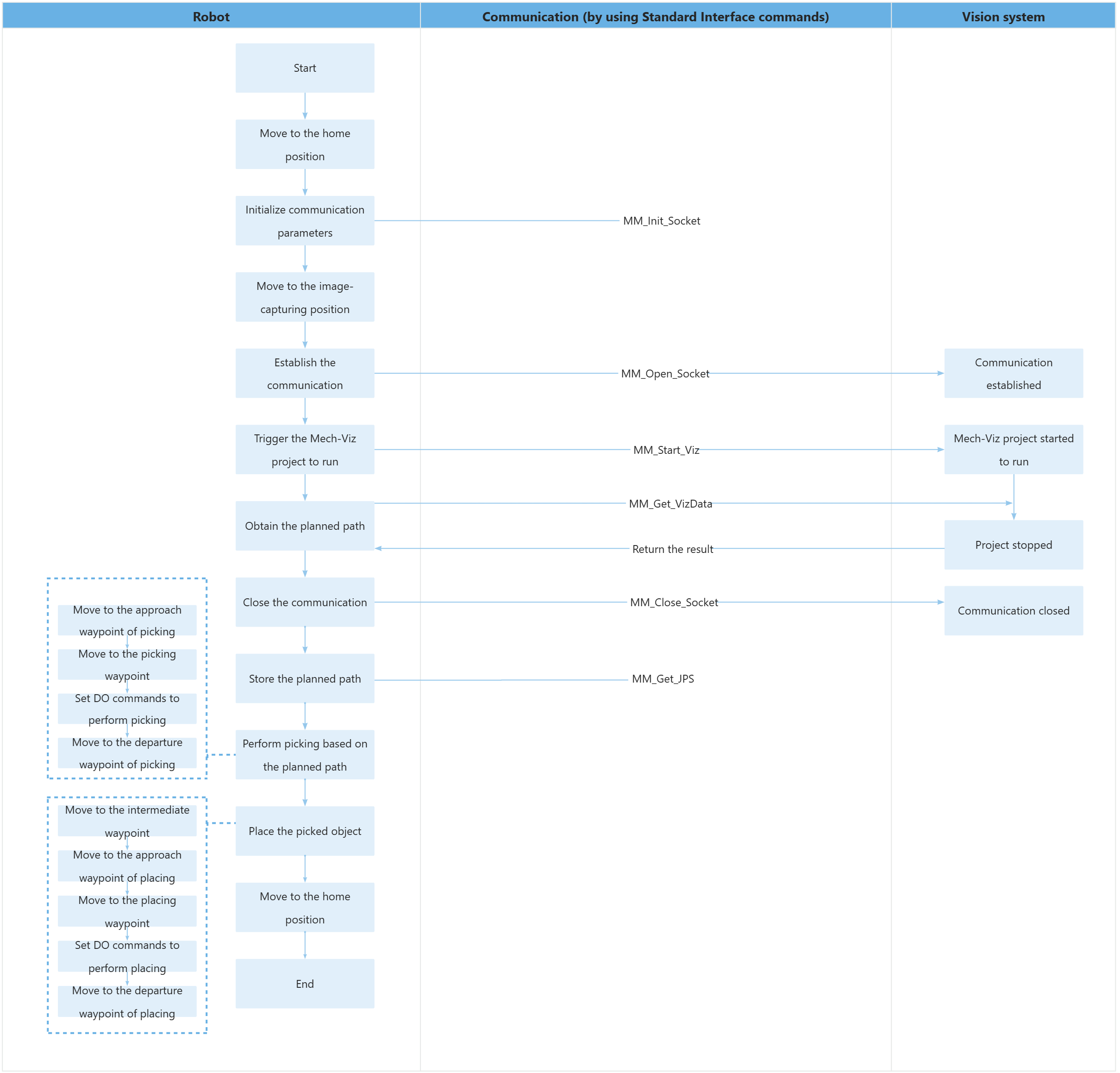

Le flux de travail correspondant au code d’exemple de programme ci-dessus est illustré dans la figure ci-dessous.

sample2

Le tableau ci-dessous explique le programme ci-dessus. Vous pouvez cliquer sur l’hyperlien du nom de la commande pour en afficher la description détaillée.

Fonctionnalité Code et description

Définir des variables


!define local num variables
LOCAL VAR num pose_num:=0;
LOCAL VAR num status:=0;
LOCAL VAR num toolid{5}:=[0,0,0,0,0];
LOCAL VAR num vis_pose_num:=0;
LOCAL VAR num count:=0;
LOCAL VAR num label{5}:=[0,0,0,0,0];
!define local joint&pose variables
LOCAL CONST jointtarget home:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL CONST jointtarget snap_jps:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget camera_capture:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget drop_waypoint:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget drop:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS jointtarget jps{5}:=
[
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]]
];
!define local tooldata variables
LOCAL PERS tooldata gripper1:=[TRUE,[[0,0,0],[1,0,0,0]],[0.001,[0,0,0.001],[1,0,0,0],0,0,0]];

Définissez des variables locales. Les variables locales ci-dessus ne sont valides que dans ce programme.

Enseignez la position d’origine (variable home), la pose du projet Mech-Viz d’entrée (variable snap_jps), la position de capture d’image (variable camera_capture), le point de passage intermédiaire du dépôt (variable drop_waypoint) et le point de dépôt (variable drop), et définissez au préalable les données de l’outil (variable gripper1).

Pour savoir comment enseigner le point de passage, consultez la section Teach Calibration Start Point du document d’étalonnage.

Définir l’accélération et la vitesse


!set the acceleration parameters
AccSet 50, 50;
!set the velocity parameters
VelSet 50, 1000;

  • AccSet 50, 50 : Limiter l’accélération à 50 % de la valeur normale et le taux d’accélération à 50 % de la valeur normale.

  • VelSet 50, 1000 : Définir la vitesse à 50 % du taux programmé et la vitesse maximale du TCP à 1000 mm/s.

Se déplacer vers la position d’origine


!move to robot home position
MoveAbsJ home\NoEOffs,v3000,fine,gripper1;

  • MoveAbsJ : La commande de déplacement en position absolue du robot ABB, indiquant que chaque axe articulé du robot se déplace indépendamment vers une position spécifiée.

  • home : Spécifie la position cible du robot, c’est-à-dire la position d’origine en mode Teach. La position d’origine est généralement une position sûre où le robot est éloigné des objets et des équipements environnants.

  • \NoEOffs : Spécifie que le mouvement n’est pas affecté par des axes externes.

  • v3000 : Spécifie que la vitesse du robot est de 3000 mm/s.

  • fine : Déplace le robot vers la position spécifiée.

  • gripper1 : Spécifie l’ID de l’outil utilisé par le robot lors de ses déplacements.

Ainsi, l’ensemble de la commande indique que le robot se déplace vers la position d’origine en mode TEACH, sans l’influence d’axes externes, à une vitesse de 3000 mm/s.

Initialiser les paramètres de communication


!initialize communication parameters (initialization is required only once)
MM_Init_Socket "127.0.0.1",50000,300;

Le robot envoie la commande MM_Init_Socket pour définir l’adresse IP, le numéro de port et le délai d’expiration de l’objet de communication (l’IPC) à 127.0.0.1, 50000 et 300 secondes.

Veuillez modifier l’adresse IP et le numéro de port de l’IPC en fonction de la situation réelle. L’adresse IP et le numéro de port doivent être cohérents avec ceux définis dans le système de vision.

Se déplacer vers la position de capture d’image


!move to image-capturing position
MoveL camera_capture,v1000,fine,gripper1;

  • MoveL : La commande de mouvement linéaire du robot ABB. Cette commande spécifie de déplacer le robot le long d’une trajectoire linéaire vers une position spécifiée.

  • camera_capture : Spécifie la position cible vers laquelle le robot se déplace, c’est-à-dire la position de capture d’image qui a été enseignée. La position de capture d’image correspond à l’emplacement où le robot capture des images. À cette position, le bras du robot ne doit pas obstruer le champ de vision (FOV) de la caméra.

Ainsi, l’ensemble de la commande indique que le robot se déplace avec précision en mouvement linéaire vers la position de capture d’image, avec une vitesse de 1000 mm/s.

Établir la communication


!open socket connection
MM_Open_Socket;

La communication TCP entre le robot et le système de vision est établie à l’aide de la commande MM_Open_Socket.

Déclencher l’exécution du projet Mech-Viz


!trigger Mech-Viz project
MM_Start_Viz 2,snap_jps;

  • MM_Start_Viz : La commande pour déclencher l’exécution du projet Mech-Viz.

  • 2 : Envoie les positions articulaires représentées par la variable snap_jps au projet Mech-Viz.

  • snap_jps : Positions articulaires personnalisées devant être enseignées au préalable. Lors de la planification du trajet de prise, le robot simulé dans le projet Mech-Viz passera des positions articulaires au premier point de passage.

L’ensemble de la commande indique que le robot déclenche le système de vision pour exécuter le projet Mech-Viz, puis Mech-Viz planifie le trajet de prise du robot sur la base du résultat de vision fourni par Mech-Vision.

Obtenir la trajectoire planifiée


!get planned path, 1st argument (1) means getting pose in JPs
MM_Get_VizData 1, pose_num, vis_pose_num, status;

  • MM_Get_VizData : La commande pour obtenir la trajectoire planifiée par Mech-Viz.

  • 1 : Spécifie le type de pose des points de passage obtenus comme positions articulaires.

  • pose_num : La variable qui stocke le nombre de points de passage renvoyés par le système de vision.

  • vis_pose_num : La variable qui stocke le numéro de séquence du point de passage Vision Move (point de prise) dans la trajectoire.

  • status : La variable qui stocke le code d’état d’exécution de la commande.

L’ensemble de l’instruction indique que le robot obtient la trajectoire planifiée depuis le projet Mech-Viz.

La trajectoire planifiée retournée est enregistrée dans la mémoire du robot et ne peut pas être obtenue directement. Pour y accéder, vous devez enregistrer la trajectoire planifiée à l’étape suivante.
!check whether planned path has been got from Mech-Viz successfully
IF status <> 2100 THEN
    !add error handling logic here according to different error codes
    !e.g.: status=2038 means no point cloud in ROI
    Stop;
ENDIF

Lorsque le code d’état est 2100, le robot a obtenu avec succès la trajectoire planifiée. Sinon, une erreur s’est produite dans le système de vision. Vous pouvez effectuer l’opération correspondante en fonction du code d’erreur spécifique.

Fermer la communication


!close socket connection
MM_Close_Socket;

La communication TCP entre le robot et le système de vision est fermée à l’aide de la commande MM_Close_Socket.

Stocker la trajectoire planifiée


!save waypoints of the planned path to local variables one by one
MM_Get_JPS 1,jps{1},label{1},toolid{1};
MM_Get_JPS 2,jps{2},label{2},toolid{2};
MM_Get_JPS 3,jps{3},label{3},toolid{3};

  • MM_Get_Jps : La commande pour stocker la trajectoire planifiée.

  • 1 : Le premier point de passage est stocké.

  • jps{1} : La variable qui stocke les positions articulaires du premier point de passage.

  • label{1} : La variable qui stocke le libellé du premier point de passage.

  • toolid{1} : La variable qui stocke l’ID de l’outil correspondant au premier point de passage.

L’ensemble de la commande “MM_Get_JPS 1,jps{1},label{1},toolid{1};” enregistre les positions articulaires, le libellé et l’ID de l’outil du premier point de passage dans les variables spécifiées.

Dans cet exemple, la trajectoire planifiée par Mech-Viz comprend trois points de passage : le premier est le point d’approche de la prise, le second est le point de prise et le troisième est le point de départ de la prise. Veuillez stocker la trajectoire planifiée en fonction du projet Mech-Viz réel.

Se déplacer vers le point d’approche de la prise


!move to approach waypoint of picking
MoveAbsJ jps{1},v1000,fine,gripper1;

Le robot se déplace vers le point d’approche de la prise (la position représentée par jps{1}).

Se déplacer vers le point de prise


!move to picking waypoint
MoveAbsJ jps{2},v300,fine,gripper1;

Le robot se déplace vers le point de prise (la position représentée par jps{2}).

Configurer des DO pour effectuer la prise


!add object grasping logic here, such as "setdo DO_1, 1;"
Stop;

Après que le robot s’est déplacé vers le point de prise, vous pouvez définir un DO (tel que setdo DO_1, 1;) pour contrôler le robot afin d’utiliser l’outil pour effectuer la prise. Veuillez configurer les DO en fonction de la situation réelle.

Stop indique que l’exécution du programme est mise en pause. Si vous avez ajouté une instruction pour définir un DO, vous pouvez supprimer l’instruction Stop ici.

Se déplacer vers le point de départ de la prise


!move to departure waypoint of picking
MoveAbsJ jps{3},v1000,fine,gripper1;

Le robot se déplace vers le point de départ de la prise (la position représentée par jps{3}).

Se déplacer vers le point de passage intermédiaire


!move to intermediate waypoint of placing
MoveJ drop_waypoint,v1000,z50,gripper1;

  • MoveJ : Les positions articulaires du robot ABB, indiquant que le robot se déplace le long d’un arc vers une position spécifiée.

  • drop_waypoint : Spécifie la position cible vers laquelle le robot se déplace, c’est-à-dire le point de passage intermédiaire.

  • z50 : Le rayon de lissage est de 50 mm.

L’ensemble de la commande déplace le robot en positions articulaires vers un certain point de passage intermédiaire entre le point de départ de la prise et le point d’approche du dépôt, avec une vitesse de 1000 mm/s et un rayon de lissage de 50 mm.

L’ajout de points de passage intermédiaires peut assurer un mouvement fluide du robot et éviter des collisions inutiles. Vous pouvez ajouter plusieurs points de passage intermédiaires selon la situation réelle.

Déplacer le robot vers le point d’approche du dépôt


!move to approach waypoint of placing
MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;

  • RelTool(pickpoint,0,0,-100) : Spécifie la position cible vers laquelle le robot se déplace. Dans cet exemple, RelTool représente un mouvement relatif au repère de l’outil, drop (le point de dépôt) est le point de base dans le repère de l’outil, et 0,0,-100 représente 100 mm dans la direction Z négative par rapport à drop.

L’ensemble de la commande déplace le robot à 100 mm au-dessus du point de dépôt pour atteindre le point d’approche du dépôt.

L’ajout de points d’approche du dépôt peut empêcher le robot d’entrer en collision avec des objets (tels que des bacs) dans la scène lors du déplacement. Vous pouvez modifier l’offset négatif sur l’axe Z en fonction du scénario réel afin de garantir l’absence de collision pendant l’approche.

Se déplacer vers le point de dépôt


!move to placing waypoint
MoveL drop,v300,fine,gripper1;

Le robot se déplace du point d’approche du dépôt vers le point de dépôt.

Configurer des DO pour effectuer le dépôt


!add object releasing logic here, such as "setdo DO_1, 0;"
Stop;

Après que le robot s’est déplacé vers le point de dépôt, vous pouvez définir un DO (tel que setdo DO_1, 0;) pour contrôler le robot afin d’utiliser l’outil pour effectuer le dépôt. Veuillez configurer les DO en fonction de la situation réelle.

Stop indique que l’exécution du programme est mise en pause. Si vous avez ajouté une instruction pour définir un DO, vous pouvez supprimer l’instruction Stop ici.

Déplacer le robot vers le point de départ du dépôt


!move to departure waypoint of placing
MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;

Le robot se déplace à 100 mm au-dessus du point de dépôt et atteint le point de départ du dépôt.

L’ajout de points de départ du dépôt peut empêcher le robot d’entrer en collision avec des objets (tels que des bacs) dans la scène lors du déplacement. Vous pouvez modifier l’offset négatif sur l’axe Z en fonction du scénario réel afin de garantir l’absence de collision pendant le départ.

Se déplacer vers la position d’origine


!move back to robot home position
MoveAbsJ home\NoEOffs,v3000,fine,gripper1;

Le robot se déplace à nouveau du point de départ du dépôt vers le point d’origine.

Cette page est-elle utile ?

Veuillez nous indiquer comment améliorer :

Nous accordons de l’importance à votre vie privée

Nous utilisons des cookies pour vous offrir la meilleure expérience possible sur notre site web. En continuant à utiliser le site, vous reconnaissez accepter l’utilisation des cookies. Si vous refusez, un cookie unique sera utilisé pour garantir que vous ne soyez pas suivi ou reconnu lors de votre visite sur ce site.

  • Préférence
  • J’accepte
  • Je n’accepte pas
