Exemple 6: MM_S6_Vis_Timer

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Présentation du programme

Description

Le PLC calcule le temps de cycle de vision, c’est-à-dire le temps nécessaire pour déclencher l’exécution du projet Mech-Vision et obtenir le résultat de vision.

Chemin du fichier

Vous pouvez accéder au répertoire d’installation de Mech-Vision et Mech-Viz et trouver le fichier en utilisant le chemin Communication Component/Robot_Interface/EthernetIP/Programming Samples/AB PLC EthernetIP/sample applications/ExportedRoutineOfSampleProjects/MM_S6_Vis_Timer.L5X.

Projet

projet Mech-Vision

Prérequis

Ce programme d’exemple est fourni uniquement à titre de référence. Avant d’utiliser le programme, veuillez le modifier en fonction du scénario réel.

Description du programme

Cette section décrit le programme d’exemple MM_S6_Vis_Timer.

La seule différence entre le programme d’exemple MM_S6_Vis_Timer et le programme d’exemple MM_S1_Vis_Basic est que MM_S6_Vis_Timer peut calculer le temps de cycle de vision (Échelon 7 à 9). En conséquence, seule la fonction de commutation de la recette de paramètres est décrite dans la section suivante. Pour les parties de MM_S4_Vis_SwitchRecipe identiques à celles de MM_S1_Vis_Basic, voir Programme d’exemple 1: MM_S1_Vis_Basic.

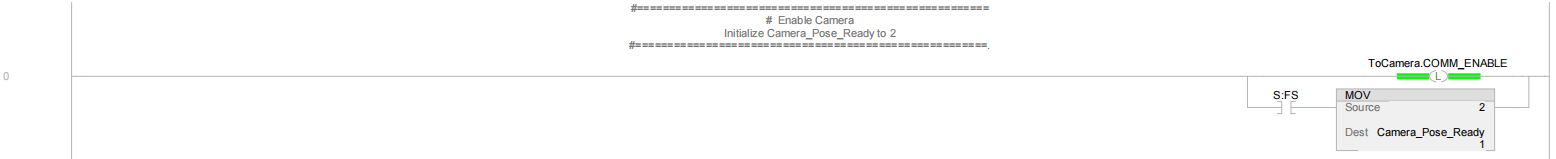

sample6 1
sample6 2

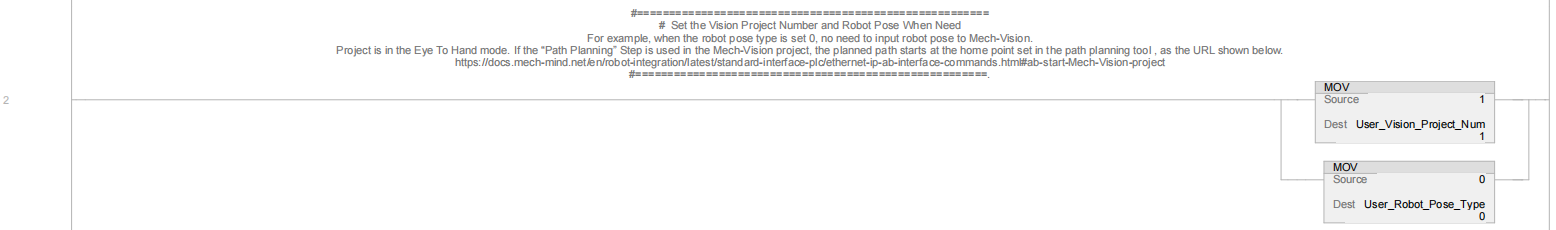

sample6 3

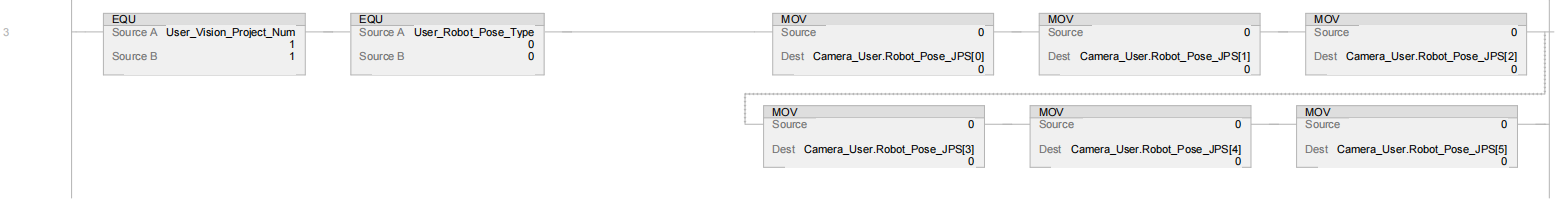

sample6 4
sample6 5

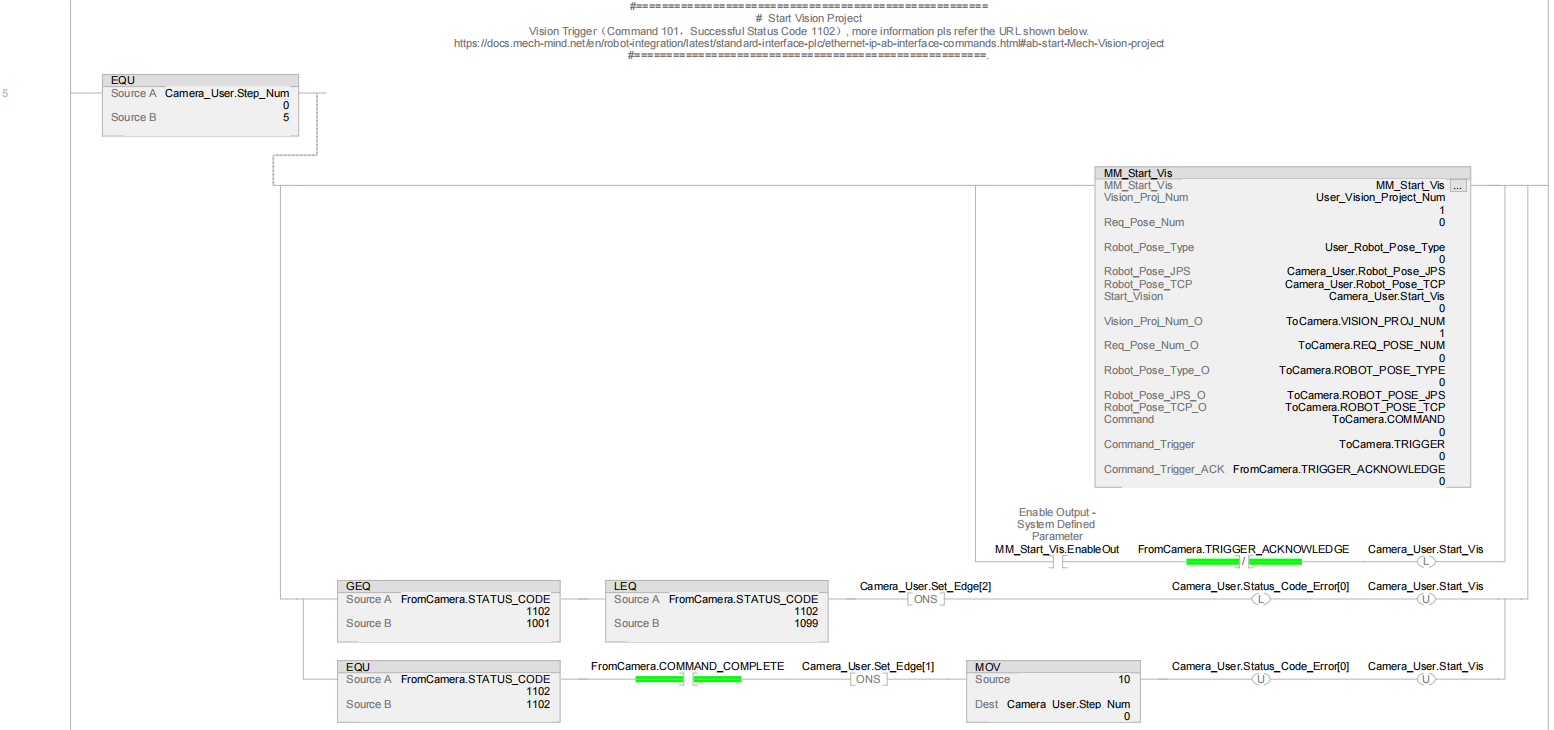

sample6 6

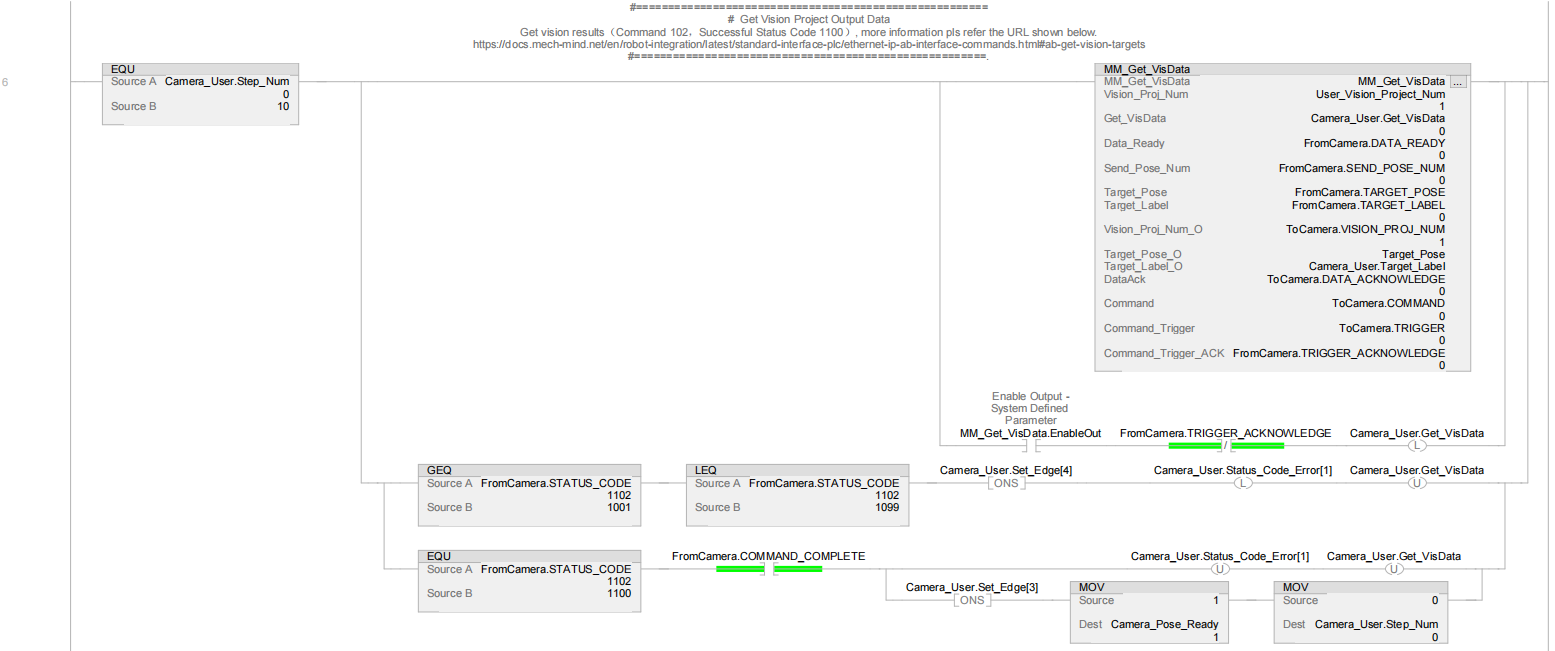

sample6 7
sample6 8
sample6 9
sample6 10

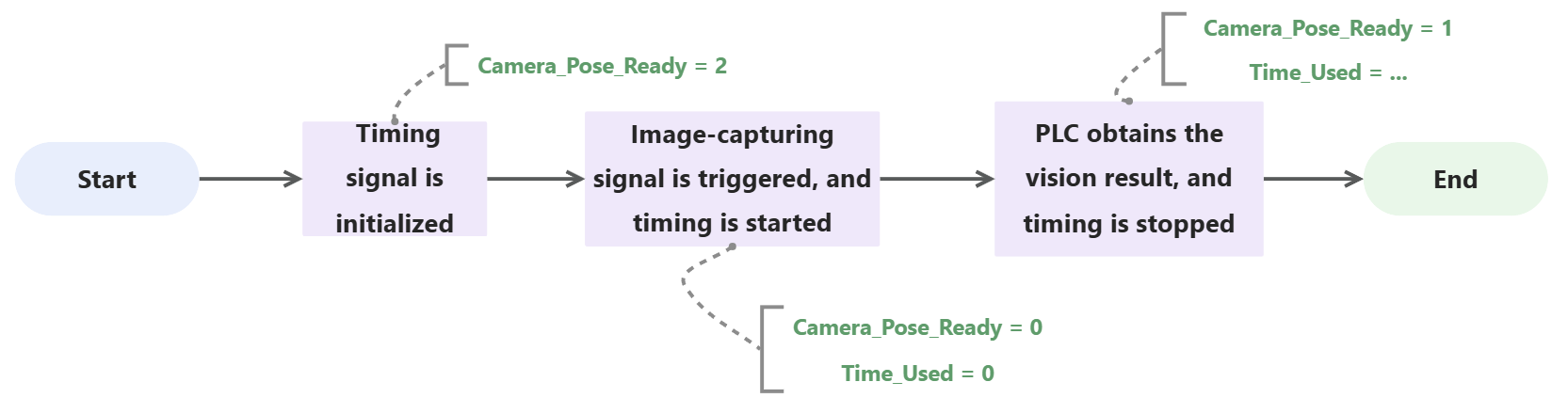

Dans le programme d’exemple ci-dessus, la fonction de calcul du temps de cycle de vision est illustrée dans la figure ci-dessous.

sample6 11

Le tableau ci-dessous illustre le processus de calcul du temps de cycle de vision.

Pour les commandes courantes fournies avec AB PLC, veuillez vous référer à Commandes courantes.

Fonction Description

Calcul du temps de cycle de vision

sample6 8
sample6 9

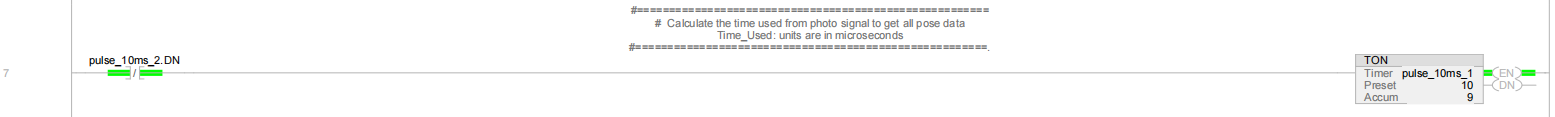

Les échelons 7 et 8 indiquent que les temporisateurs de retard (pulse_10ms_1 et pulse_10ms_2) sont reliés au moyen de deux instructions TON, et qu’une largeur d’impulsion de 10 ms (pulse_10ms_1.DN) est générée. Par conséquent, la période entre deux fronts montants de pulse_10ms_1.DN est de 20 ms (10 × 2).

sample6 10

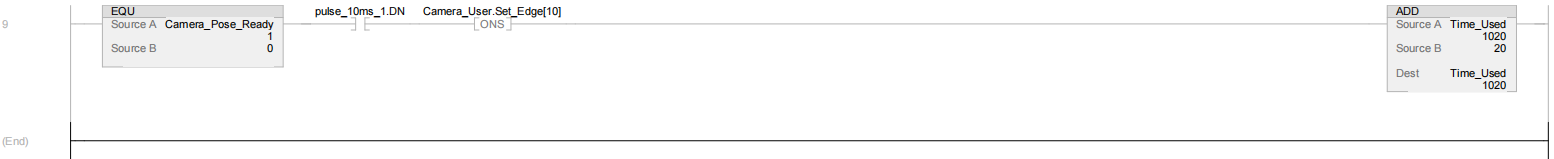

Échelon 9: Calculer la durée (c.-à-d. le temps de cycle de vision) pour que Camera_Pose_Ready passe de 0 (le signal externe de capture d’image a été déclenché) à 1 (le PLC a obtenu le résultat de vision). La durée est calculée par incréments de 20 ms sur la base de la valeur Time_Used.
