Programme d’exemple 1: MM_S1_Vis_Basic

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Présentation du programme

Description

Le PLC déclenche l’exécution du projet Mech-Vision puis obtient le résultat de vision.

File path

Vous pouvez trouver le fichier du programme en utilisant le chemin Communication Component/Robot_Interface/Siemens Snap7/TIA Portal/sample applications/SampleProjectSnap7.zip dans le répertoire d’installation de Mech-Vision et Mech-Viz.

Project

Projet Mech-Vision

Prerequisites

Ce programme d’exemple est fourni à titre de référence uniquement. Avant d’utiliser le programme, veuillez le modifier en fonction du scénario réel.

Description du programme

Cette section décrit le programme d’exemple MM_S1_Vis_Basic.

sample1 1
sample1 2
sample1 3
sample1 4
sample1 5
sample1 6

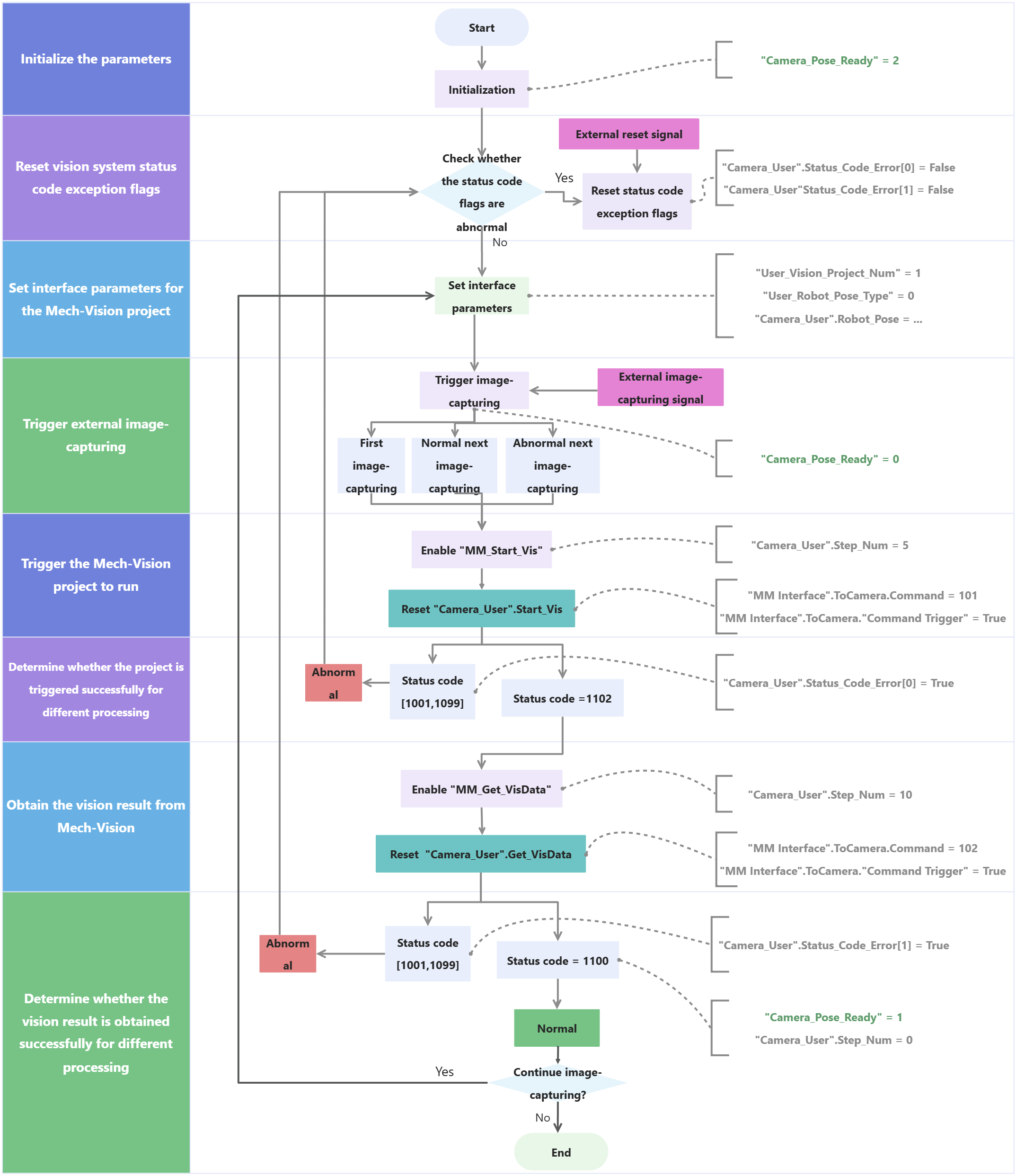

La figure ci-dessous décrit le processus du programme d’exemple ci-dessus.

sample1 7

Le tableau ci-dessous explique le programme d’exemple ci-dessus.

  • Pour les commandes de l’Interface standard des PLC Siemens de la série S7, vous pouvez cliquer sur l’hyperlien du nom de la commande dans l’explication ci-dessous pour afficher la description détaillée de la commande.

  • Pour les commandes courantes fournies avec les PLC Siemens de la série S7, voir Commandes courantes.

Feature Description

Initialize the parameters

sample1 1
  • "MM Interface".FromCamera."Status Code": Un code d’état du système de vision.

  • P_TRIG: Détecte le front montant du signal pour le résultat de l’opération logique ("MM Interface".FromCamera."Status Code" égal à 0).

  • MOVE: Définit "Camera_Pose_Ready" sur 2.

  • "Camera_Pose_Ready": Indique si le PLC a obtenu le résultat de vision. Valeurs valides:

    • 0: Le PLC n’a pas obtenu le résultat de vision lorsque la caméra était sur le point de capturer des images ou avait déjà capturé des images, ou lorsque Mech-Vision calculait le résultat de vision.

    • 1: La caméra a capturé des images et le PLC a obtenu le résultat de vision.

    • 2: La caméra était prête à commencer la capture d’images pour la première fois et le PLC n’a pas obtenu le résultat de vision.

Ainsi, le Réseau 1 indique que seulement lorsque "MM Interface".FromCamera."Status Code" est égal à 0 et que P_TRIG détecte un front montant, "Camera_Pose_Ready" est initialisé à 2.

Reset vision system status code exception flags

sample1 2
  • "Camera_User".Status_Code_Error[0]: Un indicateur d’exception du code d’état du système de vision. True indique que le projet Mech-Vision n’a pas été exécuté avec succès, c’est-à-dire qu’une exception s’est produite dans le système de vision.

  • "Camera_User".Status_Code_Error[1]: Un indicateur d’exception du code d’état du système de vision. True indique que le projet Mech-Vision n’a pas réussi à produire le résultat de vision, c’est-à-dire qu’une exception s’est produite dans le système de vision.

  • "External_Reset_Camera_Error": Un signal de réinitialisation externe. Lorsqu’une exception se produit dans le système de vision et que le signal passe de False à True, réinitialisez les "Camera_User".Status_Code_Error[0] et "Camera_User".Status_Code_Error[1] suivants.

Ainsi, le Réseau 2 réinitialise "Camera_User".Status_Code_Error[0] et "Camera_User".Status_Code_Error[1] et définit "Camera_User".Step_Num sur 0 lorsque "External_Reset_Camera_Error" est actif.

Set interface parameters for the Mech-Vision project

sample1 3
  • "User_Vision_Project_Num": L’ID du projet Mech-Vision.

  • "User_Robot_Pose_Type": Spécifie le type de pose du robot réel à fournir au projet Mech-Vision. La valeur de ce paramètre doit être définie comme la valeur de Robot_Pose_Type de la commande MM_Start_Vis. Dans cet exemple, la valeur du paramètre est 0. Vous pouvez modifier la valeur selon vos besoins.

  • "Camera_User".Robot_Pose[0,0] ~ [0,5]: Six données de position articulaire du robot. La valeur de ce paramètre doit être définie comme la valeur de Robot_Pose[0,0]~[0,5] de la commande MM_Start_Vis. Dans cet exemple, la valeur du paramètre est 0.0. Vous pouvez modifier la valeur selon vos besoins et ajouter les données de pose de la bride du robot, c’est-à-dire la valeur du paramètre Robot_Pose[1,0]~[1,5] dans la commande MM_Start_Vis.

Ainsi, dans le Réseau 3, l’ID du projet Mech-Vision est défini sur 1 et "User_Robot_Pose_Type" est défini sur 0. Si l’ID du projet Mech-Vision est défini sur 1 et que "User_Robot_Pose_Type" est défini sur 0, "Camera_User".Robot_Pose[0,0]~[0,5] sont définis à 0.0 séquentiellement.

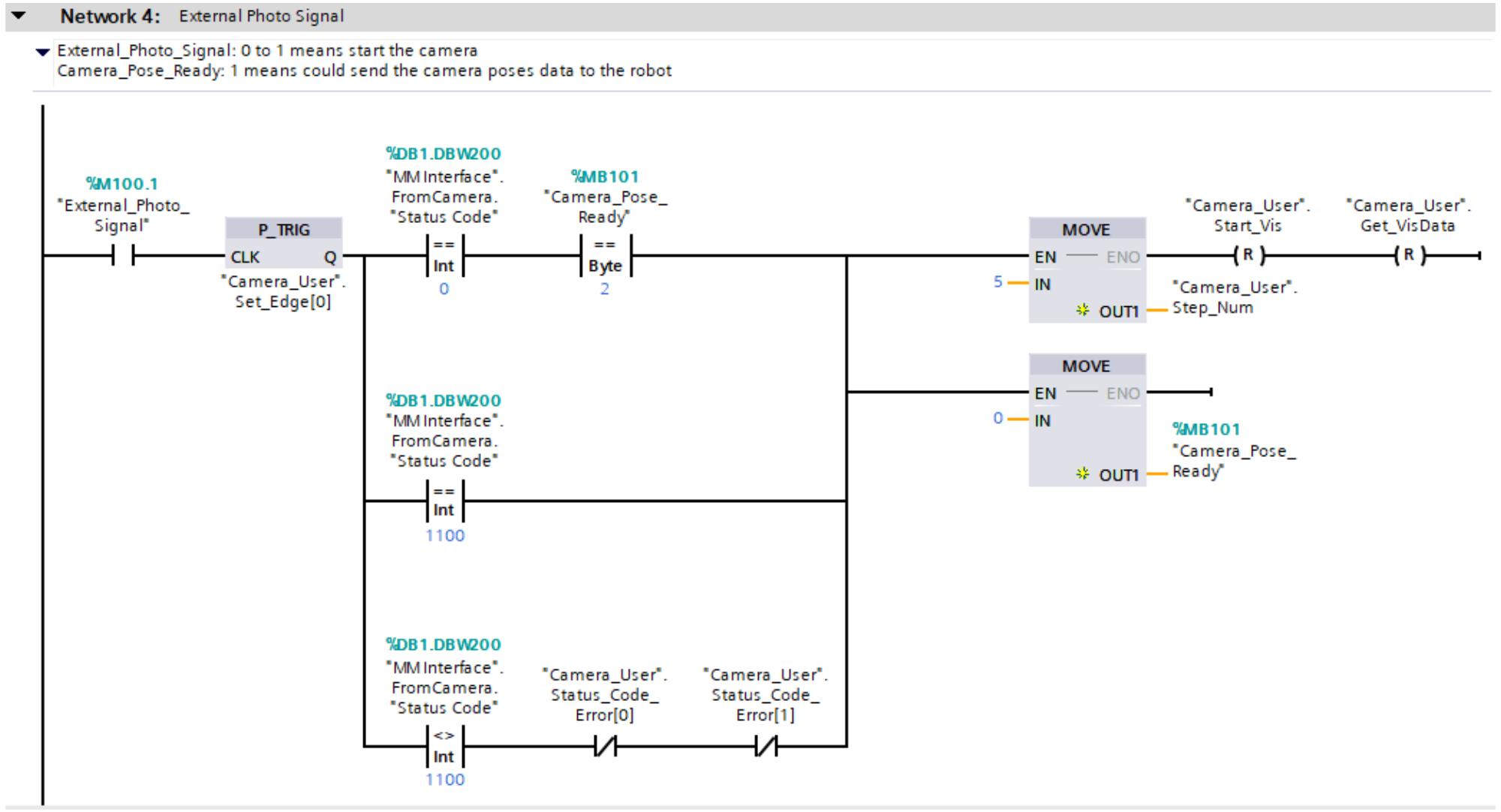

Trigger external image capturing

sample1 4
  • "External_Photo_Signal": Le signal externe pour déclencher la capture d’images lors d’un front montant.

  • "MM Interface".FromCamera."Status Code": Un code d’état du système de vision. 1102 indique que le PLC a déclenché avec succès l’exécution du projet Mech-Vision. 1100 indique que le PLC a obtenu avec succès le résultat de vision.

  • "Camera_User".Start_Vis: L’indicateur qui déclenche l’exécution du projet Mech-Vision lors du front montant.

  • "Camera_User".Get_VisData: L’indicateur qui déclenche la récupération du résultat de vision de Mech-Vision lors du front montant.

Ainsi, le Réseau 4 indique que le signal externe pour déclencher la capture d’images lors d’un front montant est récupéré, puis les trois opérations de capture d’images suivantes sont effectuées.

  1. Une image est capturée pour la première fois. "MM Interface".FromCamera."Status Code" est défini sur 0, et "Camera_Pose_Ready" est défini sur 2.

  2. Une image est capturée normalement la fois suivante. "MM Interface".FromCamera."Status Code" est égal à 1100.

  3. Une erreur est signalée lors de la capture d’image la fois suivante. "MM Interface".FromCamera."Status Code" n’est pas égal à 1100, et "Camera_User".Status_Code_Error[0] et "Camera_User".Status_Code_Error[1] sont tous deux définis sur False.

Enfin, "Camera_User".Step_Num est défini sur 5, "Camera_Pose_Ready" est défini sur 0, et "Camera_User".Start_Vis et "Camera_User".Get_VisData sont réinitialisés.

Trigger the Mech-Vision project to run and determine whether the project is triggered successfully for different processing

sample1 5
Pour plus d’informations sur les paramètres d’entrée et de sortie de MM_Start_Vis, voir MM_Start_Vis.

Le Réseau 5 indique que si "Camera_User".Step_Num est défini sur 5, les opérations suivantes sont effectuées.

  1. MM_Start_Vis est activée. Dans ce cas, Req_Pose_Num est défini à 0 par défaut, ce qui signifie que tous les points de vision sont obtenus. Le nombre maximal de points de vision est de 20.

  2. Lorsque "MM Interface".FromCamera."Trigger Acknowledge" est défini sur False et que "Camera_User".Status_Code_Error[0] est défini sur False, "Camera_User".Start_Vis est activé et le PLC déclenche l’exécution du projet Mech-Vision.

  3. Si "MM Interface".FromCamera."Status Code" est compris entre 1001 et 1099 (inclus), cela indique une erreur du système de vision. À ce moment, le front montant de cette sortie logique est capturé à l’aide de la commande P_TRIG. Lorsque "MM Interface".FromCamera."Trigger Acknowledge" est True, "Camera_User".Status_Code_Error[0] est défini et "Camera_User".Start_Vis est réinitialisé. Pour plus d’informations sur la cause d’un code d’état spécifique, voir Codes d’état de l’Interface standard et codes d’erreur.

  4. Si la valeur de "MM Interface".FromCamera."Status Code" est 1102, le système de vision a exécuté avec succès la commande envoyée par le PLC. Dans ce cas, la commande P_TRIG est appelée pour récupérer le front montant de la sortie logique, une valeur de 10 est affectée à "Camera_User".Step_Num, et "Camera_User".Start_Vis et "Camera_User".Status_Code_Error[0] sont réinitialisés.

Obtain the vision result of the Mech-Vision project and determine whether the vision result is obtained successfully for different processing

sample1 6
Pour plus d’informations sur les paramètres d’entrée et de sortie de MM_Get_VisData, voir MM_Get_VisData.

Le Réseau 6 indique que si "Camera_User".Step_Num est défini sur 10, les opérations suivantes sont effectuées.

  1. MM_Get_VisData est activée.

  2. Lorsque "MM Interface".FromCamera."Trigger Acknowledge" est défini sur False et que "Camera_User".Status_Code_Error[1] est défini sur False, "Camera_User".Get_VisData est réinitialisé et le PLC commence à obtenir le résultat de vision produit par le projet Mech-Vision.

  3. Si "MM Interface".FromCamera."Status Code" est compris entre 1001 et 1099 (inclus), cela indique une erreur du système de vision. À ce moment, le front montant de cette sortie logique est capturé à l’aide de la commande P_TRIG. Lorsque "MM Interface".FromCamera."Trigger_Acknowledge" est True, "Camera_User".Status_Code_Error[1] est défini et "Camera_User".Get_VisData est réinitialisé. Pour plus d’informations sur la cause d’un code d’état spécifique, voir Codes d’état de l’Interface standard et codes d’erreur.

  4. Si "MM Interface".FromCamera."Status Code" est égal à 1100, cela signifie que le système de vision a exécuté avec succès la commande du PLC. À ce moment, "Camera_User".Get_VisData et "Camera_User".Status_Code_Error[1] sont réinitialisés. La commande P_TRIG est utilisée pour capturer le front montant de la sortie logique lorsque "MM Interface".FromCamera."Status Code" est égal à 1100, "Camera_User".Step_Num est défini sur 0 et "Camera_Pose_Ready" est défini sur 1. Cela indique que le PLC a reçu le résultat de vision et peut le transmettre au robot.
