Configurer la communication de l’Interface standard avec ROKAE

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Ce guide explique comment configurer la communication via l’Interface standard avec un robot ROKAE.

Vérifier les versions du matériel et du logiciel

Les modèles et versions indiqués ci-dessous ont été testés et peuvent être utilisés. Pour d’autres modèles et versions, vous pouvez vous référer à ce guide pour la procédure d’utilisation. En cas de problème, veuillez contacter l’assistance technique de Mech-Mind.

  • Le robot utilisé est un robot industriel ROKAE.

  • La série du contrôleur est XBC3, et la version est 3.6.

Démarrer le robot et le boîtier d’apprentissage

Allumez l’interrupteur d’alimentation du contrôleur, comme montré ci-dessous. Si le contrôleur démarre correctement, une interface de bienvenue apparaîtra sur le boîtier d’apprentissage.

rokae industrial 1

Vérifier la version du contrôleur

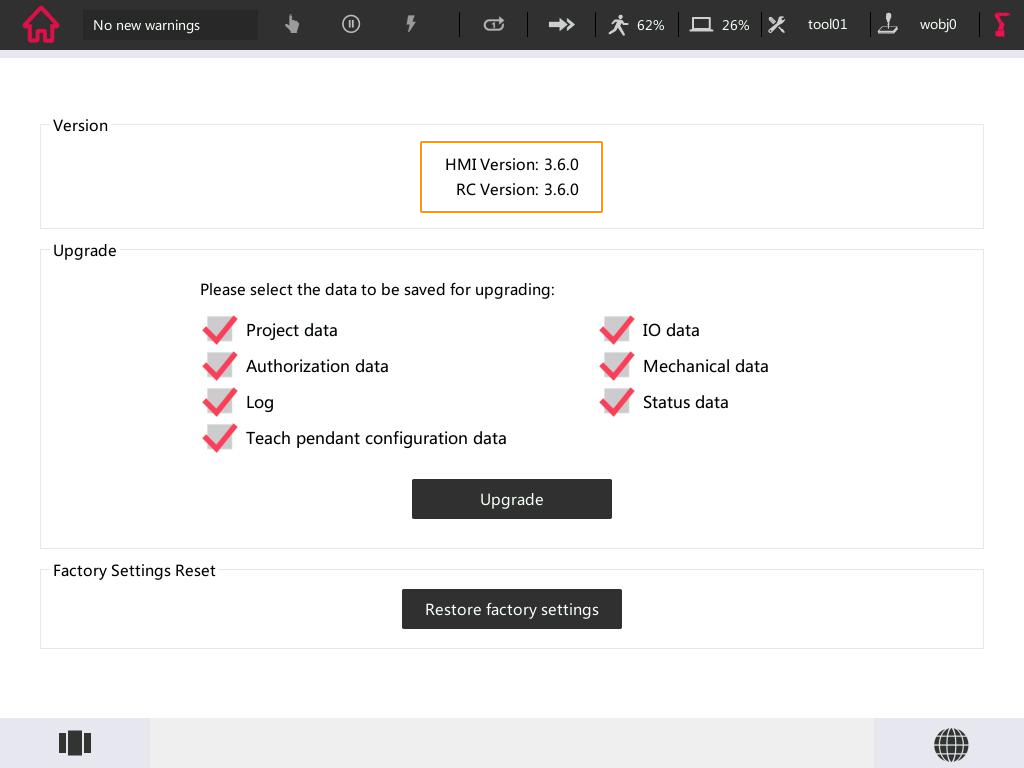

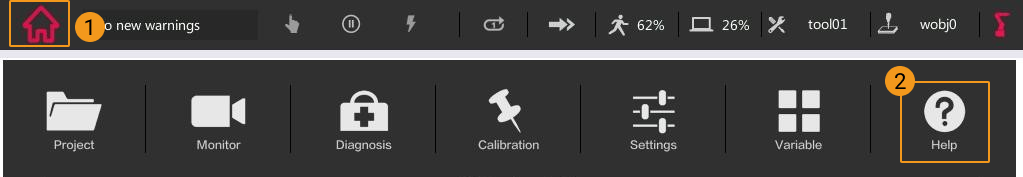

Sur le boîtier d’apprentissage, appuyez sur l’icône dans le coin supérieur gauche, puis sur Aide pour vérifier la version.

rokae industrial 2
rokae industrial 3

Passer le type d’utilisateur à Admin

Un utilisateur opérateur n’a pas le droit de gérer des fichiers ni d’opérer. Par conséquent, veuillez passer à l’utilisateur admin.

  1. Sur le boîtier d’apprentissage, appuyez sur l’icône dans le coin supérieur gauche, puis sur Paramètres.

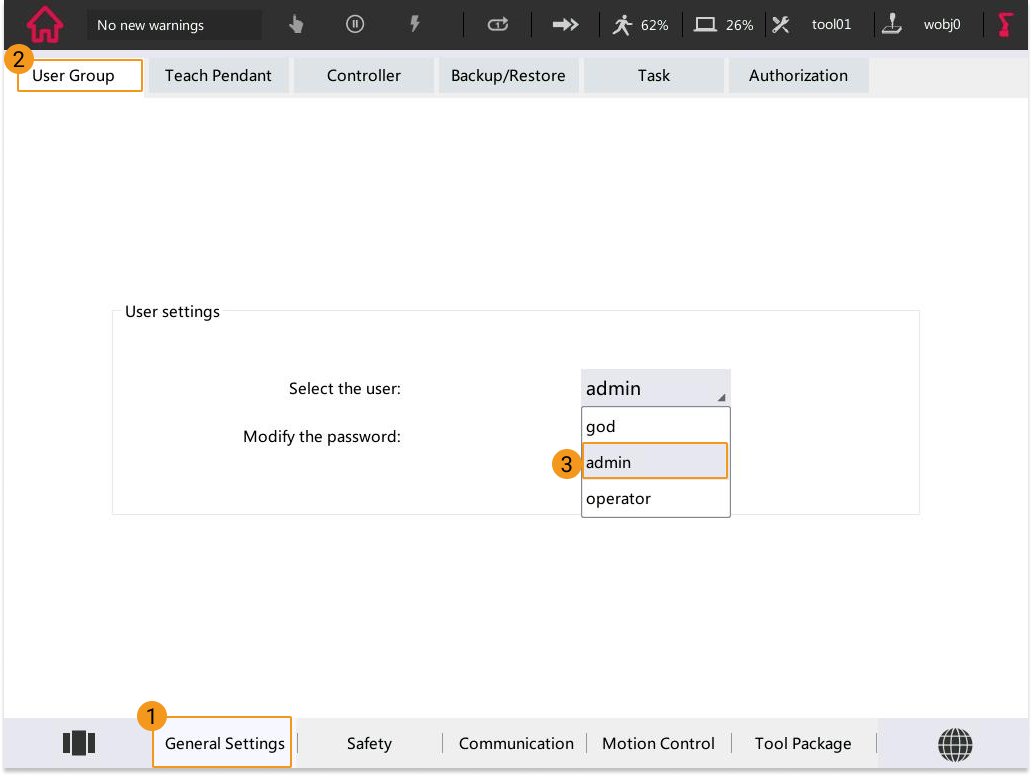

  2. Appuyez sur Paramètres généraux  Groupe d’utilisateurs, et sélectionnez admin.

    rokae industrial 5

  3. Saisissez le mot de passe 123456 dans la fenêtre contextuelle.

Configurer la connexion réseau

Connecter le matériel

Utilisez le câble Ethernet pour connecter les ports réseau de l’IPC et du contrôleur du robot.

rokae industrial 4

Configurer la communication externe

  1. Sur le boîtier d’apprentissage, appuyez sur l’icône dans le coin supérieur gauche, puis sur Paramètres.

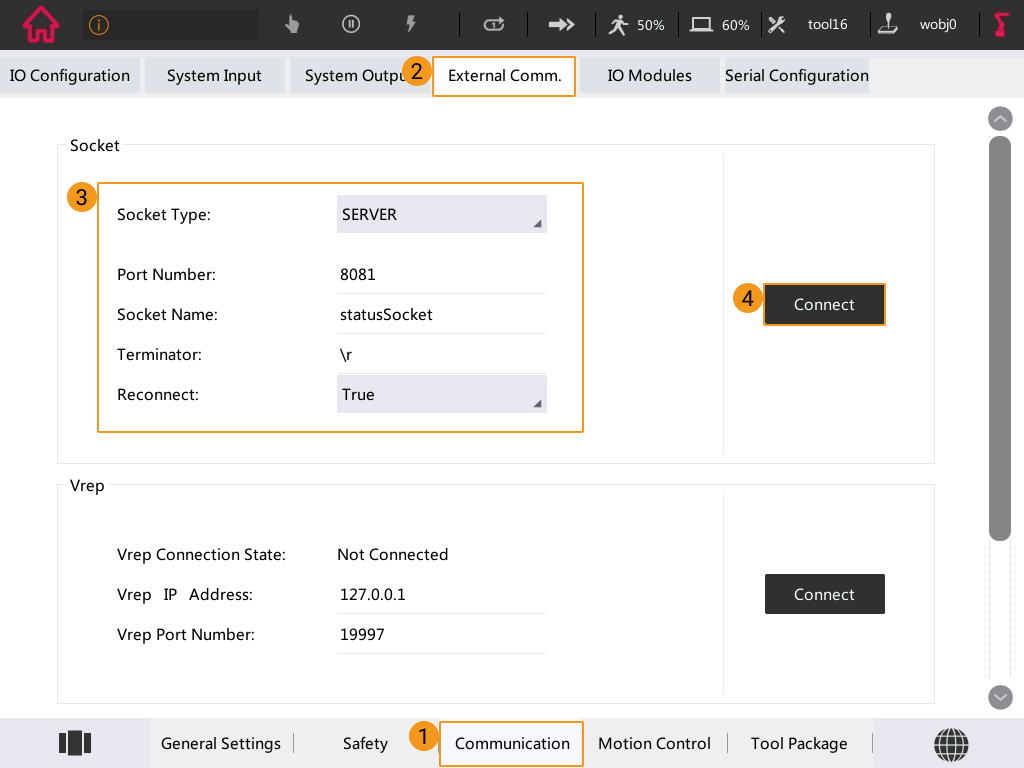

  2. Appuyez sur Communication  Communication externe, configurez la communication Socket comme montré sur la figure ci-dessous, puis cliquez sur Connecter.

    rokae industrial 4 1

  3. Redémarrez le contrôleur.

Définir l’adresse IP de l’IPC

L’adresse IP par défaut du robot ROKAE pour communiquer avec le système de vision est 192.168.2.160, qui ne peut pas être modifiée actuellement. Cependant, vous pouvez modifier l’adresse IP de l’IPC (192.168.2.222 est utilisée dans cet exemple) afin de vous assurer que leurs adresses IP sont sur le même sous-réseau. Veuillez vous référer à Définir l’adresse IP de l’IPC pour des instructions détaillées.

Après avoir modifié l’adresse IP sur l’IPC, ouvrez la fenêtre Invite de commandes de l’IPC, saisissez “ping 192.168.2.160”, et testez si la connexion entre l’IPC et le robot est réussie.

Configurer la configuration de communication du robot

  1. Ouvrez Mech-Vision, et vous pouvez accéder à différentes interfaces. Créez une nouvelle solution selon les instructions ci-dessous.

    • Si vous avez accédé à l’interface d’accueil, cliquez sur Nouvelle solution vierge.

    create solution 1

    • Si vous avez accédé à l’interface principale, cliquez sur File  Nouvelle solution dans la barre de menus.

    create solution 2

  2. Cliquez sur Configuration de la communication du robot dans la barre d’outils de Mech-Vision.

  3. Dans la fenêtre Configuration de la communication du robot, effectuez les configurations suivantes.

    1. Cliquez sur le menu déroulant Sélectionner le robot, et choisissez Robot répertorié. Cliquez sur Sélectionner le modèle de robot, et sélectionnez le modèle de robot que vous utilisez. Puis, cliquez sur Suivant.

    2. Dans la section Mode de communication, sélectionnez Interface standard pour Type de service d’interface, Serveur TCP pour Protocole, et ASCII pour le format de protocole.

    3. Il est recommandé de définir le numéro de port à 50000 ou plus. Assurez-vous que le numéro de port n’est pas occupé par un autre programme.

    4. Sous Intégration du robot, cliquez sur Ouvrir le dossier du programme.

      Les fichiers nécessaires au chargement ultérieur seront copiés depuis ce dossier. Ne fermez pas ce dossier.

    5. (Optionnel) Sélectionnez Activer automatiquement le service d’interface à l’ouverture de la solution.

    6. Cliquez sur Appliquer.

tcp ascii

  1. Sur l’interface principale de Mech-Vision, assurez-vous que le commutateur Configuration de la communication du robot dans la barre d’outils est basculé et est devenu bleu.

    interface service

Charger les fichiers du programme sur le robot

Il est recommandé de sauvegarder les fichiers système du robot avant de charger les fichiers de programme Master-Control afin d’éviter toute corruption du système susceptible d’être causée par l’opération de chargement. En cas de problème, vous pouvez utiliser le fichier de sauvegarde pour restaurer le système du robot. Veuillez vous référer à Sauvegarder et restaurer les fichiers du robot pour des instructions détaillées.

  1. Branchez la clé USB sur le port USB de l’IPC. Créez un dossier MM_Project sur la clé USB.

  2. Sur l’IPC, copiez tous les fichiers du dossier de programme ouvert (le dossier ROKAE) vers le dossier MM_Project de la clé USB, puis débranchez la clé USB.

    Vous pouvez également trouver le dossier du programme dans le chemin Communication Component/Robot_Interface/ROKAE du répertoire d’installation de Mech-Vision et Mech-Viz.

  3. Branchez la clé USB contenant les fichiers de programme dans le port USB sur le boîtier d’apprentissage.

  4. Sur le boîtier d’apprentissage, appuyez sur l’icône dans le coin supérieur gauche, puis sur Projet.

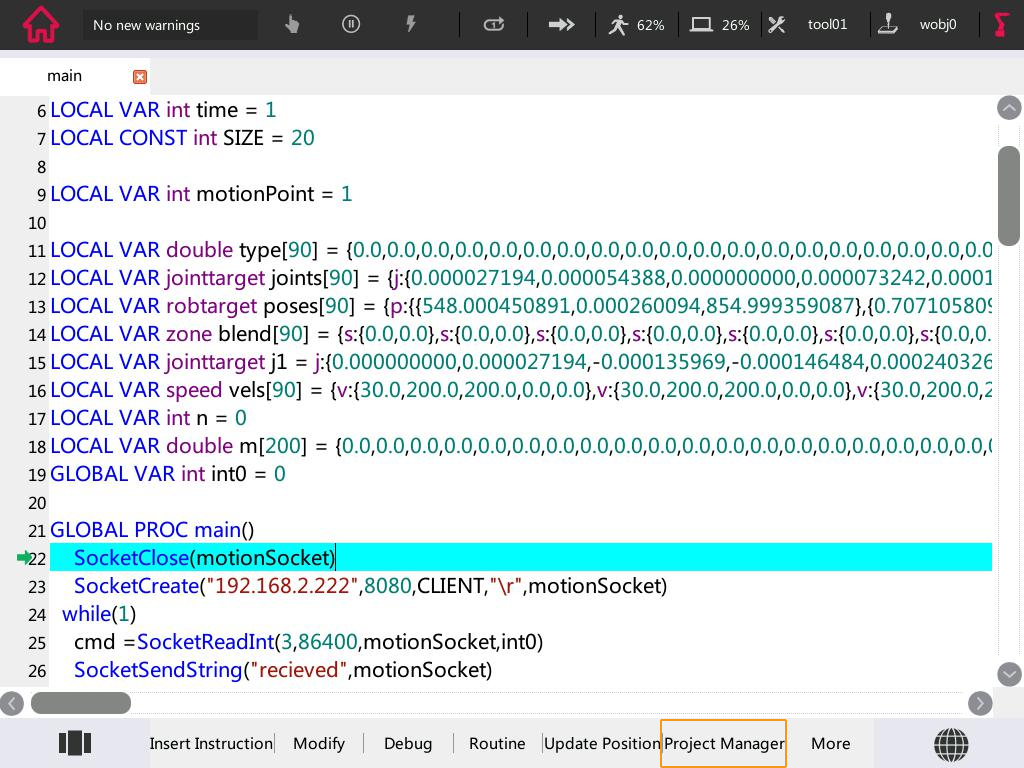

  5. Appuyez sur Gestionnaire de projet.

    rokae industrial 9 1

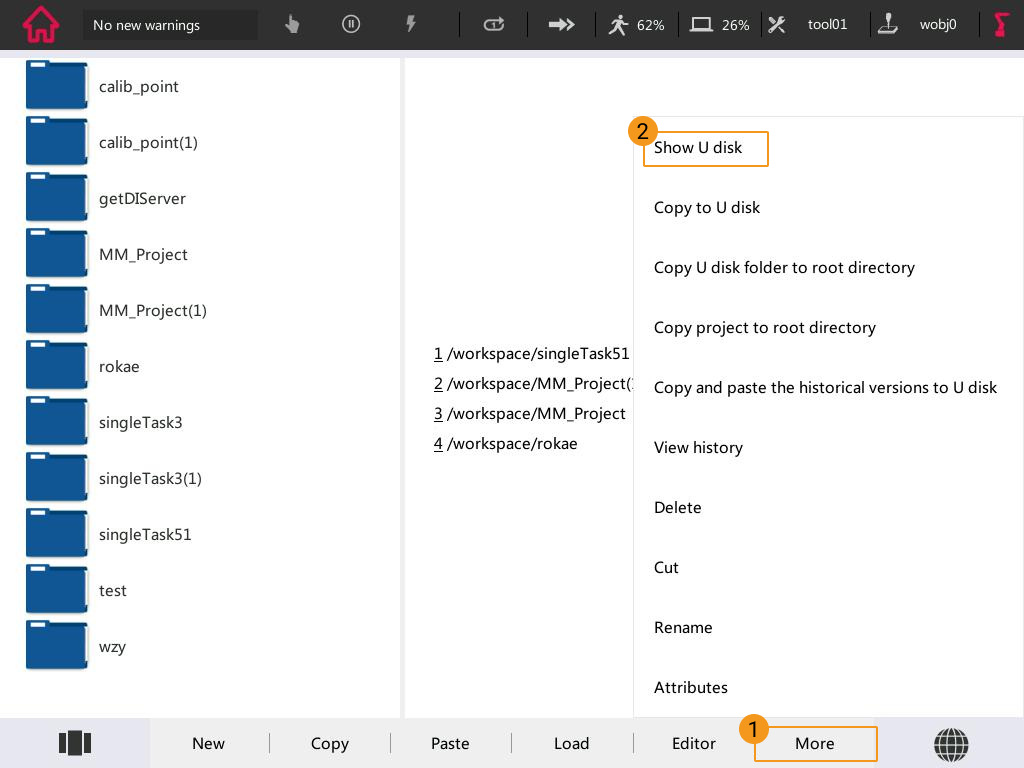

  6. Appuyez sur Plus et sélectionnez Afficher le disque U.

    rokae industrial 10

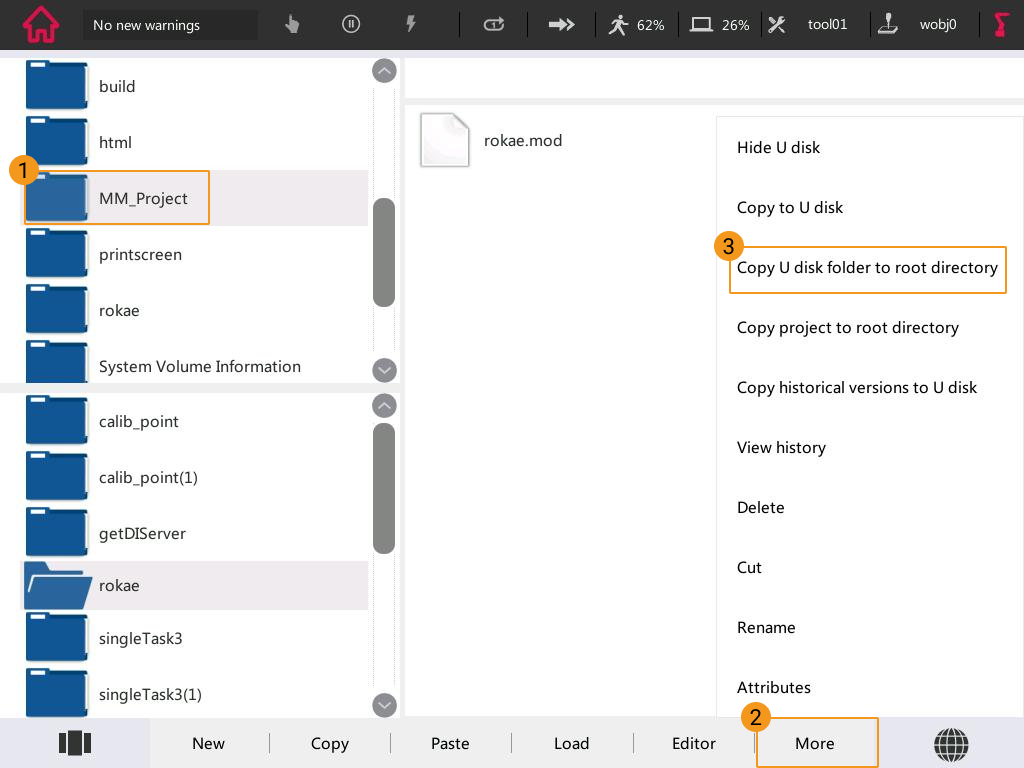

  7. Sélectionnez le dossier MM_Project sur la clé USB, appuyez sur Plus, et sélectionnez Copier le dossier du disque U vers le répertoire racine.

    rokae industrial 11

    Une fois le collage réussi, le dossier MM_Project peut être trouvé dans le navigateur de fichiers en bas à gauche.

Configurer les E/S du robot

  1. Sur le boîtier d’apprentissage, appuyez sur l’icône dans le coin supérieur gauche, puis sur Paramètres.

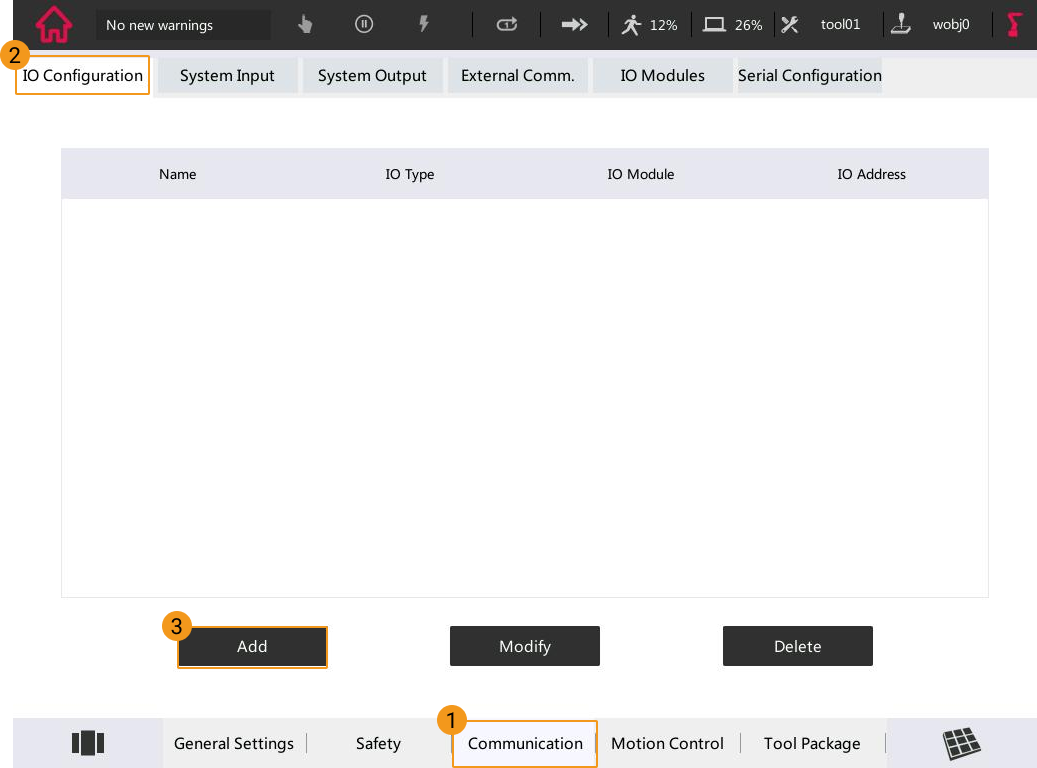

  2. Appuyez successivement sur Communication  Configuration IO  Ajouter.

    rokae industrial 24

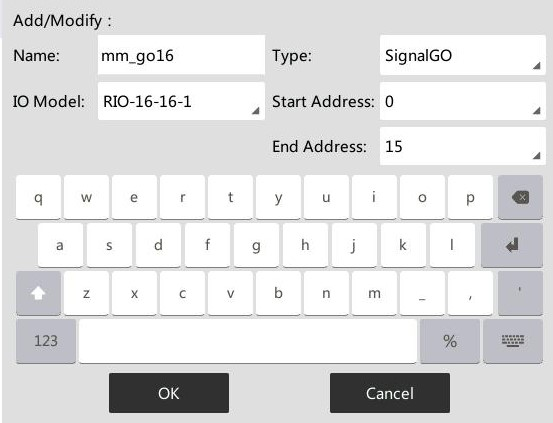

  3. Configurez les options comme montré sur la figure ci-dessous, et appuyez sur OK.

    rokae industrial 25

Tester la communication de l’Interface standard

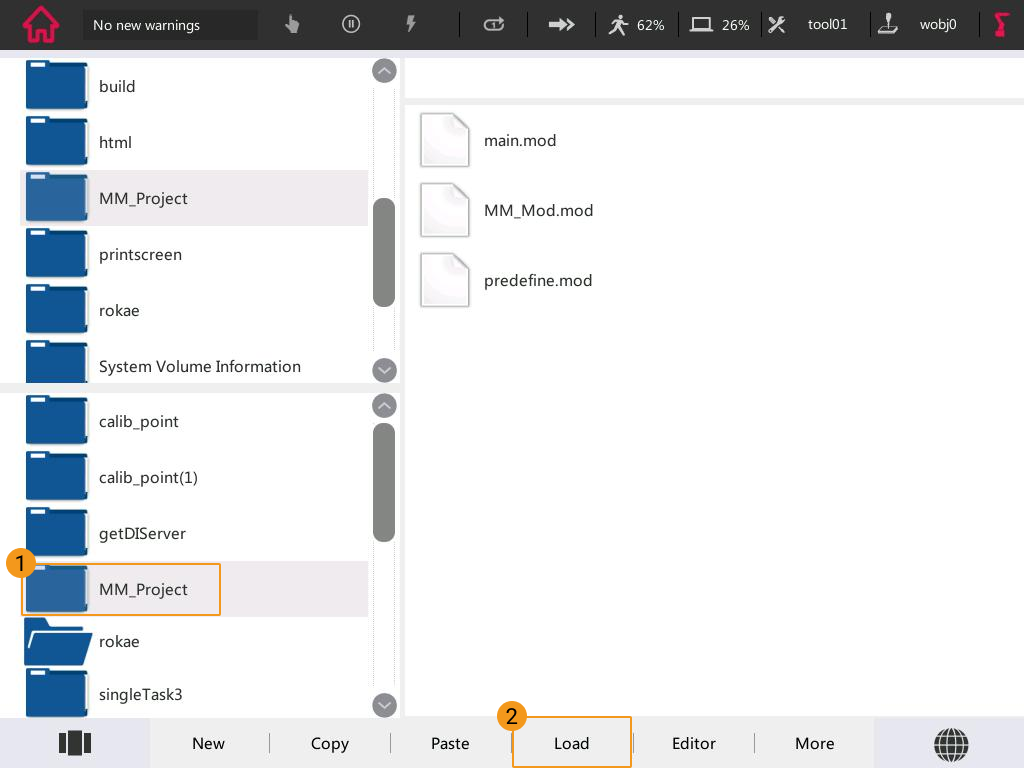

  1. Dans la fenêtre Gestionnaire de projet sur le boîtier d’apprentissage, sélectionnez le dossier MM_Project et appuyez sur Charger.

    rokae industrial 12

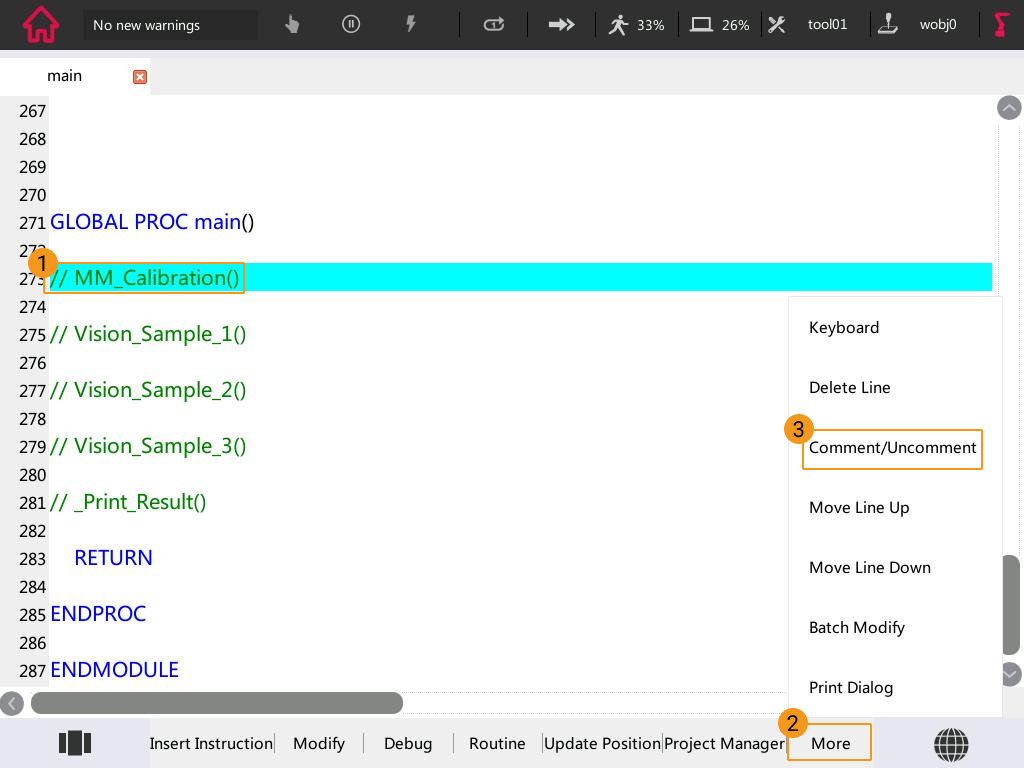

  2. Sélectionnez la ligne “// MM_Calibration()”, et appuyez sur Plus  Commenter/Décommenter.

    rokae industrial 13

  3. Puis appuyez sur Plus  Boîte de dialogue d’impression.

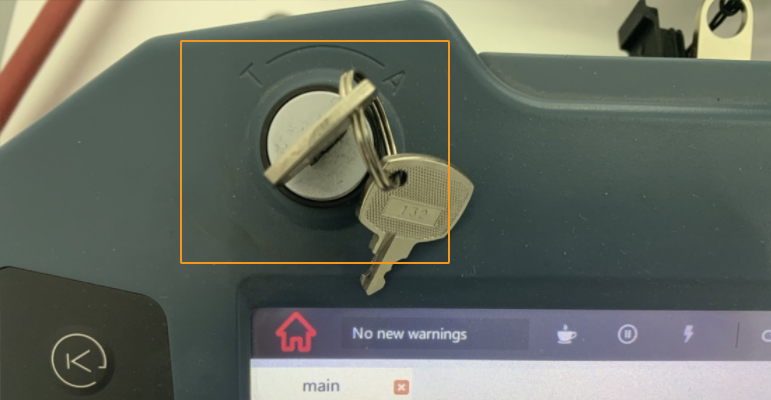

  4. Passez du mode manuel au mode automatique. La figure ci-dessous montre le boîtier d’apprentissage en mode automatique.

    rokae industrial 16

    Sélectionnez Ok dans la fenêtre contextuelle comme indiqué ci-dessous.

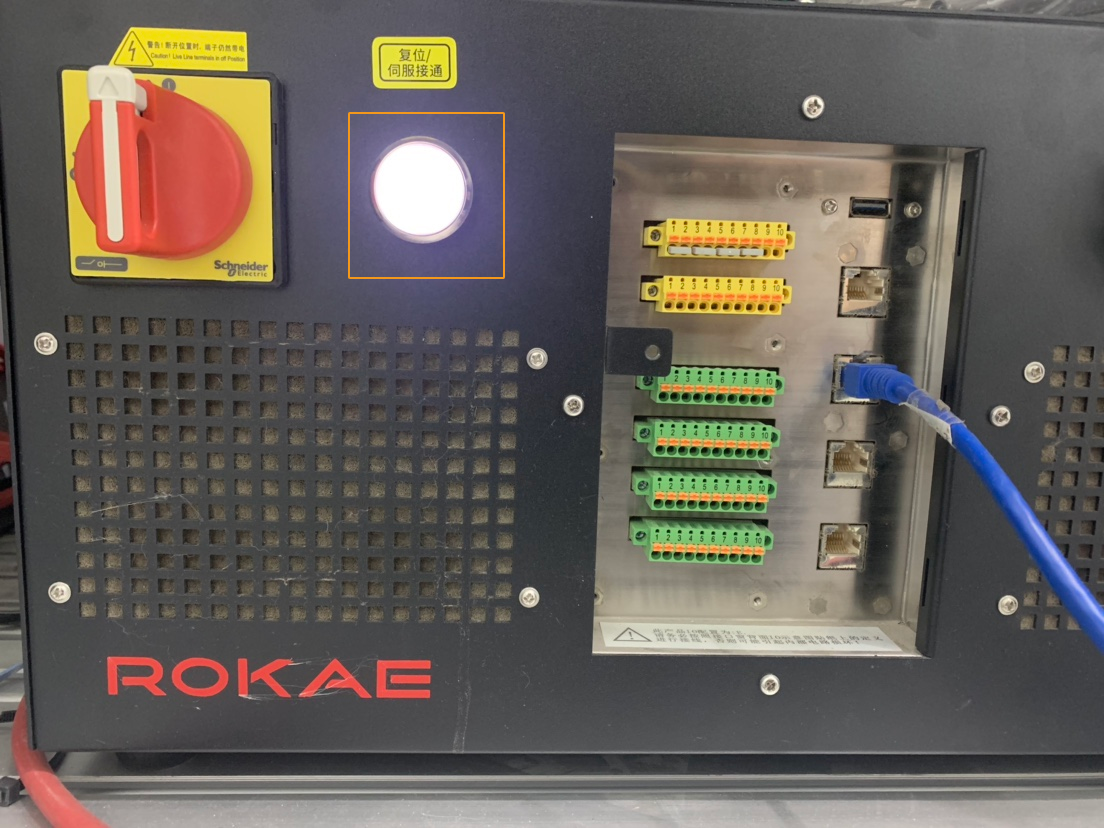

  5. Appuyez sur le bouton du contrôleur comme montré sur la figure ci-dessous. Si le voyant, qui clignotait auparavant, devient fixe, le servo est activé avec succès en mode automatique.

    rokae industrial 18

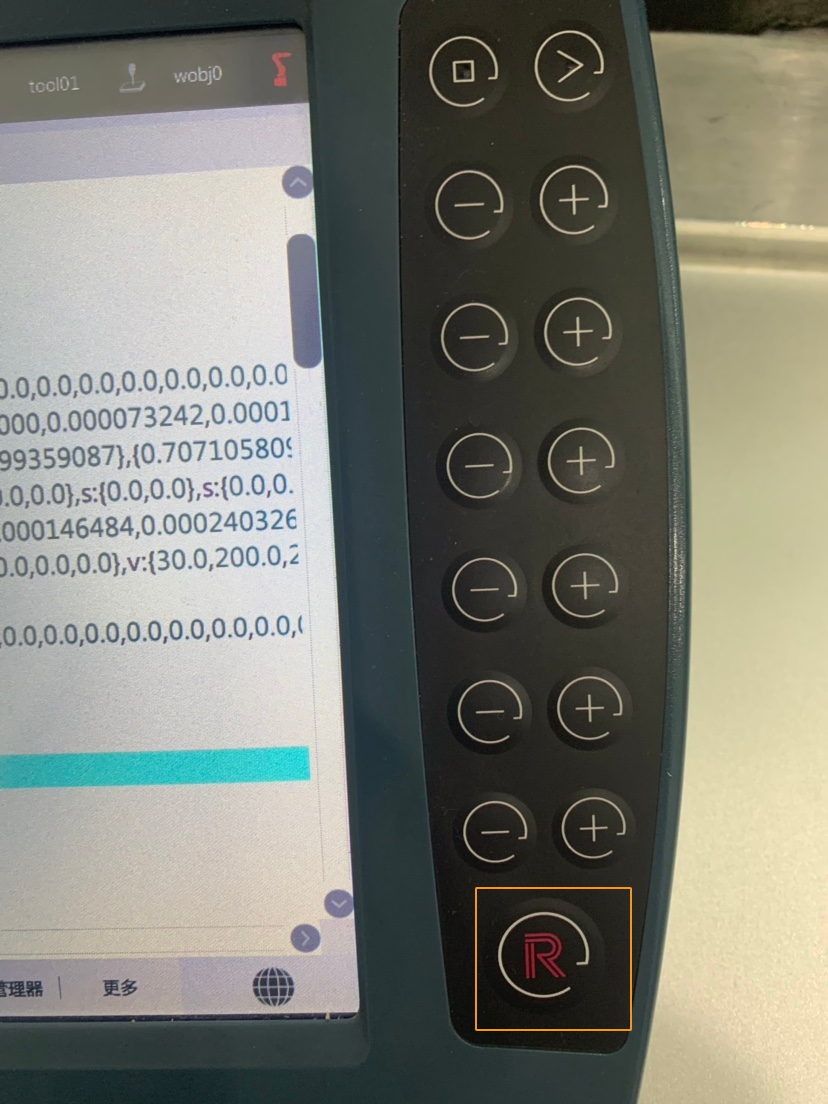

  6. Appuyez sur le bouton R dans l’angle inférieur droit pour mettre le robot sous tension.

    rokae industrial 19

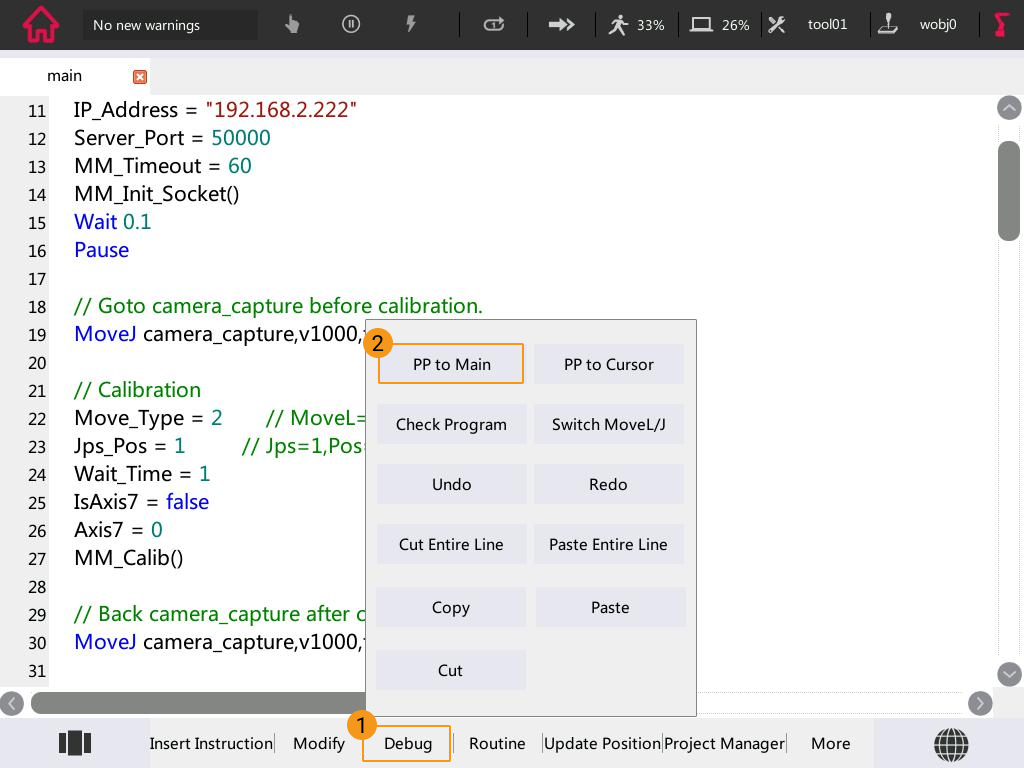

  7. Appuyez sur Débogage et sélectionnez PP vers Main.

    rokae industrial 20

  8. Cliquez sur l’icône comme montré ci-dessous pour ajuster la vitesse d’exécution du programme.

    rokae industrial 21

  9. Appuyez sur le bouton comme montré ci-dessous pour exécuter le programme.

    rokae industrial 22

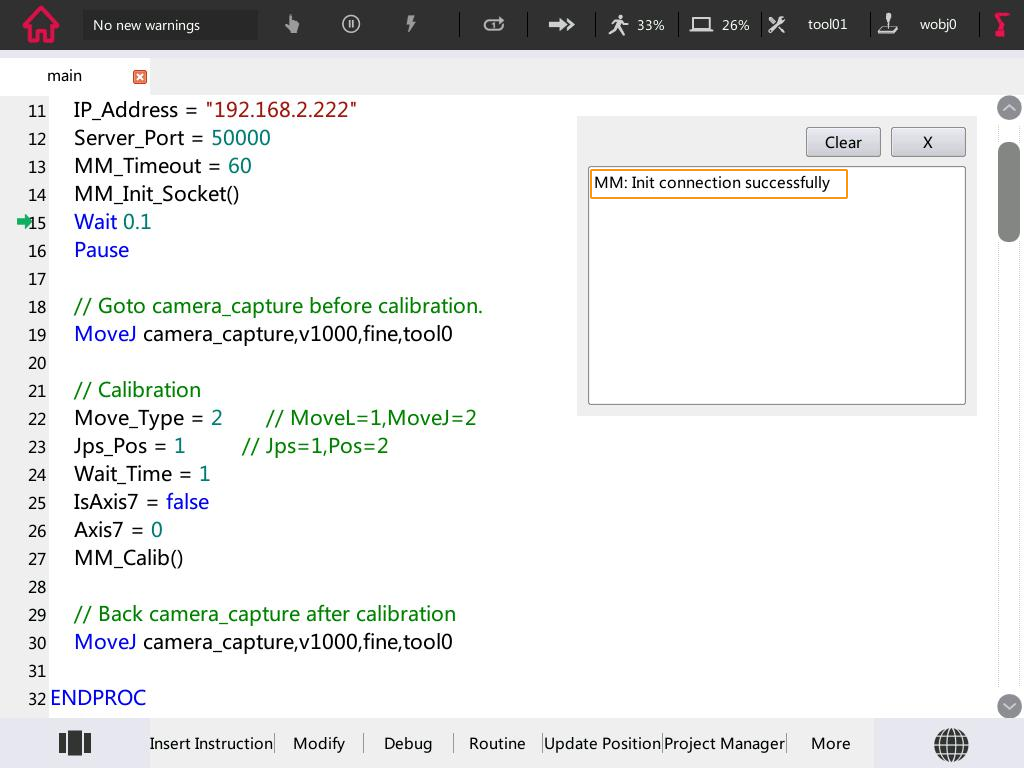

  10. Vérifiez à nouveau si la connexion est établie. Lorsque le message suivant apparaît sur le boîtier d’apprentissage, le robot est connecté avec succès au système de vision.

    rokae industrial 23

Opérations courantes

Sauvegarder et restaurer des fichiers du robot

Sauvegarde

  1. Branchez la clé USB contenant les fichiers de programme dans le port USB sur le boîtier d’apprentissage.

  2. Sur le boîtier d’apprentissage, appuyez sur l’icône dans le coin supérieur gauche, puis sur Paramètres.

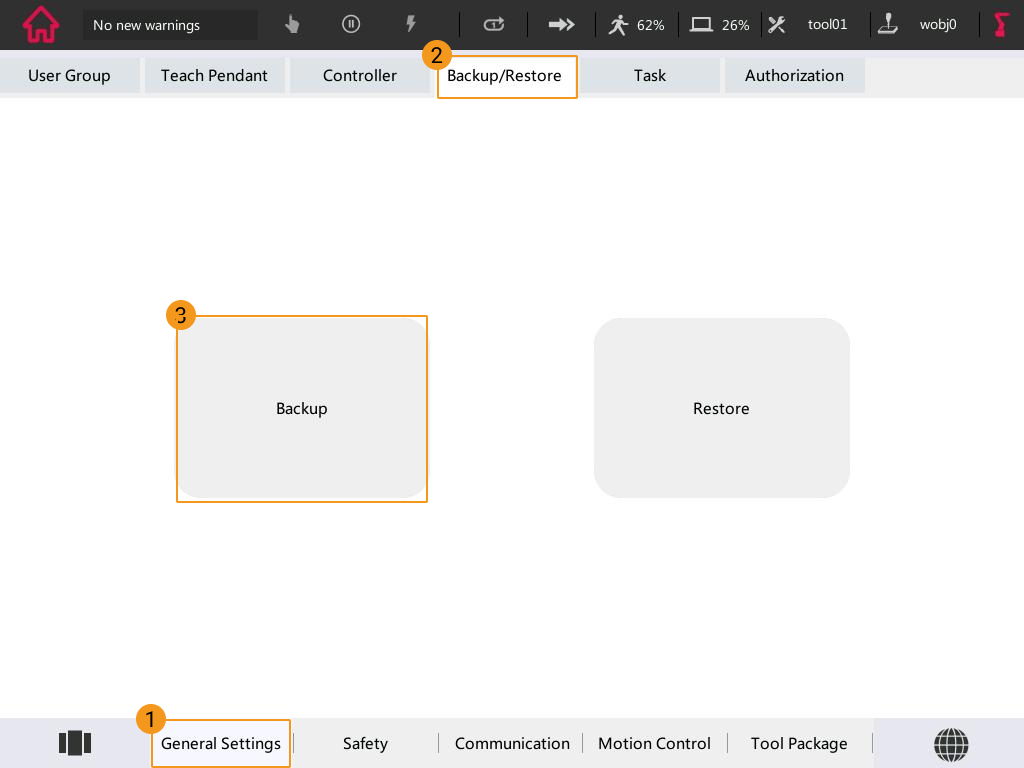

  3. Appuyez sur Paramètres généraux  Sauvegarde/Restaurer, et sélectionnez Sauvegarde.

    rokae industrial 6

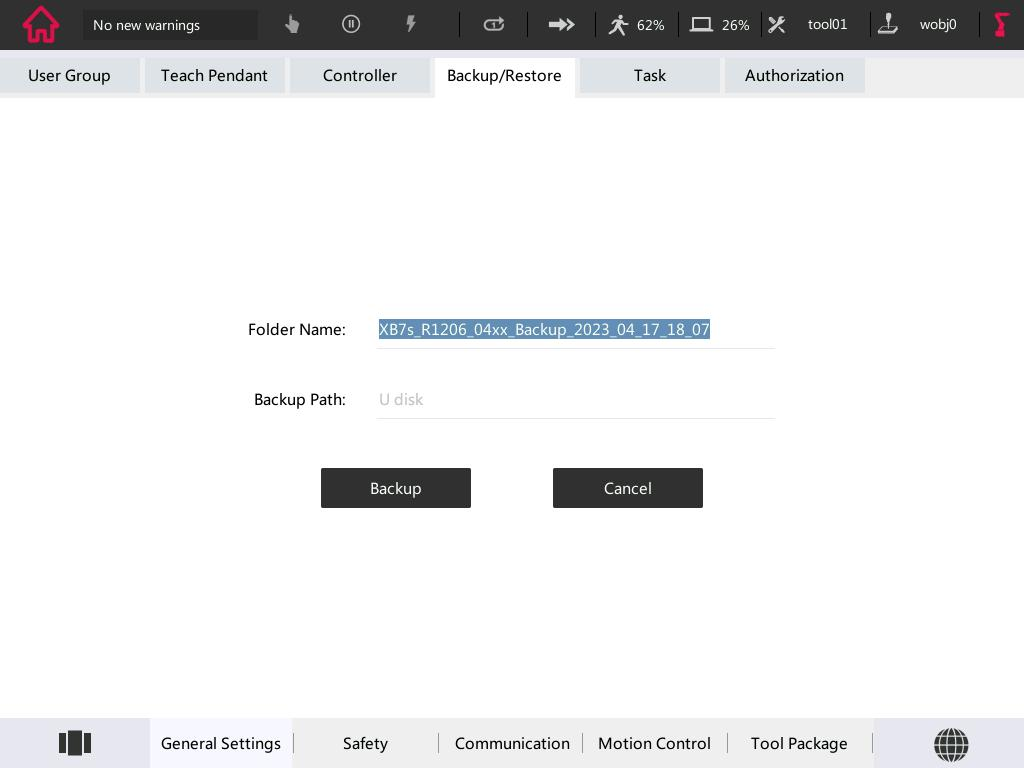

  4. Sélectionnez Sauvegarde dans la fenêtre contextuelle.

    rokae industrial 7

Restaurer

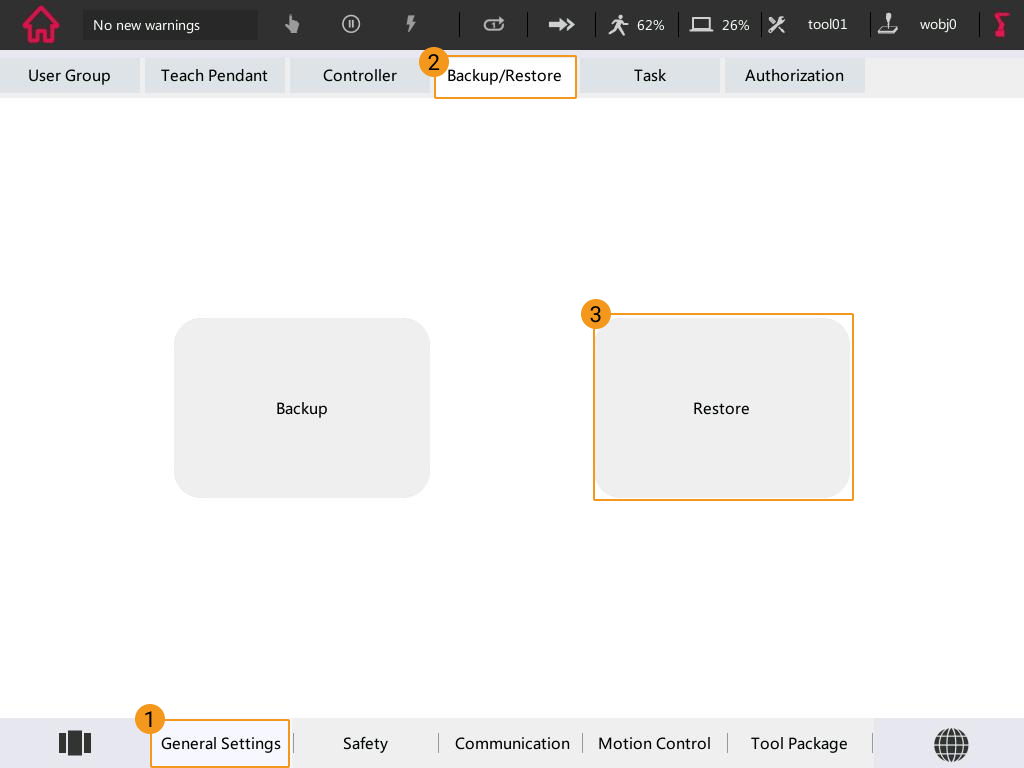

  1. Appuyez sur Paramètres généraux  Sauvegarde/Restaurer, et sélectionnez Restaurer.

    rokae industrial 8

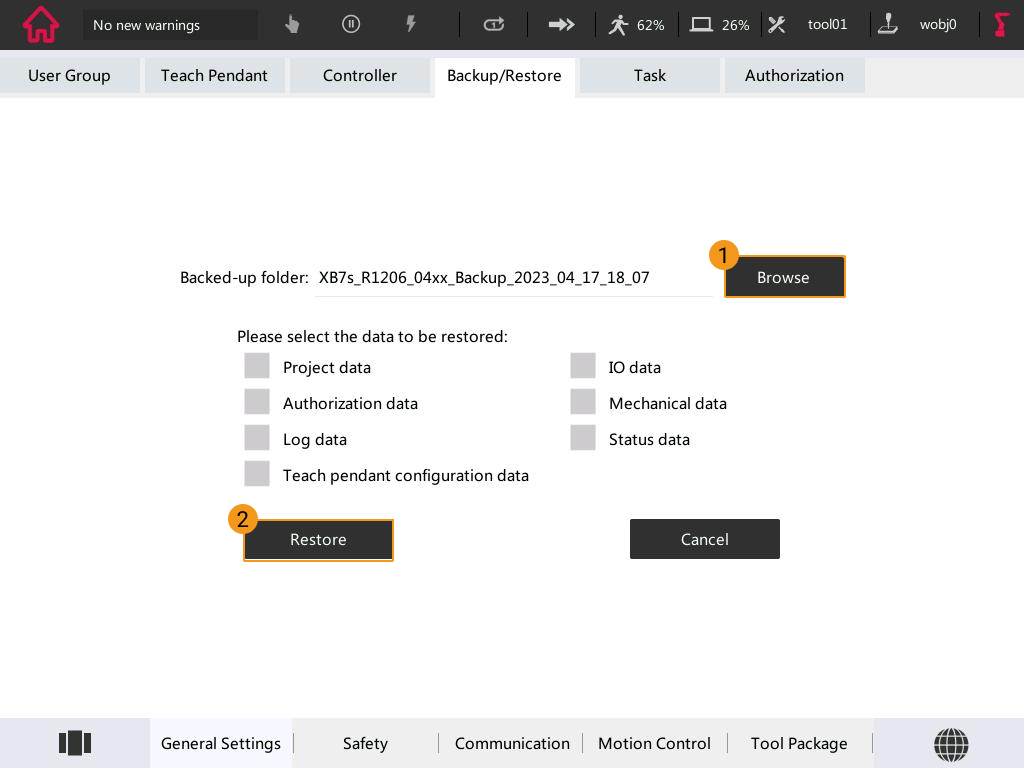

  2. Dans la fenêtre contextuelle, appuyez sur Parcourir pour sélectionner le répertoire où les fichiers de sauvegarde sont stockés. Sélectionnez ensuite les données à restaurer selon le besoin, et appuyez sur Restaurer.

    rokae industrial 9
