Opérations de base Kawasaki

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Ce sujet présente quelques opérations de base des robots Kawasaki.

Définir la position HOME

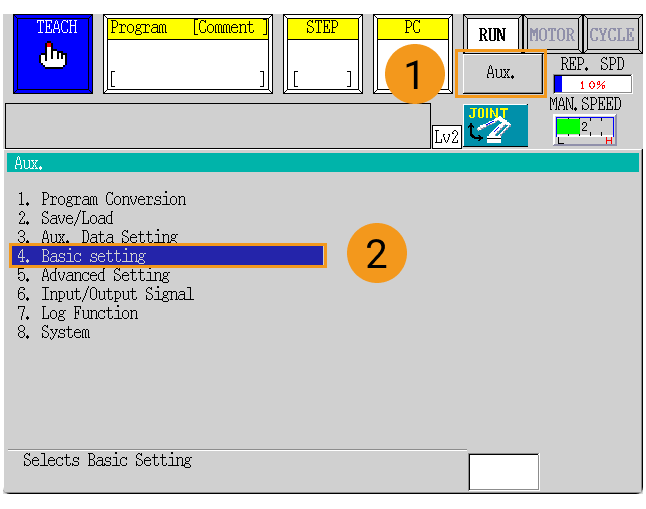

  1. Sélectionnez Aux.  4. Paramétrage de base.

    define home 1

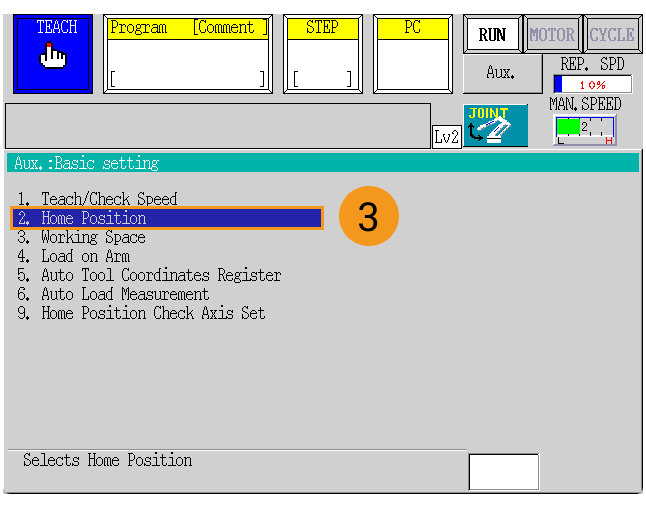

  2. Appuyez sur 2. Home Position.

    define home 2

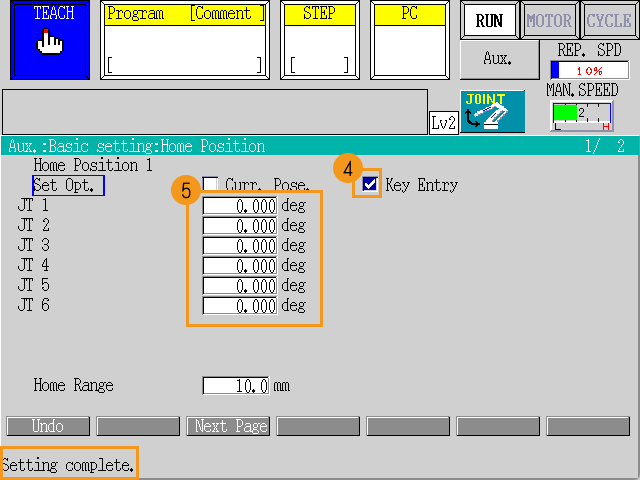

  3. Sélectionnez la case Key Entry, définissez les degrés de toutes les articulations à la position HOME, puis appuyez sur la touche Entrée pour confirmer. Le message « Paramétrage terminé » s’affichera en bas.

    define home 3

Sinon, vous pouvez contrôler manuellement le robot réel pour le déplacer vers la position HOME souhaitée, sélectionner la case Curr. Pose. puis appuyer sur la touche Entrée.

Définir le TCP du robot

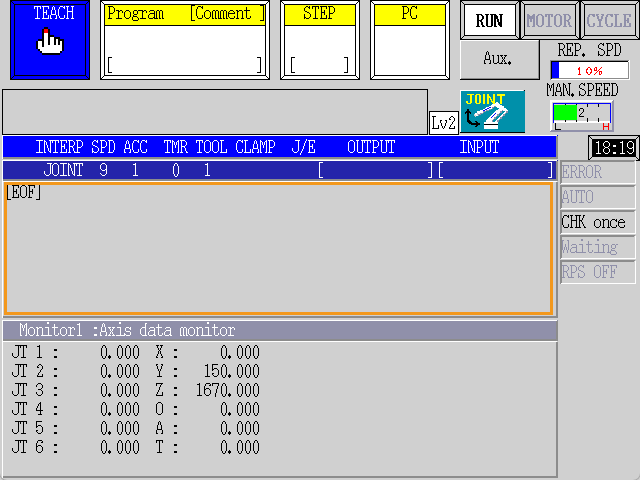

  1. En mode TEACH, appuyez sur la zone vide au centre.

    define tcp 1

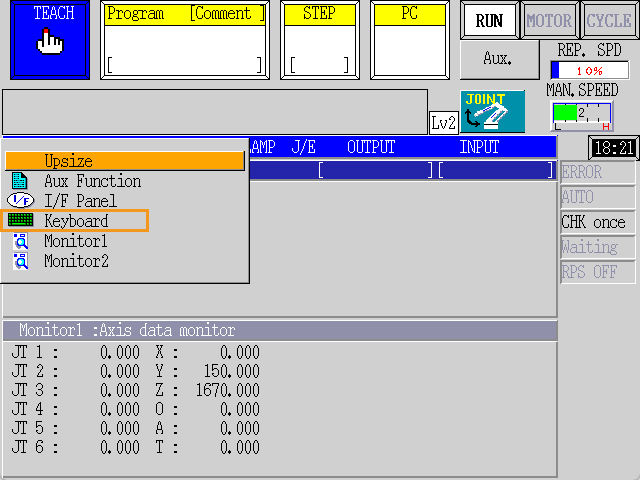

  2. Dans la liste déroulante affichée, sélectionnez Keyboard.

    define tcp 2

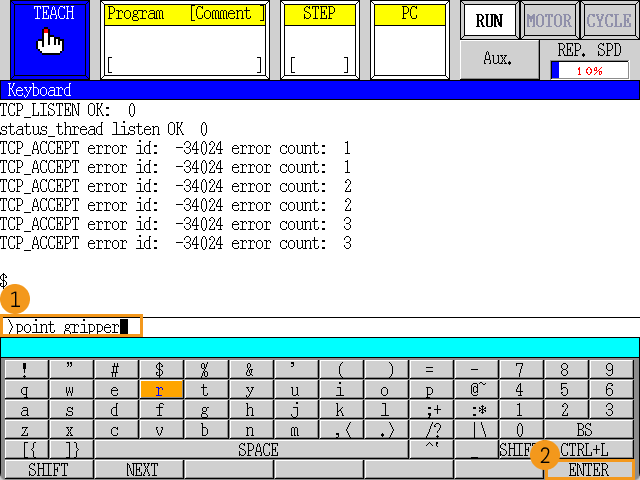

  3. Saisissez point gripper à l’aide du clavier, puis appuyez sur la touche Entrée du clavier.

    define tcp 3

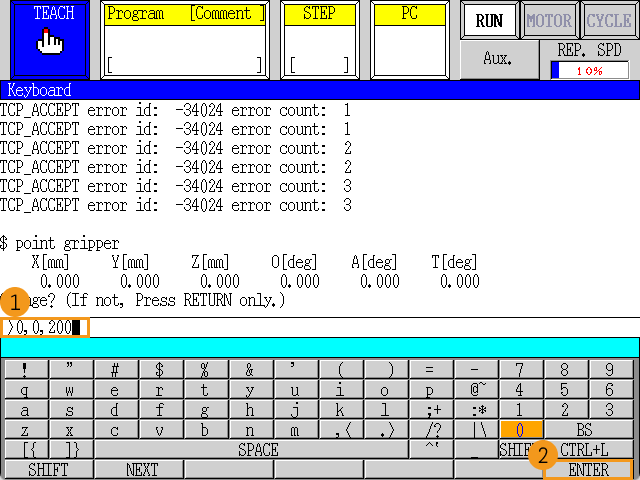

  4. Saisissez la pose du TCP du robot à l’aide du clavier, par exemple 0,0,200, puis appuyez sur la touche Entrée du clavier.

    define tcp 4

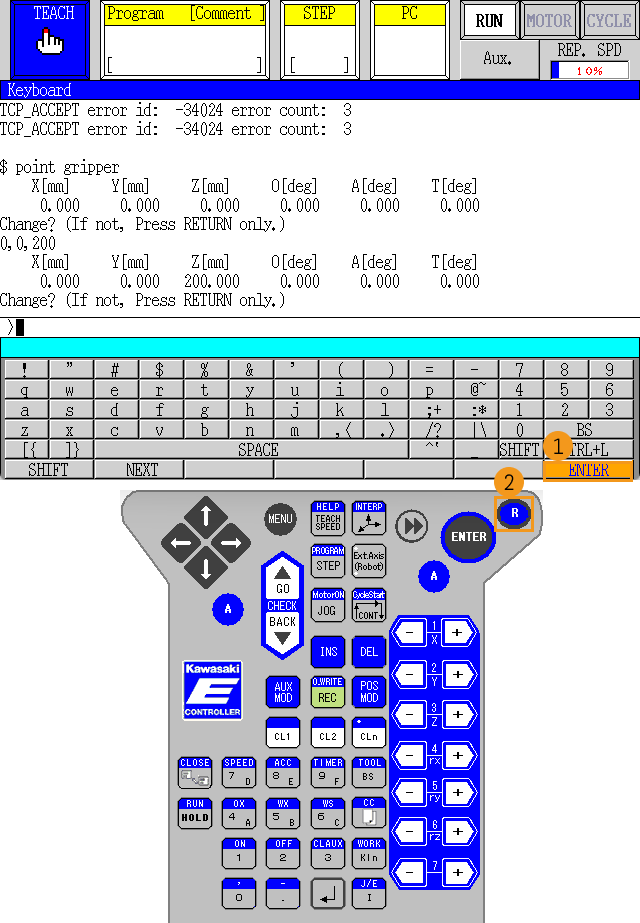

  5. Appuyez sur la touche Entrée, puis appuyez sur la touche R.

    define tcp 5

Enseigner les données de pose au robot

Avant d’effectuer cette opération, vous devez avoir configuré la communication de l’Interface standard.

Le contenu suivant montre comment enseigner des données de pose au robot en utilisant la ligne 31 lmove waypoint[1] dans le programme d’exemple qui obtient le résultat de vision depuis Mech-Vision à titre d’exemple.

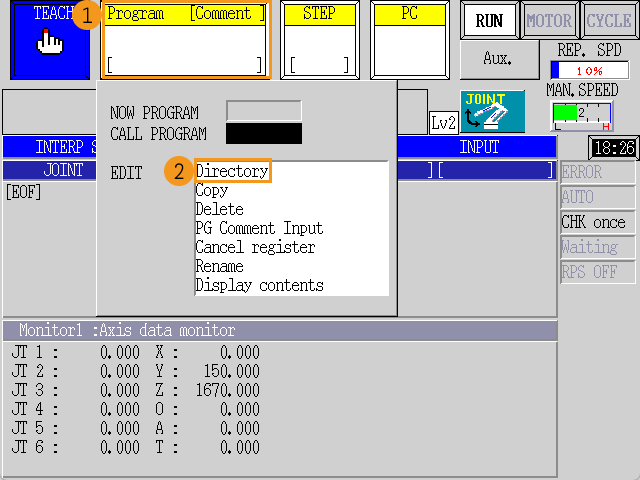

  1. En mode TEACH, appuyez sur la zone Program, puis appuyez sur Directory.

    define pose 1

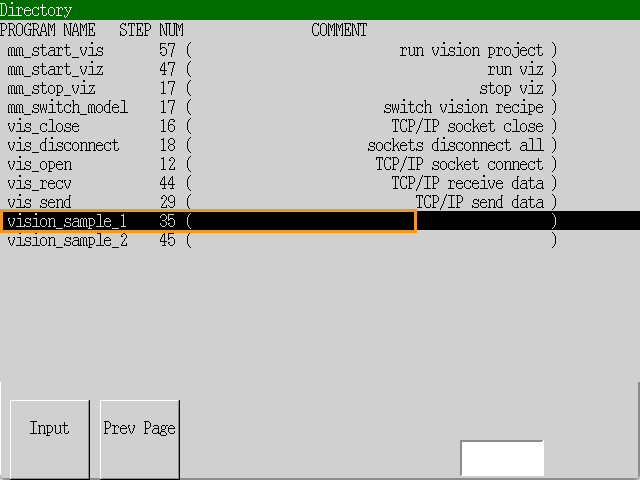

  2. Sur la page Directory, appuyez sur Page suivante pour trouver et sélectionner le programme d’exemple vision_sample_1, puis appuyez sur la touche Entrée du boîtier d’enseignement pour confirmer.

    define pose 2

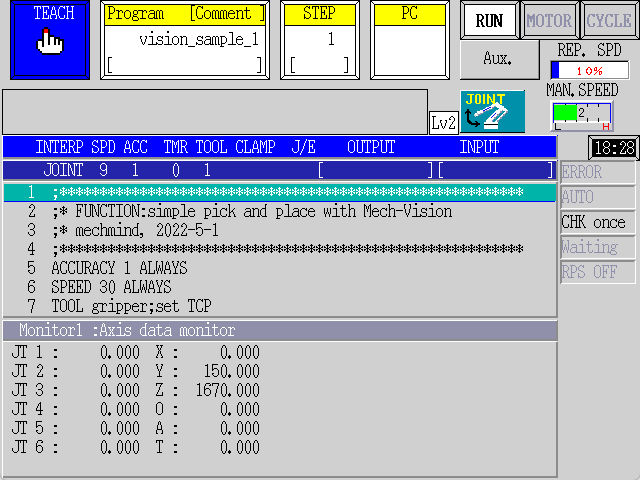

    La figure suivante montre l’interface après l’ajout du programme.

    define pose 3

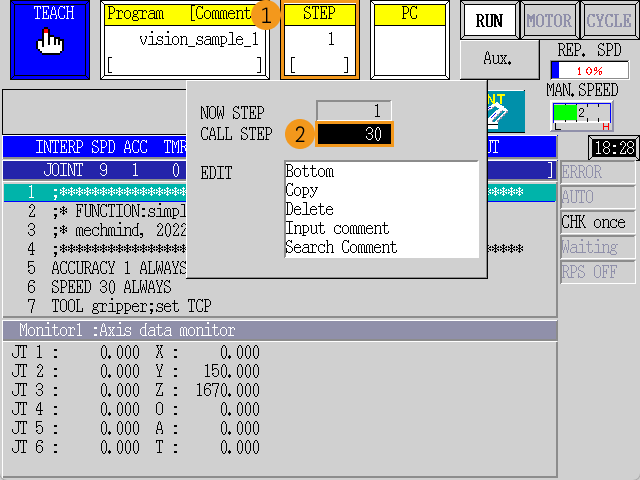

  3. Appuyez sur la zone STEP, saisissez 30 à l’aide du clavier du boîtier d’enseignement pour CALL STEP, puis appuyez sur la touche Entrée pour confirmer. Cela mettra en surbrillance la ligne 30 à l’écran.

    define pose 4

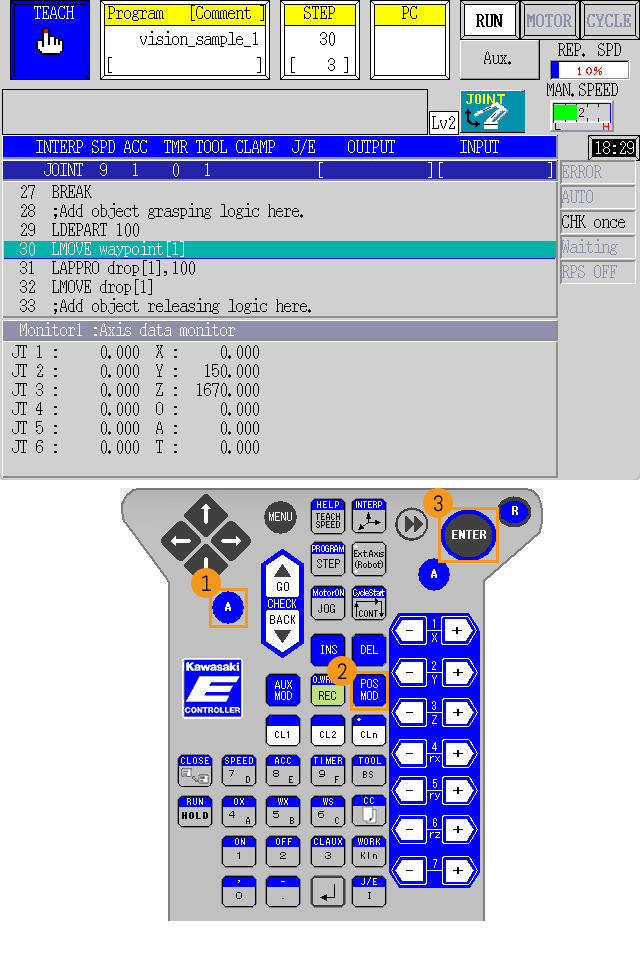

  4. Déplacez manuellement le robot réel vers la position enseignée, appuyez sur les touches A + POS MOD, puis appuyez sur la touche Entrée pour confirmer. Maintenant, la valeur de waypoint[1] a été remplacée par les données de pose de la position enseignée.

    define pose 5
