Programme d’exemple 4 : MM_S4_Vis_SwitchRecipe

Vous consultez actuellement la documentation pour la dernière version (2.1.2). Pour accéder à une autre version, cliquez sur le bouton "Changer de version" situé dans le coin supérieur droit de la page.

■ Si vous n’êtes pas sûr de la version du produit que vous utilisez, veuillez contacter le support technique Mech-Mind pour obtenir de l’aide.

Présentation du programme

Description

Le PLC déclenche Mech-Vision pour basculer la recette de paramètres, lance le projet Mech-Vision, puis obtient le résultat de vision.

Chemin du fichier

Vous pouvez accéder au répertoire d’installation de Mech-Vision et Mech-Viz et trouver le fichier via le chemin Communication Component/Robot_Interface/EthernetIP/Programming Samples/AB PLC EthernetIP/sample applications/ExportedRoutineOfSampleProjects/MM_S4_Vis_SwitchRecipe.L5X.

Projet

Projet Mech-Vision (La recette de paramètres doit être configurée au préalable.)

Prérequis

  1. Vous avez configuré la communication de l’Interface standard.

  2. Calibration automatique est terminée.
Ce programme d’exemple est fourni à titre de référence uniquement. Avant d’utiliser le programme, veuillez l’adapter en fonction du scénario réel.

Description du programme

Cette partie décrit le programme d’exemple MM_S4_Vis_SwitchRecipe.

La seule différence entre le programme d’exemple MM_S4_Vis_SwitchRecipe et le programme d’exemple MM_S1_Vis_Basic est que MM_S4_Vis_SwitchRecipe peut basculer la recette de paramètres dans le projet Mech-Vision (Échelon 5). Ainsi, seule la fonctionnalité de basculement de la recette de paramètres est décrite dans la section suivante. Pour les parties de MM_S4_Vis_SwitchRecipe identiques à celles de MM_S1_Vis_Basic, voir Programme d’exemple 1 : MM_S1_Vis_Basic.

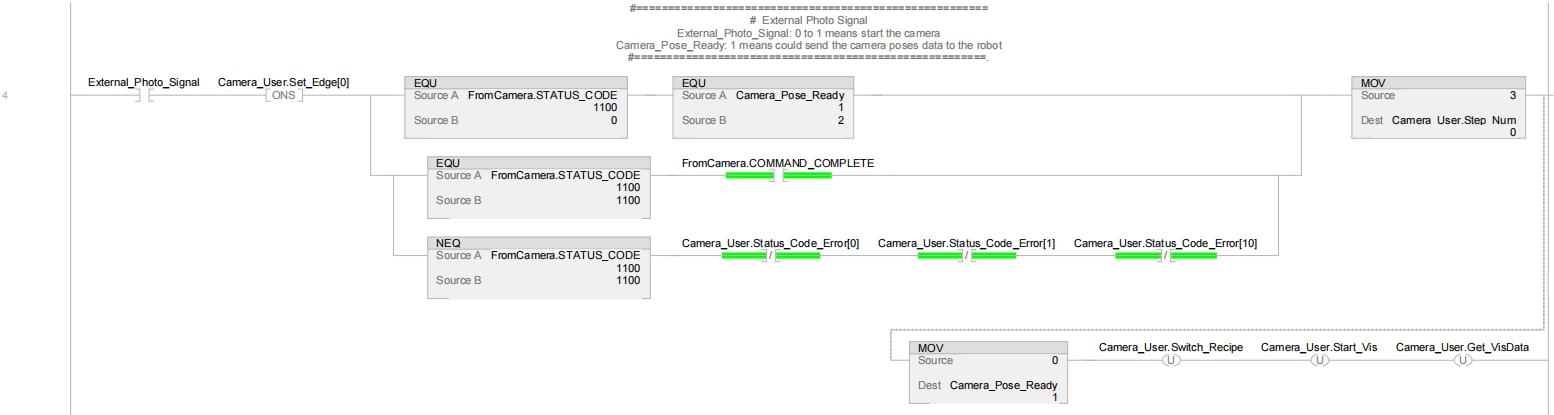

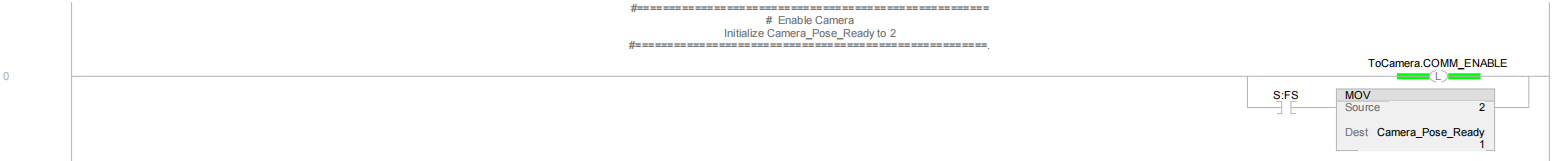

sample4 1
sample4 2

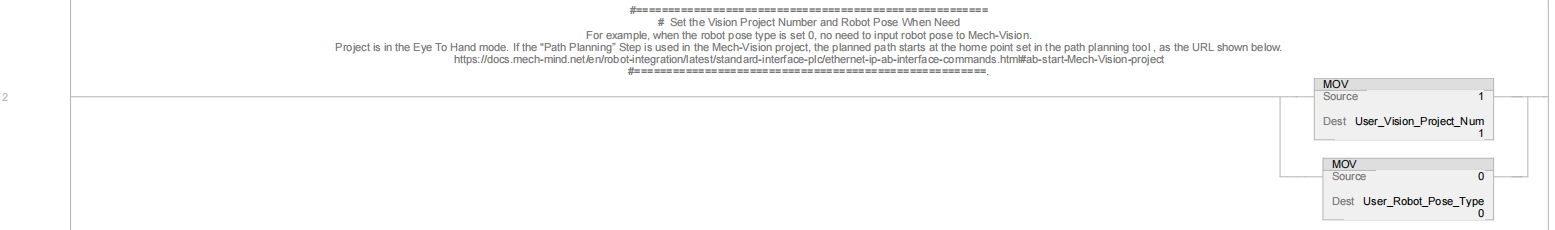

sample4 3

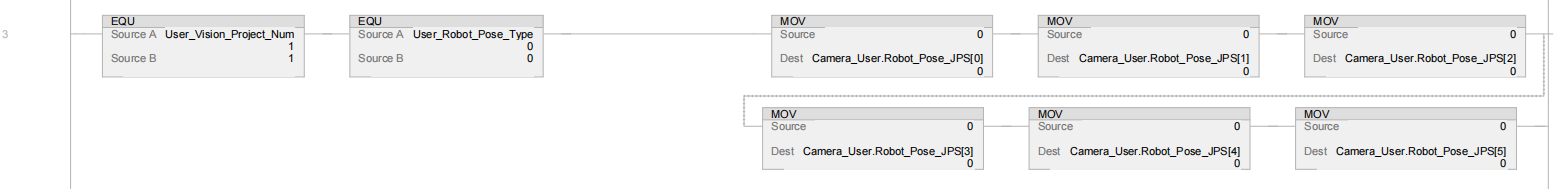

sample4 4
sample4 5
sample4 6

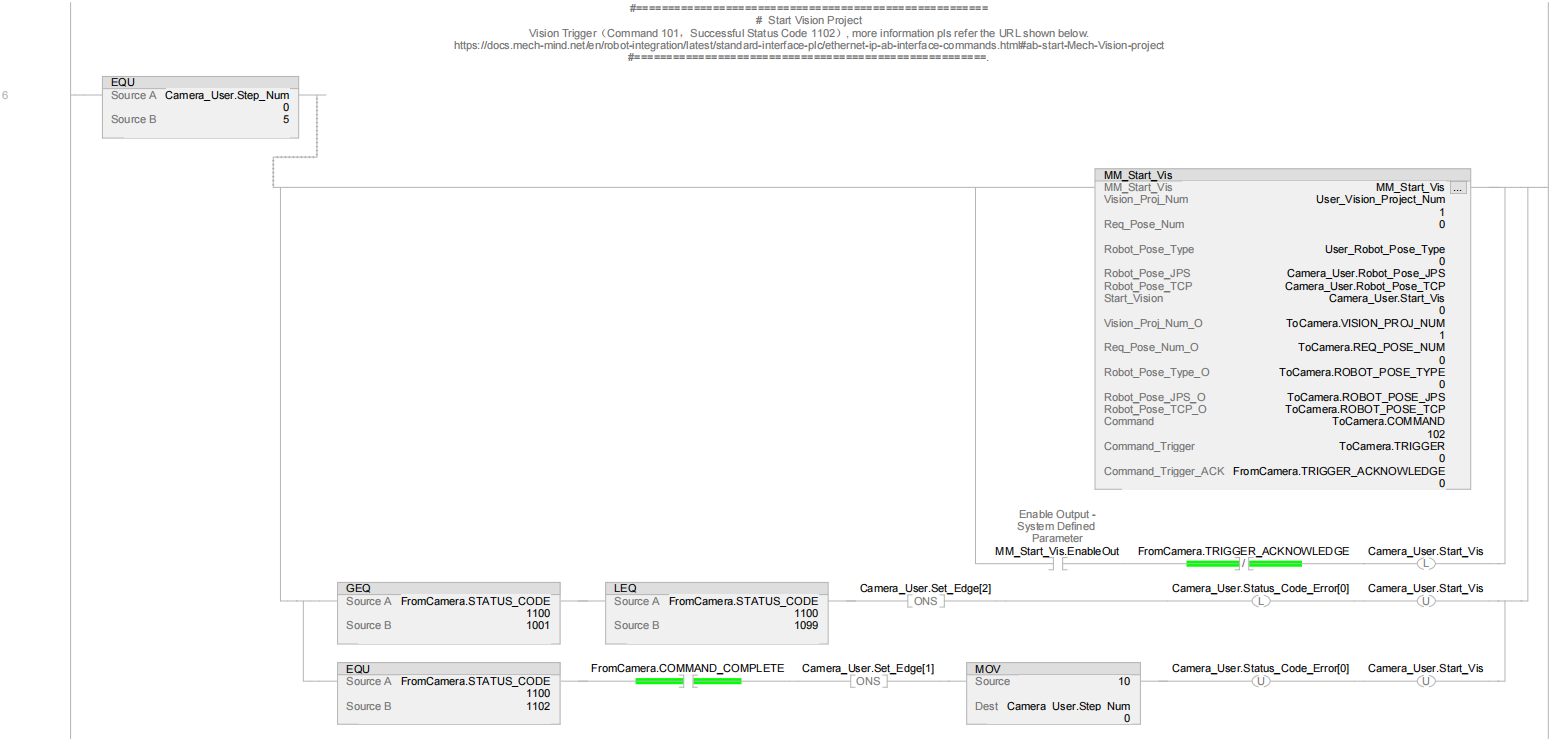

sample4 7

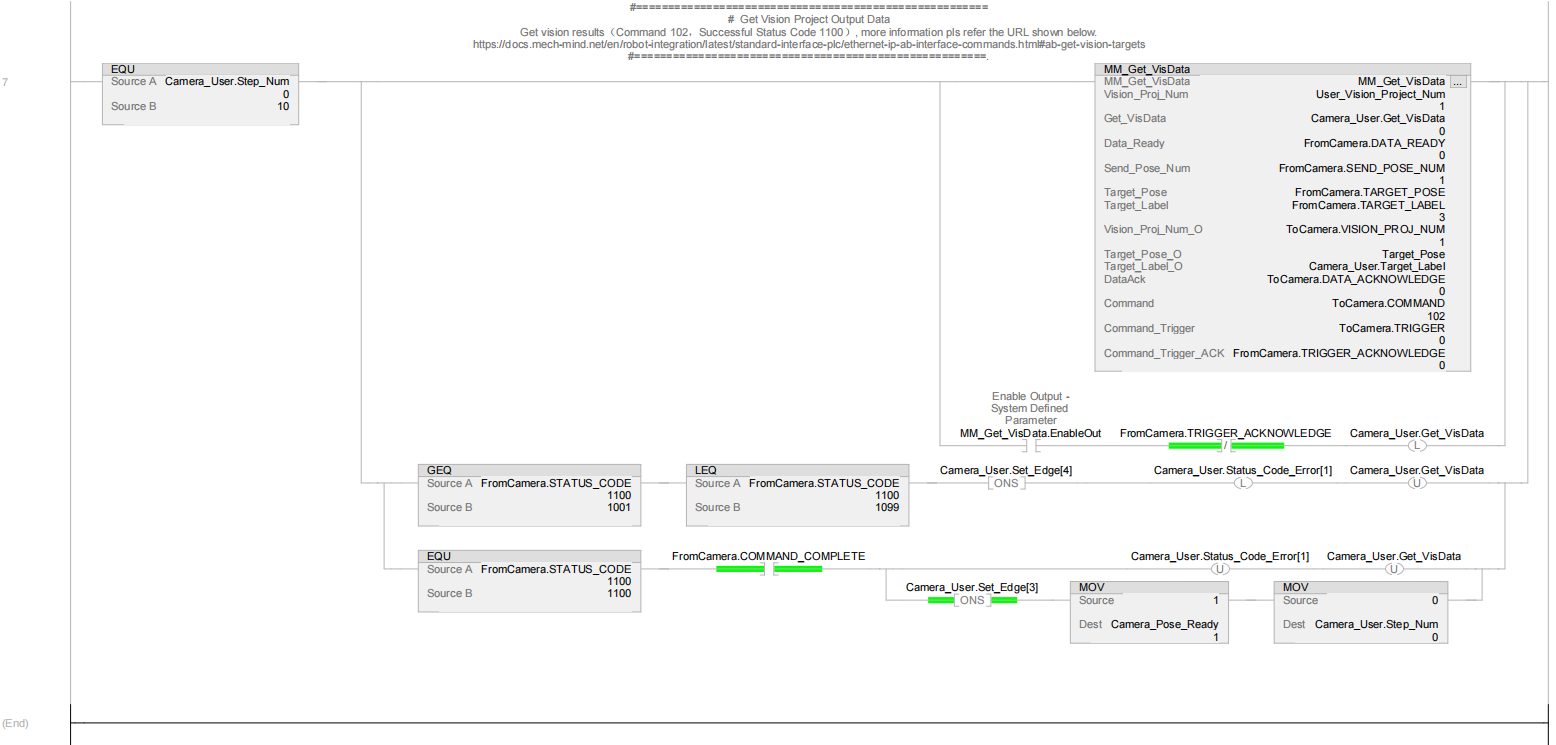

sample4 8

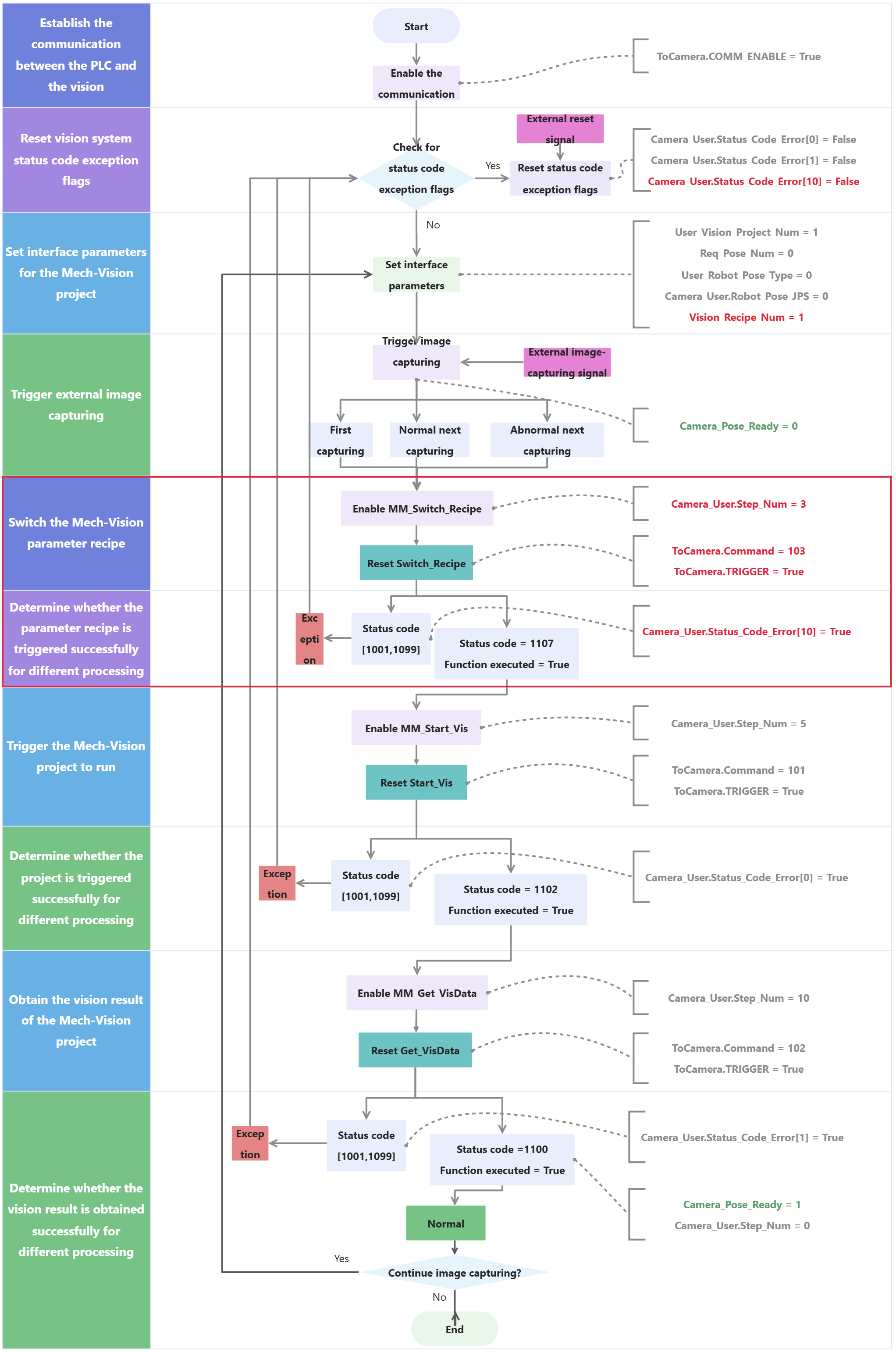

La figure ci-dessous décrit le processus du programme d’exemple ci-dessus. La fonctionnalité de basculement de la recette de paramètres dans le projet Mech-Vision du programme ci-dessus est illustrée dans la section indiquée par la ligne rouge dans la figure ci-dessous.

sample4 9

Le tableau ci-dessous décrit le processus de basculement de la recette de paramètres dans le projet Mech-Vision.

  • Pour les commandes de l’Interface standard des PLC AB, vous pouvez cliquer sur l’hyperlien du nom de la commande dans l’explication suivante pour afficher la description détaillée de la commande.

  • Pour les commandes courantes fournies avec les PLC AB, veuillez vous reporter à Commandes courantes.
Fonctionnalité Description

Basculer la Mech-Visionrecette de paramètres et déterminer les opérations ultérieures en fonction de la réussite du basculement de la recette

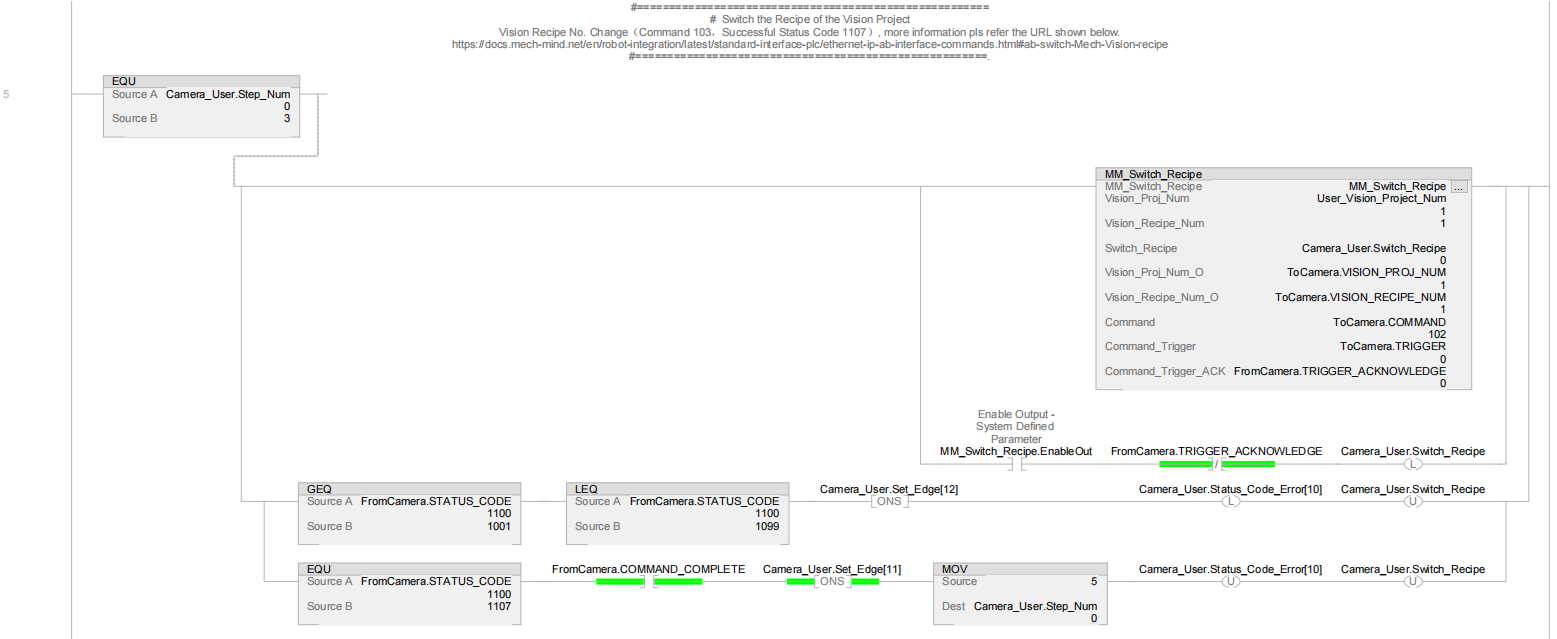

sample4 6

  • Camera_User.Switch_Recipe: L’indicateur qui déclenche le basculement de la recette de paramètres dans le projet Mech-Vision lorsqu’un front montant se produit.

  • Camera_User.Status_Code_Error[10]: L’indicateur qui signale que le code d’état du système de vision est anormal. True indique que le basculement de la recette de paramètres dans le projet Mech-Vision a échoué, ce qui signifie que le système de vision est anormal.

Pour plus d’informations sur les paramètres d’entrée et de sortie de MM_Switch_Recipe, voir MM_Switch_Recipe.

L’Échelon 5 indique que si Camera_User.Step_Num est défini sur 3, les opérations suivantes sont effectuées.

  1. Activer MM_Switch_Recipe. Dans ce cas, l’ID de la recette de paramètres est 1 (Vision_Recipe_Num est défini sur 1) par défaut. Vous pouvez modifier l’ID selon les scénarios réels.

  2. Lorsque MM_Switch_Recipe.EnableOut est à True et FromCamera.TRIGGER_ACKNOWLEDGE est à False, définir Camera_User.Switch_Recipe. Dans ce cas, le PLC déclenche Mech-Vision pour basculer la recette de paramètres.

  3. Si la valeur de FromCamera.STATUS_CODE est supérieure ou égale à 1001 et inférieure ou égale à 1099, une exception se produit dans le système de vision. Dans ce cas, après réception du front montant pour la sortie logique à l’aide de la commande ONS, définir Camera_User.Status_Code_Error[10] et réinitialiser Camera_User.Switch_Recipe. Pour la cause d’un code d’état spécifique, voir Codes d’état de l’Interface standard et codes d’erreur.

  4. Si la valeur de FromCamera.STATUS_CODE est 1107 et que FromCamera.COMMAND_COMPLETE est à True, le système de vision a exécuté avec succès la commande envoyée par le PLC. Dans ce cas, la commande ONS reçoit le front montant pour la sortie logique, attribue la valeur 5 à Camera_User.Step_Num, puis réinitialise Camera_User.Status_Code_Error[10] et Camera_User.Switch_Recipe.
