점 간의 높이 차이를 측정하기

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 스텝은 점 간의 높이 차이를 측정하는 데 사용됩니다.

또한 사용자가 자체 정의한 두 점 사이에 자동으로 연결이 만들어지며, 보기 플러그에 이 연결의 높이 변화가 표시됩니다.

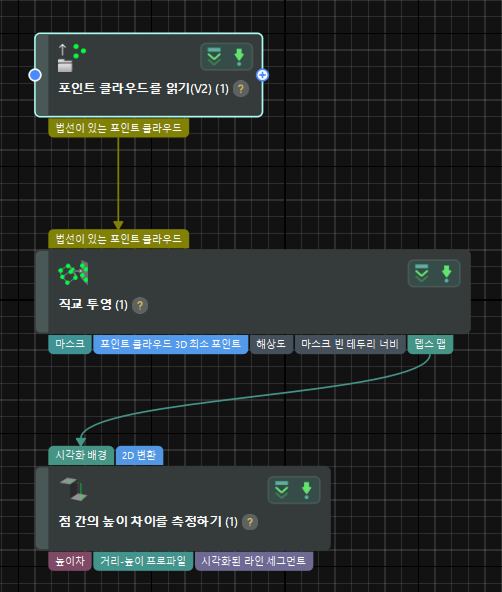

응용 예시:

measure height difference point to point application sample

포인트 클라우드를 읽기(V2), 직교 투영, 점 간의 높이 차이를 측정하기 3개의 스텝을 조합하여 점에서 점까지의 높이 차이를 측정합니다.

스텝 연결:

  1. 직교 투영을 한번 클릭하여 스텝 입력 포트 선택 창에서 “입력1(법선이 있는 포인트 클라우드)” 의 드롭다운 메뉴를 “포인트 클라우드 _1_ 법선 방향이 있는 포인트 클라우드 읽어내기”로 설정합니다.

  2. 점 간의 높이 차이를 측정하기을 한번 클릭하여 스텝 입력 포트 선택 창에서 “입력1(시각화 배경)” 의 드롭다운 메뉴를 “직교 투영 _1_ 뎁스 맵”으로 설정합니다.

파라미터 설정:

  • 포인트 클라우드를 읽기(V2) 설정: 이 스텝을 한 번 클릭하여 스텝 파라미터 창에서 측정될 대상 물체의 포인트 클라우드 파일 경로 등의 파라미터를 설정합니다(사용자는 측정될 대상 물체의 포인트 클라우드을 준비해야 함). 설정한 후 실행을 클릭하여 프로젝트를 실행합니다.

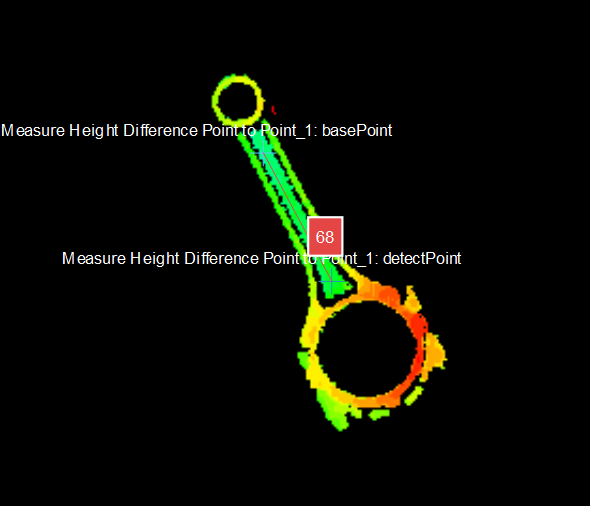

  • 점 간의 높이 차이를 측정하기 설정: 한 점은 기준점이고 다른 한 가지는 검출점이며 두 점의 초기 위치는 패널 이미지의 왼쪽 상단에 위치합니다. 두 점을 지정된 위치로 이동합니다.

measure height difference point to point base detect point

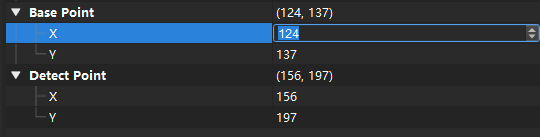

스텝 파라미터 창에서 기준점과 검출점의 위치를 조금 조정할 수 있습니다. 아래 그림과 같습니다.

measure height difference point to point base detect point move

결과 보기:

패널에 두 점 사이의 거리를 표시합니다. 측정 결과 출력 창에 두 점 사이의 높이 차이(단위:픽셀)를 표시합니다. 아래 그림과 같습니다.

measure height difference point to point base detect point result

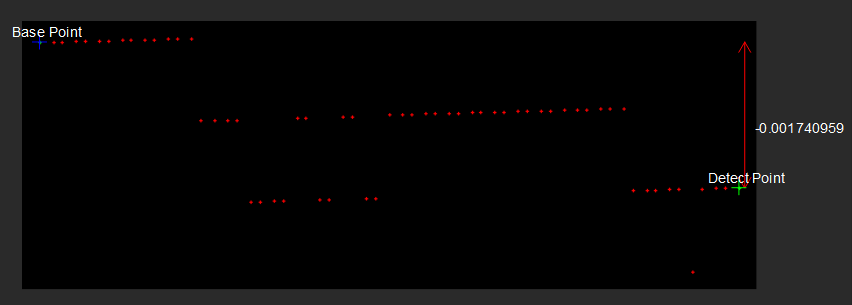

다음 그림과 같이 이미지 플러그에서 두 점 사이의 연결 높이 변화를 표시합니다.

measure height difference point to point base detect point view

사용자는 측정 결과 출력 패널 또는 결과 패널에서 상하한 값을 설정하여 측정 결과의 적합 여부를 확인할 수 있습니다.
