알림
파라미터 설명
통신 설정
- 인터페이스 통신 수신자
-
파라미터 설명: 이 파라미터는 인터페이스 통신 방식을 선택하는 데 사용됩니다.
값 리스트: 표준 인터페이스, Adapter
Adapter 통신 방식을 사용하는 경우, 프로젝트에 여러 개의 알림 스텝이 포함되어 있다면 모든 알림 스텝의 Adapter 서비스 명칭은 동일해야 합니다.
- 메시지
-
파라미터 설명: 사용자 정의 메시지. Adapter는 메시지 내용에 따라 다른 논리를 실행합니다. 예를 들어 “분기 실행 종료”의 뜻을 전송하려면 메시지는 finish로 설정됩니다.
- 실패 시 처리
-
파라미터 설명: 메시지를 전송하는 데 실패하면 소프트웨어의 처리입니다.
값 리스트: 경고, 재시도, 정지.
- 로봇 정지 필요
-
파라미터 설명: 이 파라미터를 선택하면 프로젝트가 이 스텝까지 실행될 때 로봇이 일시 정지됩니다. 이 파라미터를 선택하지 않으면 메시지를 보내는 동안 로봇은 계속 움직입니다.
- 제한 시간
-
파라미터 설명: 메시지가 이 제한 시간 내에 전송되지 않으면 로봇이 실패 시 처리를 수행합니다.
응용 예시
Adapter로 계획 실패 메시지 전송
비전 이동 스텝에서 경로 계획이 실패한 경우, 해당 스텝은 실패 정보를 Adapter로 전송할 수 있습니다.

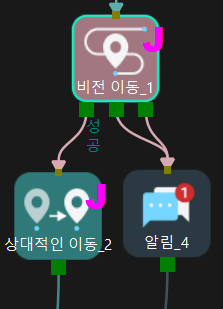

아래 그림과 같이 비전 이동 스텝 뒤에 알림 스텝을 연결한 후, 인터페이스 통신 수신자를 Adapter로 설정하고 메시지를 finish로 지정하면, 경로 계획 실패 시 해당 정보를 Adapter로 전송할 수 있습니다. 이때 전송되는 실패 정보는 finish입니다.
로봇 연동 '이미지 캡처 후 즉시 이동'
표준 인터페이스 통신 방식의 EIH 시나리오에서는 로봇과의 '이미지 캡처 후 즉시 이동’을 구현하기 위해 작업 흐름에 알림 스텝을 추가해야 합니다.
-
Mech-Vision에서 을 순서대로 클릭하고 캡처 후 "1102: 성공적으로 트리거됨" 반환 옵션을 체크합니다.
-

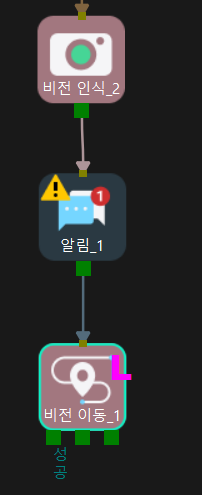

Mech-Viz에서 알림 스텝을 추가하고 이를 비전 인식 스텝에 연결합니다. 아래 그림과 같습니다. 알림 스텝이 노출 완료 정보를 로봇에게 전송하면, 로봇은 Mech-Vision 프로젝트 실행 종료될 때까지 기다릴 필요 없이 즉시 이동할 수 있습니다.

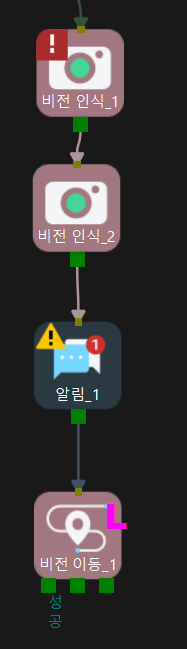

여러 대의 카메라 이미지 캡처가 필요한 경우, 알림 스텝은 여러 비전 인식 스텝 뒤에 각각 연결해야 합니다.
