평탄도 오차를 계산하기

이 스텝은 평면 포인트 클라우드의 평면 오차도를 계산하는 데 사용됩니다.

  • 평탄도 평탄도는 실제 평면에 대한 이상적인 평면 변동량을 제한하는 지표로 측정된 실제 평면의 형태 오차를 제어하기 위해 사용됩니다.

  • 평탄도 오차 측정된 실제 표면과 이상적인 평면을 비교하는 것으로, 둘 사이의 라인값 거리는 평탄도 오차값입니다.

이 스텝을 알아보기 전에 먼저 측정 모드 시작하기의 내용을 확인하십시오.

응용 예시

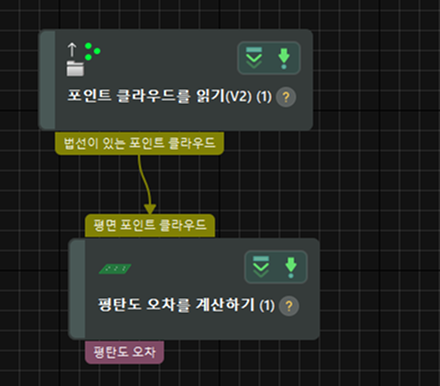

calc flatness error application sample

스텝 연결

평탄도 오차를 계산하기를 한번 클릭하여 스텝 입력 포트 선택 창에서 “입력1(평면 포인트 클라우드)” 의 드롭다운 메뉴를 “포인트 클라우드 _1_ 법선 방향이 있는 포인트 클라우드 읽어내기”로 설정합니다.

파라미터 설정

이 스텝을 한 번 클릭하여 스텝 파라미터 창에서 측정될 대상 물체의 포인트 클라우드 파일 경로 등의 파라미터를 설정합니다(사용자는 측정될 대상 물체의 포인트 클라우드을 준비해야 함). 설정한 후 실행하기를 한 클릭하여 프로젝트를 실행합니다.

이 예시 중에 사용한 포인트 클라우드는 아래 그림과 같습니다.

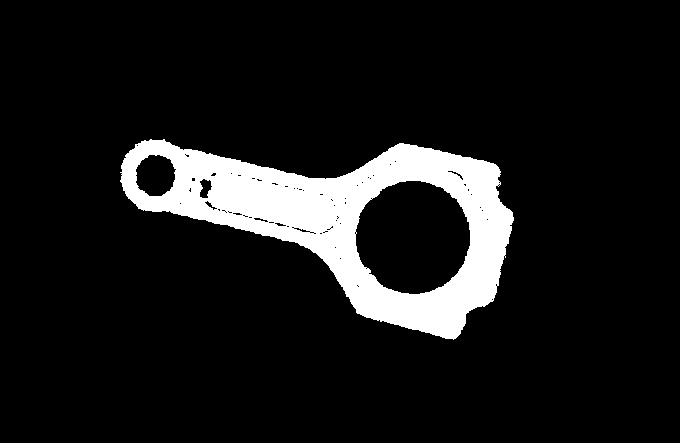

calc flatness error point cloud sample

결과 보기

프로젝트 실행 후 평탄도 오차 계산을 한 번 클릭하여 테스트 결과 출력 창에서 편탄도 측정 결과를 확인합니다.

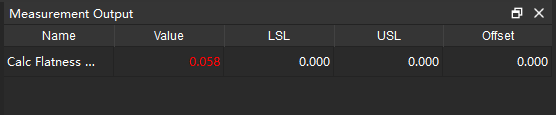

calc flatness error measure result

사용자는 측정 결과 출력 창 혹은 결과 중에 상하한 값을 설정하여 측정값의 적합 여부를 확인할 수 있습니다.
