분류

현재 최신 버전 (2.1.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능 설명

비전 이동 스텝 앞에서 자동 분류를 수행하거나, 해당 스텝이 실행 중에 피킹된 대상 물체의 정보를 기반으로 분기를 선택하는 데 사용됩니다.

응용 시나리오

이 스텝의 대표적인 응요 시나리오는 다음과 같이 세 가지가 있습니다.

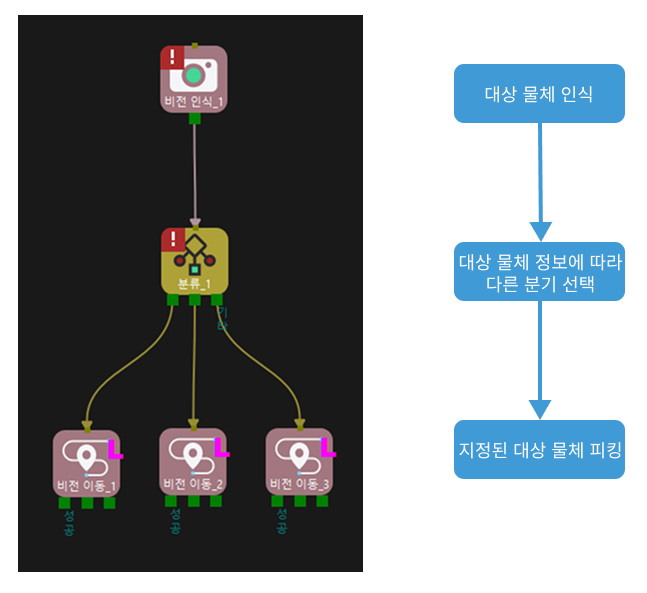

  • “뷴류” 스텝이 비전 이동 스텝 앞에 사용됨: 작업 흐름의 일반적인 로직은 다음과 같습니다: 대상 물체 인식 > 대상 물체 정보를 기반으로 분기를 선택하고 작업을 수행하기 > 지정된 대상 물체를 피킹하기. 예시: 다른 부품을 피킹할 때 말단장치를 전환합니다.

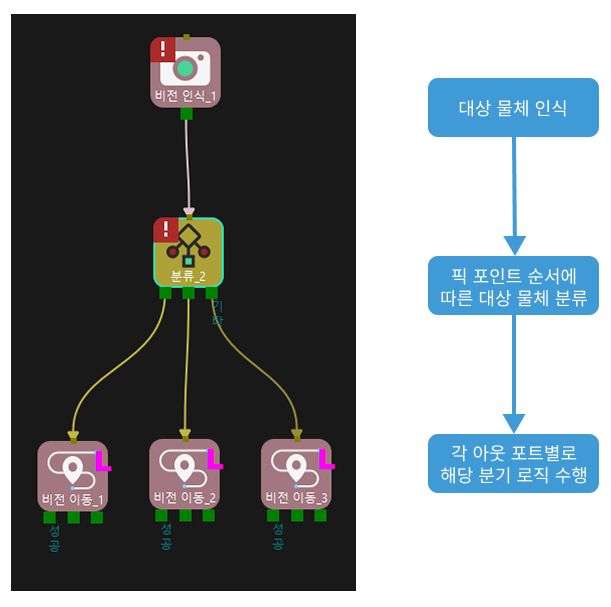

  • “뷴류” 스텝이 비전 이동 스텝 앞에 사용됨: 작업 흐름의 일반적인 로직은 다음과 같습니다: 대상 물체 인식 > 픽 포인트의 순서에 따라 대상 물체를 분류하기 > 서로 다른 아웃 포트를 통해 해당 분기의 로직을 수행하기. 예시: 분류 후 비전 결과에서 픽 포인트 순서에 따라 경로 계획을 수행합니다.

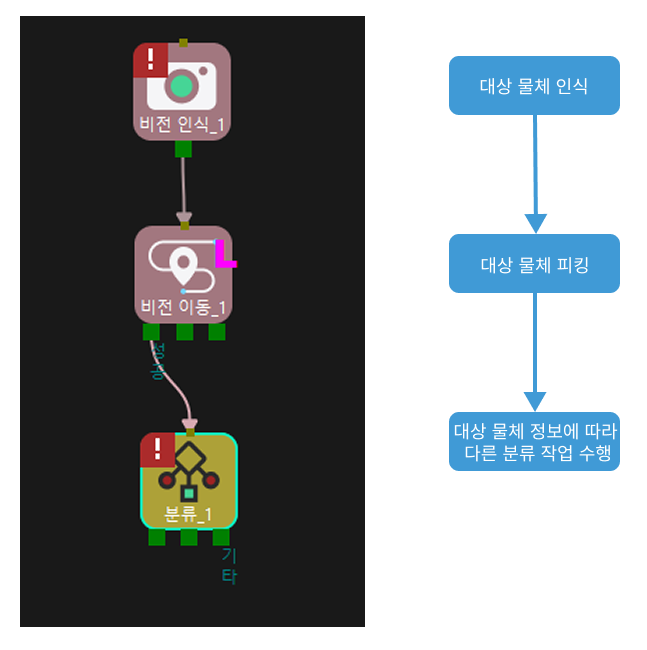

  • “뷴류” 스텝이 비전 이동 스텝 뒤에 사용됨: 작업 흐름의 일반적인 로직은 다음과 같습니다: 대상 물체 인식 > 대상 물체 피킹 > 대상 물체 정보를 기반으로 다른 분류 작업을 수행하기. 예시: 동일한 말단장치를 사용하여 대상 물체를 분류하고 서로 다른 트레이에 배치합니다.

“대상 물체 정보”에는 대상 물체 이름, 픽 포인트 이름과 픽 포인트 레이블이 포함됩니다.

파라미터 설명

사용 모드

“비전 이동” 전의 자동 분류피킹한 대상 물체를 기반으로 분기 선택 두 가지가 있습니다.

이 링크를 클릭하여 “비전 이동” 전의 자동 분류 모드를 선택할 때 파라미터에 관한 상세한 설명을 확인하세요.

“분류” 스텝이 비전 이동 스텝 앞에 있는 경우, 이 옵션을 선택하세요. 이 옵션을 선택한 경우, “분류” 스텝과 비전 이동 스텝 사이에 경로 계획을 중단시키는 스텝이 있으면 안 됩니다.

선택된 스텝의 명칭

함께 사용하는 비전 이동 스텝을 선택합니다.

분기 선택 기준

대상 물체와 픽 포인트의 이름으로 설정하면, 해당 스텝은 대상 물체 편집기에서 구성한 대상 물체의 이름과 픽 포인트의 이름을 기반으로 분류 작업을 수행합니다.

픽 포인트 레이블로 설정하면, 해당 스텝은 딥 러닝 레이블 또는 대상 물체 편집기에서 설정한 숫자 레이블을 기반으로 분류 작업을 수행합니다.

“대상 물체와 픽 포인트의 이름”으로 설정한 경우 “픽 포인트 레이블”로 설정한 경우

label from target object editor

label from custom

데이터 정렬

이 파라미터는 “비전 이동” 전의 자동 분류 옵션이 선택된 경우에만 사용할 수 있습니다. 경로 계획에 사용되는 분류된 결과의 순서를 정의합니다.

픽 포인트 순서

"분류" 스텝에서는 비전 결과의 각 픽 포인트 순서를 기반으로 후속 계획에 순차적으로 적용합니다. 예를 들어 비전 결과 중의 픽 포인트의 순서가 1-C,2-A,3-B인 경우, 계획 순서는 1-C,2-A,3-B입니다.

아웃 포트 순서

"분류" 스텝에서는 현재 스텝의 아웃 포트 순서(왼쪽에서 오른쪽)에 따라 픽 포인트를 사용합니다. 비전 결과의 픽 포인트 순서가 1-C, 2-C, 3-A, 4-B, 5-A, 6-B이고, 현재 스텝의 아웃 포트에 해당하는 픽 포인트 이름이 왼쪽에서 오른쪽으로 A, B, C인 경우, 계획 순서는 3-A, 5-A, 4-B, 6-B, 1-C, 2-C입니다.

위의 예시에서 문자는 대상 물체와 픽 포인트 이름 또는 픽 포인트 레이블을 나타내고, 숫자는 비전 결과에서의 순서를 나타냅니다.

레이블

  • 분기 선택 기준 파라미터가 대상 물체와 픽 포인트 이름으로 설정될 때 대상 물체 편집기에서 구성한 대상 물체와 해당 픽 포인트는 자동으로 이 영역에 표시됩니다. 일부 픽 포인트와 해당 대상 물체에 대해 활성화 선택을 해제하면 "분류" 스텝의 아웃 포트도 그에 따라 감소합니다.

  • 분기 선택 기준 파라미터가 픽 포인트 레이블로 설정될 때 사용자 정의 레이블을 추가할 수 있습니다. 여기서 추가하는 레이블은 딥 러닝 레이블 또는 대상 물체 편집기에서 설정한 픽 포인트 숫자 레이블과 일치해야 합니다. 일부 픽 포인트 레이블에 대해 활성화 선택을 해제하면 "분류" 스텝의 아웃 포트도 그에 따라 감소합니다.

    레이블 추가

    add icon 버튼을 클릭하면 레이블을 추가할 수 있습니다.

    레이블 이름 사용자 정의

    픽 포인트 레이블 아래의 레이블 이름을 더블클릭하면 레이블의 이름을 변경할 수 있습니다.

    레이블 삭제

    항목 오른쪽의 delete icon 아이콘을 클릭하면 선택된 레이블을 삭제할 수 있습니다.

    레이블 순서 조정

    왼쪽에 있는 adjust order icon 아이콘을 클릭하면 각 항목의 순서를 조정할 수 있고 해당 아웃 포트의 순서도 그에 따라 달라집니다.

아웃 포트 순서에 따라 픽 포인트를 순차적으로 계획하는 경우, 레이블 순서를 조정한 후 계획 순서도 그에 따라 달라집니다.
이 링크를 클릭하여 피킹한 대상 물체를 기반으로 분기 선택 모드를 선택할 때 파라미터에 관한 상세한 설명을 확인하세요.

이 옵션을 선택하면 소프트웨어는 “분류” 스텝이 수행될 때 이미 피킹된 대상 물체의 정보를 기반으로 해당 분기를 선택하고 작업 흐름을 계속 수행합니다.

분기 선택 기준

대상 물체와 픽 포인트의 이름으로 설정하면, 해당 스텝은 대상 물체 편집기에서 구성한 대상 물체의 이름과 픽 포인트의 이름을 기반으로 분류 작업을 수행합니다.

픽 포인트 레이블로 설정하면, 해당 스텝은 딥 러닝 레이블 또는 대상 물체 편집기에서 설정한 숫자 레이블을 기반으로 분류 작업을 수행합니다.

“대상 물체와 픽 포인트의 이름”으로 설정한 경우 “픽 포인트 레이블”로 설정한 경우

label from target object editor

label from custom

레이블

  • 분기 선택 기준 파라미터가 대상 물체와 픽 포인트 이름으로 설정될 때 대상 물체 편집기에서 구성한 대상 물체와 해당 픽 포인트는 자동으로 이 영역에 표시됩니다. 일부 픽 포인트와 해당 대상 물체에 대해 활성화 선택을 해제하면 "분류" 스텝의 아웃 포트도 그에 따라 감소합니다.

  • 분기 선택 기준 파라미터가 픽 포인트 레이블로 설정될 때 사용자 정의 레이블을 추가할 수 있습니다. 여기서 추가하는 레이블은 딥 러닝 레이블 또는 대상 물체 편집기에서 설정한 픽 포인트 숫자 레이블과 일치해야 합니다. 일부 픽 포인트 레이블에 대해 활성화 선택을 해제하면 "분류" 스텝의 아웃 포트도 그에 따라 감소합니다.

    레이블 추가

    add icon 버튼을 클릭하면 레이블을 추가할 수 있습니다.

    레이블 이름 사용자 정의

    픽 포인트 레이블 아래의 레이블 이름을 더블클릭하면 레이블의 이름을 변경할 수 있습니다.

    레이블 삭제

    항목 오른쪽의 delete icon 아이콘을 클릭하면 선택된 레이블을 삭제할 수 있습니다.

    레이블 순서 조정

    왼쪽에 있는 adjust order icon 아이콘을 클릭하면 각 항목의 순서를 조정할 수 있고 해당 아웃 포트의 순서도 그에 따라 달라집니다.
